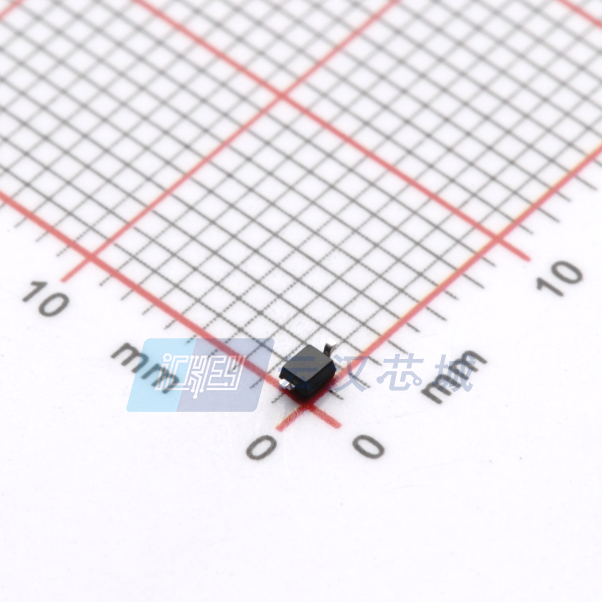

1N4007WS

产品分类: 整流二极管/整流桥
厂牌: MSKSEMI/台湾美森科
产品描述: 1KV 5uA@1kV 1A 独立式 SOD-123FL 贴片安装
供应商型号: 14M-1N4007WS SOD-323
供应商: 云汉优选
标准整包数: 1
MSKSEMI/台湾美森科 整流二极管/整流桥 1N4007WS

1N4007WS概述


    产品简介


    本产品系列包括1N4001WS至1N4007WS,均为整流二极管。它们的主要功能是在交流电转换为直流电的过程中,将电流从正向流动方向导通,从而实现单向导电性。这些产品广泛应用于各种电子设备中,例如电源供应器、逆变器、充电器等。此外,由于其高可靠性及广泛的工作温度范围,它们也适用于需要稳定运行的工业和消费电子产品中。

    技术参数


    | 参数 | 1N4001WS | 1N4002WS | 1N4003WS | 1N4004WS | 1N4005WS | 1N4006WS | 1N4007WS |

    | 最大重复峰值反向电压(VRRM) | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | 最大有效值电压(VRMS) | 35V | 70V | 140V | 280V | 420V | 560V | 700V |
    | 最大直流阻挡电压(VDC) | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | 最大平均正向整流电流(F(AV))| 1A | 2A | 3A | 4A | 5A | 6A | 7A |
    | 峰值正向浪涌电流(IFSM) | 25A |
    | 热阻抗(RθJL) | 35°C/W |
    | 工作结温范围(TJ) | -55°C~+150°C |
    | 存储温度范围(TSTG) | -55°C~+150°C |

    产品特点和优势


    - 低剖面空间设计:这使得产品特别适合自动化组装。
    - 玻璃钝化芯片结:显著提高了可靠性。
    - 低正向电压降:有助于减少功耗。
    - 低漏电流:提高整体效率。
    - 高正向浪涌能力:在过载条件下保持稳定性能。
    - 高耐温焊接:能够承受高达260°C/10秒的焊接温度,适用于高可靠性应用。

    应用案例和使用建议


    应用案例
    1. 开关电源:这些二极管在直流输出端用于整流和稳压。
    2. 逆变器:将直流电转换为交流电时,这些二极管可以起到重要的作用。
    使用建议
    - 在使用过程中,确保电路中安装合适的保护措施,以防止过载或短路对二极管造成损坏。
    - 建议采用低电阻焊盘设计以确保良好的电气连接。
    - 考虑到散热问题,在高负载下应选择更大面积的铜片以帮助热扩散。

    兼容性和支持


    这些二极管与标准电路板材料高度兼容,且终端符合JESD22-B102标准,这意味着它们可以与大多数主流焊接工艺相兼容。制造商提供详尽的技术支持,包括应用指南和详细的安装说明,以确保客户能够在最短时间内成功部署产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电路温度过高导致二极管失效 | 确保适当的散热机制,如增加铜箔散热面积或使用散热片。 |
    | 二极管出现意外漏电流 | 检查是否有污染物导致表面泄露,清洁接触面或更换新二极管。 |
    | 二极管无法正常导通 | 验证焊接质量和极性正确性;检查是否存在过压或反向电压超标的情况。 |

    总结和推荐


    1N4001WS至1N4007WS整流二极管凭借其高性能和可靠的设计,在众多应用场合中表现出色。这些二极管不仅具有低正向电压降和高浪涌电流处理能力,而且结构紧凑,易于集成。对于需要高可靠性和稳定性电子产品的设计者而言,这是一个非常理想的选择。强烈推荐将这些二极管用于各类需要高效整流和电源管理的应用。

1N4007WS参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 -
配置 独立式
If - 正向电流 1A
Ir - 反向电流 5uA@1kV
通用封装 SOD-123FL
安装方式 贴片安装
应用等级 工业级
零件状态 在售

1N4007WS数据手册

厂牌 PDF简要描述 下载
MSKSEMI/台湾美森科 整流二极管/整流桥 MSKSEMI/台湾美森科 1N4007WS 1N4007WS数据手册

1N4007WS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0376
1000+ ¥ 0.0329
3000+ ¥ 0.0271
10000+ ¥ 0.0252
30000+ ¥ 0.0242
500000+ ¥ 0.0235
库存: 109964
起订量: 100 增量: 3000
交货地:
最小起订量为:100
合计: ¥ 3.76
