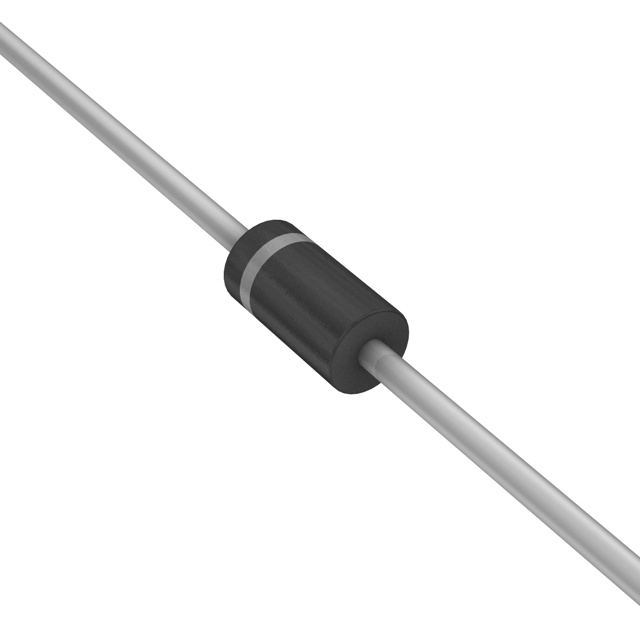

1N4004G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单路开关二极管, 通孔安装, DO-41封装
供应商型号: 31M-1N4004G
供应商: 云汉优选
标准整包数: 5
ON SEMICONDUCTOR 整流二极管/整流桥 1N4004G

1N4004G概述

    # 1N4001/1N4007 系列玻璃封装整流二极管技术手册

    产品简介


    基本概述
    1N4001至1N4007系列是安森美半导体(ON Semiconductor)推出的高性能玻璃封装整流二极管,专为低功耗通用电路设计。它们采用轴向引线封装,具有卓越的稳定性和可靠性,广泛应用于家用电器、电源管理、工业控制及消费类电子产品等领域。
    主要功能
    - 实现交流电到直流电的转换;
    - 具备良好的瞬态保护能力;
    - 支持高反向电压,适用于多种工作环境。
    应用领域
    - 小型开关电源设计;
    - 低压整流电路;
    - 各类家电控制模块;
    - 高频整流场合。

    技术参数


    以下表格总结了1N4001至1N4007系列的关键技术规格:
    | 参数名称 | 符号 | 单位 | 最大值 | 备注 |

    | 反向重复峰值电压 | VRRM | V | 1000
    | 正向电流(连续) | IF | A | 1.0 | @TA=75℃ |
    | 正向压降(典型值) | VF | V | 0.93 | @IF=1A, TA=25℃ |
    | 反向漏电流(典型值) | IR | µA | 10 | @VR=100V, TA=25℃ |
    | 工作温度范围 | Tj/Tstg | ℃ | -65 至 +175

    产品特点和优势


    1. 小型化设计:紧凑的轴向引线结构便于安装和布线。
    2. 卓越的性能:具有较高的击穿电压和快速恢复能力。
    3. 高可靠性:抗腐蚀表面处理和坚固的环氧树脂封装确保长期稳定性。
    4. 环保选项:无铅包装可满足RoHS标准,适用于绿色制造需求。

    应用案例和使用建议


    应用案例
    1. 在一个典型的直流电源电路中,1N4007被用作整流桥臂,配合其他组件实现电压整流。
    2. 用于逆变电路输出端口,吸收瞬间高压尖峰,保护后续电路。
    使用建议
    - 确保二极管的正负极方向正确连接,避免因反接导致器件损坏。
    - 根据具体应用场景选择合适的工作电流等级。
    - 在高频电路中考虑加入滤波电容以降低浪涌电流影响。

    兼容性和支持


    兼容性
    1N4001至1N4007系列二极管与大多数通用控制器和电源管理芯片完全兼容,适合集成到各类模块化系统中。
    厂商支持
    ON Semiconductor提供了详尽的技术文档、样品申请服务及全球化的技术支持网络。客户可以通过官网或客服热线获取最新资料和支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 检查散热设计并优化布局 |
    | 反向漏电流超标 | 更换更高耐压等级的型号 |
    | 焊接过程中损坏 | 控制焊接温度不超过260℃,持续时间小于10秒 |

    总结和推荐


    综合评估
    1N4001至1N4007系列整流二极管凭借其高可靠性、易于使用的特性以及多样化的封装形式,在多个行业得到了广泛应用。其优越的性能和经济性使其成为众多设计的理想选择。
    推荐使用
    我们强烈推荐此系列产品用于需要小尺寸、高效能的应用场景。无论是在家用电器还是工业设备领域,这些二极管都能提供可靠的整流解决方案。
    如需进一步咨询或订购相关产品,请访问 [ON Semiconductor 官方网站](https://www.onsemi.com) 或联系当地销售代表。

1N4004G参数

参数
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 10μA
5.2mm(Max)
2.7mm(Max)
2.7mm(Max)
通用封装 DO-41
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

1N4004G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

1N4004G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR 1N4004G 1N4004G数据手册

1N4004G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.4152
50+ ¥ 0.3572
150+ ¥ 0.309
500+ ¥ 0.2703
2000+ ¥ 0.2414
库存: 992
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 2.07
直接购买
加入购物车
