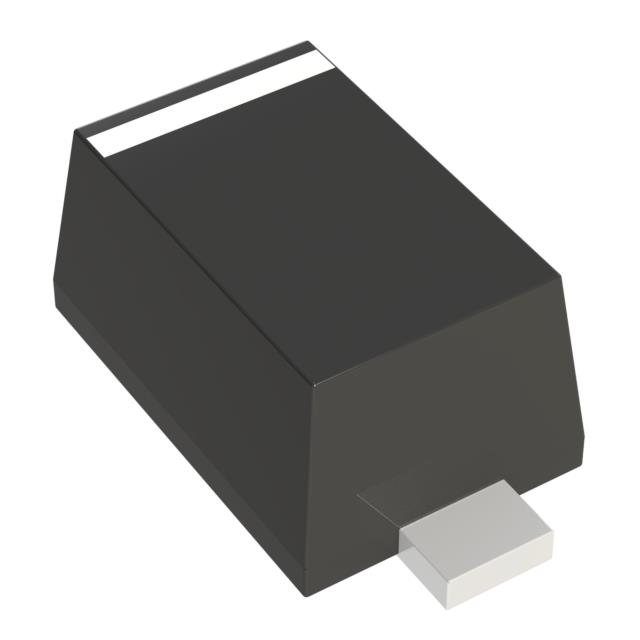

1N4148X-TP-HF

产品分类: 整流二极管/整流桥
产品描述: 2A 4ns 1μA 300mA SOD 贴片安装
供应商型号: 1N4148X-TP-HF
供应商: Arrow
标准整包数: 8000
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 1N4148X-TP-HF

1N4148X-TP-HF概述


    产品简介


    1N4148X 快速开关二极管
    1N4148X 是一种具有高开关速度和广泛应用的表面贴装型快速开关二极管。主要用于通用开关应用,其特点是快速响应,能够在各种电路设计中提供可靠的性能。

    技术参数


    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 非重复峰值反向电压 | 100 V |
    | 峰值重复反向电压 | 75 V |
    | 工作峰值反向电压 | 75 V |
    | RMS 反向电压 | 53 V |
    | 正向连续电流 | 300 mA |
    | 平均整流输出电流 | 150 mA |
    | 峰值正向浪涌电流(1.0μs) | 2.0 A |
    | 峰值正向浪涌电流(1.0s) | 1.0 A |
    | 热阻抗(结至环境) | 625 ℃/W |
    | 功率耗散 | 200 mW |
    | 工作和存储结温 | -65 | 150 | ℃ |

    产品特点和优势


    - 快速开关速度:1N4148X 在多种频率和应用中表现出优异的开关速度。
    - 通用开关应用:适用于各种通用开关电路,如信号整形和逻辑控制。
    - 表面贴装封装:适合自动插入工艺,便于大规模生产和自动化组装。

    应用案例和使用建议


    应用案例:
    1N4148X 二极管广泛应用于电信设备、计算机网络设备及消费电子产品中。例如,在电源管理模块中用于保护和开关控制,提高整体系统的稳定性和效率。
    使用建议:
    - 在高频开关应用中,应确保其满足开关速度的要求。
    - 在温度较高的环境中使用时,注意散热,避免过热影响寿命。
    - 在选择焊接工艺时,确保焊接温度不超过二极管的最大承受范围,以防止损坏。

    兼容性和支持


    1N4148X 具有良好的兼容性,可以与大多数标准表面贴装设备无缝集成。厂商 Micro Commercial Components 提供了全面的技术支持和售后服务,包括详细的用户指南和故障排除文档,帮助客户解决问题并提升用户体验。

    常见问题与解决方案


    1. 问题:二极管在高温下容易烧毁。
    - 解决方法:确保良好的散热措施,增加散热片或采用合适的散热结构。
    2. 问题:开关速度不理想。
    - 解决方法:检查焊接质量,确认二极管正确安装并进行必要的校准。

    总结和推荐


    综上所述,1N4148X 快速开关二极管凭借其出色的开关速度、广泛的适用性和良好的兼容性,成为市场上一款极具竞争力的产品。其快速的开关能力和可靠的表现使其在各种应用场景中表现优异。强烈推荐使用这款产品,特别是在需要高速开关特性的应用中。

1N4148X-TP-HF参数

参数
Vr-反向电压 -
反向恢复时间 4ns
正向浪涌电流 2A
配置 -
If - 正向电流 300mA
Ir - 反向电流 1μA
1.3mm(Max)
850μm(Max)
700μm(Max)
通用封装 SOD
安装方式 贴片安装
应用等级 军用级
包装方式 散装

1N4148X-TP-HF厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

1N4148X-TP-HF数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS 1N4148X-TP-HF 1N4148X-TP-HF数据手册

1N4148X-TP-HF封装设计

查看详情并下载
Symbol
Footprint
3D Model
