1N4148W-HE3_A-08

产品分类: 整流二极管/整流桥
产品描述: 4ns 250mA SOD-123 贴片安装
供应商型号: 112-1N4148W-HE3_A-08TR-ND
供应商: Digi-Key
标准整包数: 3000

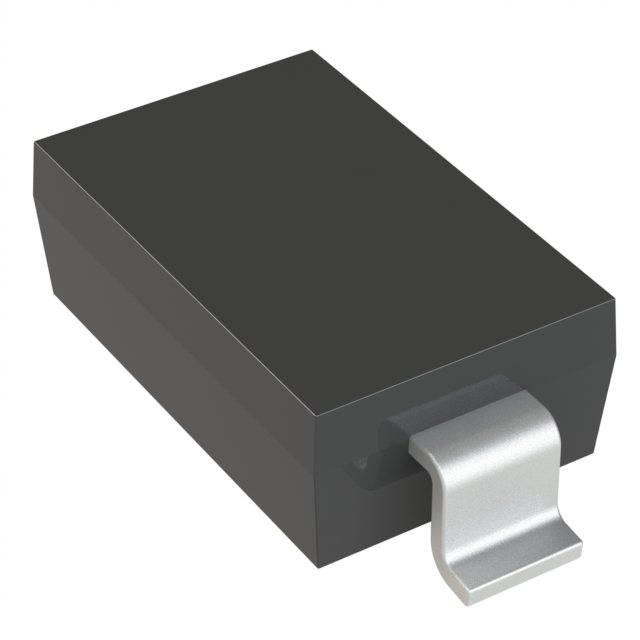

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 1N4148W-HE3_A-08

1N4148W-HE3_A-08概述

    Vishay Semiconductors 1N4148W 小信号快速开关二极管

    产品简介


    1N4148W 是 Vishay Semiconductors 生产的一款小型信号快速开关二极管,具有出色的性能和广泛的适用范围。这类二极管主要应用于需要快速开关特性的电路中,例如高频通信系统、电源转换电路和消费电子产品等。

    技术参数


    - 反向电压 (VR):75 V
    - 重复峰值反向电压 (VRRM):100 V
    - 平均整流电流 (IF(AV)):250 mA(半波整流,电阻负载)
    - 连续正向电流 (IF):300 mA
    - 浪涌正向电流 (IFSM):500 mA(tp < 1 s);2 A(tp = 1 μs)
    - 功率耗散 (Ptot):280 mW(带推荐焊接焊盘的FR-4板上);380 mW(无限散热)
    - 热阻 (RthJA):440 K/W(根据JEDEC 51-3在FR-4板上)
    - 热阻 (RthJL):330 K/W(无限散热)
    - 结温 (Tj):150 °C
    - 存储温度范围 (Tstg):-65 到 +150 °C
    - 工作温度范围 (Top):-55 到 +150 °C

    产品特点和优势


    1. 硅外延平面二极管:采用先进的硅外延平面制造工艺,确保高可靠性。
    2. 快速开关特性:反向恢复时间 (trr) 仅为 4 ns,适用于高频应用。
    3. 车规认证:部分型号通过 AEC-Q101 车规认证,满足汽车电子需求。
    4. 低漏电:在高反向电压条件下具有非常低的漏电特性。
    5. 材料合规性:符合RoHS标准,绿色环保。
    6. 防潮等级:达到MSL 1级标准,适用于潮湿环境。
    7. UL认证材料:模塑化合物符合 UL 94 V-0 阻燃等级。

    应用案例和使用建议


    1. 电源转换:适用于各种直流到直流转换器,如开关电源模块。
    2. 信号隔离:用于保护敏感电路免受高压冲击。
    3. 保护电路:防止瞬态电流对电路造成损害。
    使用建议:
    - 确保散热良好,尤其是在大电流情况下。
    - 选择适当的封装以适应不同的安装需求。
    - 在设计时考虑结温限制,避免长时间工作在高温环境下。

    兼容性和支持


    - 封装尺寸:SOD-123,适用于标准自动化生产线。
    - 包装方式:可选8mm带盘,适用于13英寸或7英寸的卷轴,包装密度分别为每卷18/10K或8/3K,箱装为10K或15K。
    - 技术支持:如果在使用过程中遇到任何技术问题,可以通过官方邮箱进行咨询。

    常见问题与解决方案


    1. 问题:设备过热
    - 解决方案:增加散热片,确保良好的散热效果。

    2. 问题:电路性能不稳定
    - 解决方案:检查焊点质量,确保焊接牢固;调整电路参数以达到最佳性能。

    总结和推荐


    综上所述,1N4148W 是一款高度可靠的小型信号快速开关二极管,适合广泛的应用场景,尤其在需要高速开关特性的高频应用中表现卓越。其优异的性能、严格的材料合规性和多种包装选项使其在市场上具备强大的竞争力。如果您正在寻找一个可靠的快速开关二极管,1N4148W 是您值得考虑的选择。强烈推荐给需要高性能电子元件的工程师和技术人员。

1N4148W-HE3_A-08参数

参数
If - 正向电流 250mA
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 4ns
正向浪涌电流 -
配置 -
通用封装 SOD-123
安装方式 贴片安装
包装方式 卷带包装

1N4148W-HE3_A-08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

1N4148W-HE3_A-08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY 1N4148W-HE3_A-08 1N4148W-HE3_A-08数据手册

1N4148W-HE3_A-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0656 ¥ 0.5486
6000+ $ 0.059 ¥ 0.4936
9000+ $ 0.0556 ¥ 0.4656
15000+ $ 0.0449 ¥ 0.3756
21000+ $ 0.0447 ¥ 0.3743
30000+ $ 0.0446 ¥ 0.373
75000+ $ 0.0427 ¥ 0.3574
150000+ $ 0.0413 ¥ 0.3454
库存: 9000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 1645.8
