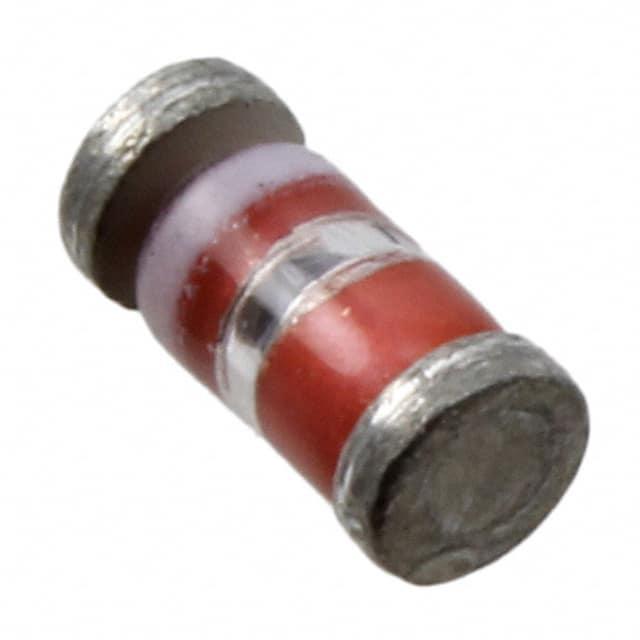

1N4150UR-1

产品分类: 整流二极管/整流桥
产品描述: 500mA 4ns 100nA 200mA DO-213AA 贴片安装
供应商型号: 1N4150UR-1
供应商: Master
标准整包数: 25
MICROCHIP TECHNOLOGY 整流二极管/整流桥 1N4150UR-1

1N4150UR-1概述


    产品简介


    1N4150UR-1 二极管是一款高性能的开关二极管,适用于广泛的电子应用。它采用了密封玻璃封装,符合MIL-PRF-19500/231标准,并具有优良的热阻和快速恢复时间等特性。此外,该产品还具备金属结合和双插件结构,能够确保其在极端温度下的可靠性和稳定性。该型号还包括其他几种不同的命名方式:JAN, JANTX, JANTXV, LL4150, CDLL4150, 和 MLL4150。

    技术参数


    | 参数 | 值 |

    | 案例类型 | Hermetically sealed glass package per MIL-PRF-19500/231 DO-213AA outline |
    | 引脚材料 | 铜镀钢 |
    | 引脚涂层 | 锡铅合金 |
    | 热阻 (RθJEC) | 100°C/W 最大值 |
    | 热阻抗 (ZθJX) | 70°C/W 最大值 |
    | 工作温度范围 | -65°C 到 +175°C |
    | 存储温度范围 | -65°C 到 +175°C |
    | 冲击电流 A (正弦波, 1μs) | 4.0A |
    | 冲击电流 B (正弦波, 1S) | 0.5A |
    | 总功率耗散 | 500mW |
    | 工作电流 | 200mA (TA= +25°C to +110°C) |
    | 反向电压 (VRWM) | 50V |
    AC电气特性(25°C)
    | 符号 | 最小值 | 最大值 |
    |
    | 电容 @ 0V | - | 2.5pF |
    | TRR @ IF =IR=10mA, IRec = 1mA | - | 4ns |
    | VFR @ IF= 200mA | - | 5V |
    | TFR @ IF = 200mA | - | 10ns |
    DC电气特性
    | 环境温度 (°C) | IF (mA) | VF最小 (V) | VF最大 (V) | IR (µA) | IR最小 (µA) | IR最大 (µA) | VBR (V) | VBR最小 (V) | VBR最大 (V) |

    | 25 | 1 | 0.62 | 0.74 | 50 | - | 0.1 | 25 | 10 | 75 |
    | 25 | 10 | 0.66 | 0.74 | 100 | - | - | 150 | 100 | -
    | 25 | 50 | 0.76 | 0.86 | - | - | - | - | - | -
    | 25 | 100 | 0.82 | 0.92 | - | - | - | - | - | -
    | 25 | 200 | 0.87 | 1.00 | - | - | - | - | - | -

    产品特点和优势


    1. 可靠性高:1N4150UR-1采用了密封玻璃封装,使得产品能够在极端环境下稳定运行。
    2. 低反向电流:在较高反向电压下仍能保持低反向电流,有助于提高系统的整体效率。
    3. 快恢复时间:出色的恢复时间特性使其非常适合高频应用。
    4. 金属结合:采用金属结合工艺,确保长期使用的可靠性和机械强度。
    5. 广泛应用:广泛应用于汽车电子、工业控制、通信系统等多个领域。

    应用案例和使用建议


    应用场景:
    - 汽车电子:用于电源管理和信号处理。
    - 工业控制:在各种控制电路中实现信号的隔离和保护。
    - 通信系统:作为保护二极管和信号开关。
    使用建议:
    1. 注意散热:由于其高热阻,建议使用适当的散热措施以避免过热。
    2. 合理选择工作电流:根据具体的应用需求,合理选择工作电流以保证二极管的稳定运行。
    3. 考虑环境因素:在设计时需要考虑到工作温度范围内的变化,特别是在极端温度条件下使用时。

    兼容性和支持


    该产品与多种标准二极管相兼容,可以方便地替换现有的二极管。同时,供应商提供了详尽的技术文档和支持服务,包括常见问题解答和故障排查指南。

    常见问题与解决方案


    1. 问题:长时间工作后出现发热现象。
    - 解决方案:增加散热片或使用散热膏,确保良好的散热效果。

    2. 问题:反向电压波动较大。
    - 解决方案:检查电路设计,确保稳压电路的正常运行,避免电压波动。

    3. 问题:无法达到预期的反向电流水平。
    - 解决方案:确认二极管的型号是否正确,确保二极管没有受到物理损坏。

    总结和推荐


    1N4150UR-1 二极管凭借其出色的热性能、快速恢复时间和高度可靠的密封封装,在众多应用场景中表现出色。其在汽车电子、工业控制和通信系统等领域的广泛应用证明了其强大的性能和市场竞争力。建议在设计高要求电路时优先考虑这款二极管,以获得最佳的性能表现和可靠性保障。

1N4150UR-1参数

参数
配置 -
If - 正向电流 200mA
Ir - 反向电流 100nA
Vr-反向电压 -
反向恢复时间 4ns
正向浪涌电流 500mA
通用封装 DO-213AA
安装方式 贴片安装
零件状态 在售
包装方式 散装

1N4150UR-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
