1N5399

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 1KV 50A 5μA 1.5A 独立式 DO-15 通孔安装 3.56mm(宽度)
供应商型号: CY-1N5399
供应商: Avnet
标准整包数: 1

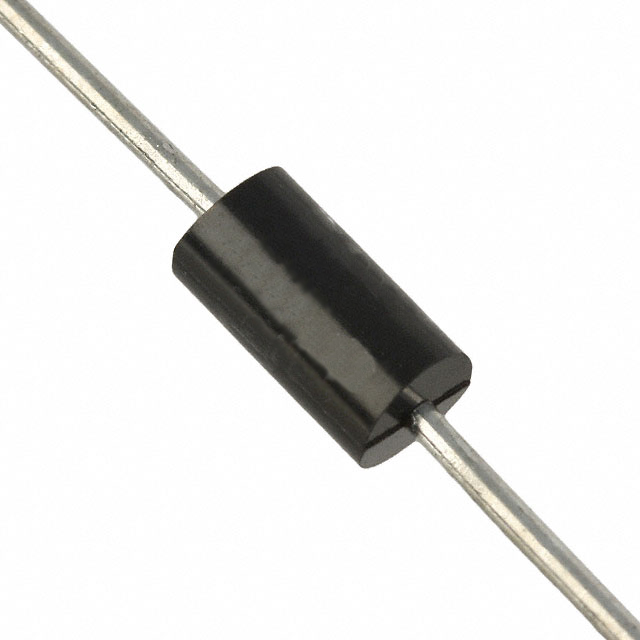

ON SEMICONDUCTOR 整流二极管/整流桥 1N5399

1N5399概述

    1N5391 - 1N5399 系列通用整流器技术手册

    产品简介


    1N5391 - 1N5399 系列是 Fairchild Semiconductor 公司推出的通用整流器产品。这些器件主要适用于需要高效整流和稳定电流输出的场合,例如电源转换、稳压器和其他电子系统。该系列产品提供不同电压范围的选择,能够满足不同的应用场景需求。

    技术参数


    以下是1N5391 - 1N5399系列的关键技术参数:
    | 参数 | 5391 | 5392 | 5393 | 5394 | 5395 | 5396 | 5397 | 5398 | 5399 |
    ||
    | VRRM (峰值重复反向电压) | 50V | 100V | 200V | 300V | 400V | 500V | 600V | 800V | 1000V |
    | IF(AV) (平均整流正向电流) | 1.5A | 1.5A | 1.5A | 1.5A | 1.5A | 1.5A | 1.5A | 1.5A | 1.5A |
    | IFSM (非重复性峰值正向浪涌电流) | 50A | 50A | 50A | 50A | 50A | 50A | 50A | 50A | 50A |
    | VF (正向电压) | 1.4V | 1.4V | 1.4V | 1.4V | 1.4V | 1.4V | 1.4V | 1.4V | 1.4V |
    | IR (反向漏电流) | 5.0μA | 300μA | 5.0μA | 300μA | 5.0μA | 300μA | 5.0μA | 300μA | 5.0μA |
    | CT (总电容) | 25pF | 25pF | 25pF | 25pF | 25pF | 25pF | 25pF | 25pF | 25pF |

    产品特点和优势


    1. 高电流能力:该系列整流器可在TA = 70°C下运行,额定电流为1.5A,确保长期稳定的工作状态。
    2. 低泄漏电流:优异的反向漏电流特性,确保了更高的效率和更长的使用寿命。
    3. 可靠性:在宽温度范围内(-55°C至+150°C)工作,适合各种极端环境。
    4. 热稳定性:通过优化设计,实现良好的热稳定性,避免热失控现象。

    应用案例和使用建议


    该系列整流器广泛应用于开关电源、直流稳压器和通信设备等领域。例如,在开关电源中,它可以有效地将交流电转换为所需的直流电。为了提高系统的整体性能,建议进行如下操作:
    - 散热管理:确保良好的散热设计,尤其是在高功率应用中。
    - 合理布局:在电路板上的布局要合理,以减少寄生效应和热阻。
    - 外部保护:根据需要添加外部保护措施,如保险丝和瞬态电压抑制器。

    兼容性和支持


    1N5391 - 1N5399系列整流器具有良好的兼容性,可以方便地与其他电子元件配合使用。制造商提供详尽的技术文档和丰富的支持资源,包括产品手册、应用指南和技术支持服务。

    常见问题与解决方案


    - 问题1:如何正确安装?
    - 解答:确保引脚焊接良好,并且连接牢固。
    - 问题2:如何处理过热?
    - 解答:改善散热设计,如增加散热片或使用热管。
    - 问题3:如何测试反向电压?
    - 解答:使用专业的万用表进行测试,确保读数准确。

    总结和推荐


    总体来看,1N5391 - 1N5399系列整流器在可靠性、性能和稳定性方面表现出色,非常适合需要高性能整流器的应用场景。它在宽温度范围内的稳定工作能力和出色的反向漏电流特性使其在市场上具备很强的竞争力。因此,强烈推荐使用该系列整流器来满足各种需求。

1N5399参数

参数
If - 正向电流 1.5A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 50A
配置 独立式
长*宽*高 3.56mm(宽度)
通用封装 DO-15
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

1N5399厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

1N5399数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR 1N5399 1N5399数据手册

1N5399封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0345 ¥ 0.2917
5000+ $ 0.0345 ¥ 0.2917
库存: 30497
起订量: 3429 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 291.7
直接购买
加入购物车
