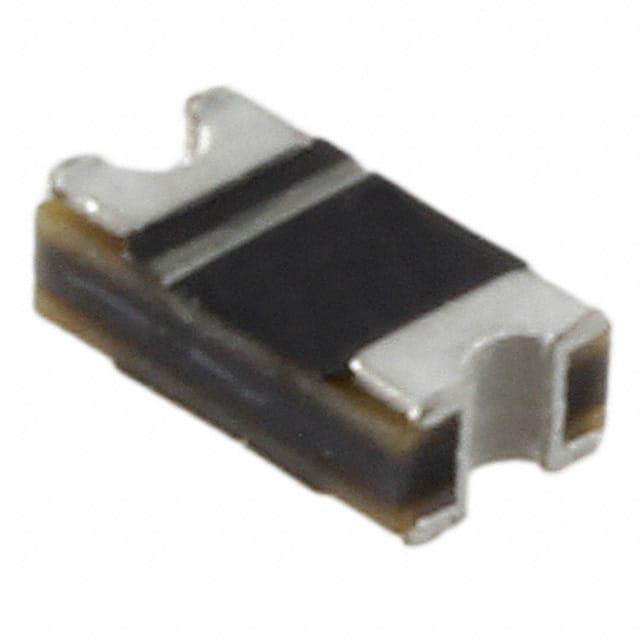

CD1206-B260

产品分类: 整流二极管/整流桥
厂牌: BOURNS
产品描述: 60V 40A 500μA 2A 独立式 1206 贴片安装
供应商型号: 118-CD1206-B260CT-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 整流二极管/整流桥 CD1206-B260

CD1206-B260概述

    # Bourns CD1206-B220~B2100 表面贴装肖特基整流二极管技术手册

    1. 产品简介


    Bourns 的 CD1206-B220~B2100 系列是表面贴装的肖特基整流二极管,专为高频开关电源、逆变器、续流电路及极性保护等应用设计。这些二极管采用紧凑的 1206 封装,相比传统器件,可以显著节省印刷电路板(PCB)空间。产品具有低高度、高电流承载能力,符合 UL 94V-0 标准,且全系列均为无铅且符合 RoHS 规范。

    2. 技术参数


    以下是 CD1206-B220~B2100 系列的主要技术参数:
    | 参数 | 符号 | 单位 | 型号 |
    ||
    | 最大重复峰值反向电压 | VRRM | V | 20, 40, 60, 100 |
    | 最大 RMS 电压 | VRMS | V | 14, 28, 42, 70 |
    | 最大直流阻断电压 | VDC | V | 20, 40, 60, 100 |
    | 最大平均正向电流 | I(AV) | A | 2 |
    | 最大瞬时正向电压 | VF | V | 0.5~0.85 |
    | 最大非重复浪涌电流 | IFSM | A | 40 |
    | 工作温度范围 | TJ | °C | -55 至 +125 |
    | 贮存温度范围 | TSTG | °C | -55 至 +150 |
    热特性
    - 热阻抗:RθJA = 75°C/W, RθJL = 17°C/W(板载安装于 0.2" x 0.2" 铜垫区域)

    3. 产品特点和优势


    - 无铅环保:完全符合 RoHS 和 REACH 法规。
    - 高可靠性:UL 94V-0 认证,确保在恶劣环境下稳定运行。
    - 易于集成:符合 JEDEC 标准,可无缝对接标准贴片机。
    - 小巧紧凑:1206 封装显著降低 PCB 使用面积。
    - 高效散热:低热阻设计,适合高电流应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 高频开关电源:典型用于计算机和通信设备的整流部分。
    - 逆变器:适用于工业电机驱动系统。
    - 续流保护:用于保护电路免受感应负载的影响。
    使用建议:
    - 在高频开关电路中,确保电容值和电感值满足设计要求。
    - 考虑到散热需求,在密集电路板上安装时可增加铜箔散热区。

    5. 兼容性和支持


    - 该产品与市面上大多数主流表面贴装设备兼容。
    - Bourns 提供详细的技术文档和全球技术支持,确保客户顺利完成设计和制造。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 浪涌电流过高 | 检查外部电容是否匹配设计要求。 |
    | 瞬时正向压降异常 | 更换更高型号的二极管。 |
    | PCB 上发热明显 | 添加额外铜箔散热区或加装散热器。 |

    7. 总结和推荐


    CD1206-B220~B2100 系列肖特基整流二极管以其紧凑的设计、卓越的电气性能和环保特性,成为高频电源管理的理想选择。它在消费电子、工业控制及通信设备中具有广泛的应用前景。我们强烈推荐这一系列产品给需要高性能整流二极管的客户。

CD1206-B260参数

参数
反向恢复时间 -
正向浪涌电流 40A
配置 独立式
If - 正向电流 2A
Ir - 反向电流 500μA
Vr-反向电压 60V
3.6mm(Max)
2.1mm(Max)
1.16mm(Max)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CD1206-B260厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CD1206-B260数据手册

厂牌 PDF简要描述 下载
BOURNS 整流二极管/整流桥 BOURNS CD1206-B260 CD1206-B260数据手册

CD1206-B260封装设计

查看详情并下载
Symbol
Footprint
3D Model
