首页  >  产品百科  >  CD-DF408S

CD-DF408S

产品分类: 整流二极管/整流桥
厂牌: BOURNS
产品描述: 800V 150A 5μA 4A 贴片安装 10.6mm*8.2mm*1.55mm
供应商型号: 652-CD-DF408S
供应商: Mouser
标准整包数: 1

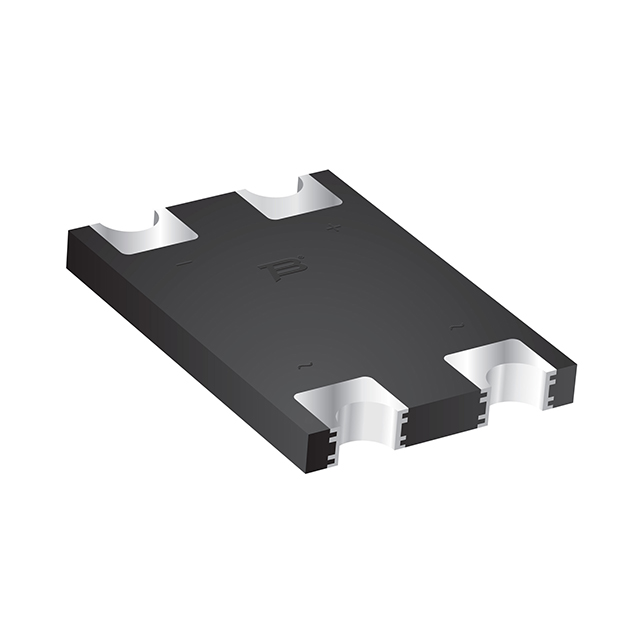

BOURNS 整流二极管/整流桥 CD-DF408S

CD-DF408S概述

    CD-DF4xxS(L) 系列表面贴装桥式整流二极管

    产品简介


    CD-DF4xxS(L) 系列桥式整流二极管是专为便携式通信、计算和视频设备设计的紧凑型芯片封装组件。这些二极管具备高电流能力和低功耗,可满足多种应用需求。产品广泛应用于交流驱动的产品、计算机显示器、机顶盒和电缆调制解调器等领域。

    技术参数


    | 参数 | 符号 | 单位 | CD-DF406S | CD-DF408S | CD-DF410S | CD-DF406SL | CD-DF408SL | CD-DF410SL |
    |
    | 最大重复峰值电压 | VRRM | V | 600 | 800 | 1000 | 600 | 800 | 1000 |
    | 最大平均正向电流 | IF(AV) | A | 4.0 4.0
    | 峰值正向浪涌电流 | IFSM | A | 150.0 150.0
    | 工作温度范围 | TJ | °C | -55至+175 -55至+175
    | 存储温度范围 | TSTG | °C | -55至+175 -55至+175
    | 瞬时正向电压 | VF | V | 0.92至0.95| 0.86至0.90
    | 重复峰值反向电流 | IRRM | µA | 0.08至5.0 0.08至5.0

    产品特点和优势


    - 环保材料:符合RoHS标准,无铅设计,绿色环保。
    - 低损耗和高效能:低功耗特性使其在应用中更加节能高效。
    - 高电流承载能力:具备高电流承载能力,适用于大功率应用。
    - 超薄封装:采用超薄封装设计,节省PCB空间,适合便携式设备。

    应用案例和使用建议


    这些二极管可以应用于需要整流的应用中,如电源转换器、LED驱动器等。例如,在计算机显示器中,这类二极管可以用于将交流电转换成直流电,确保稳定供电。为了充分发挥其效能,建议在选择应用场合时考虑环境温度及负载情况,以确保二极管在合适的工作条件下运行。

    兼容性和支持


    该系列二极管支持多种标准接口,能够与现有的电子系统无缝集成。厂商提供详细的技术支持文档和售后支持,确保客户在使用过程中遇到问题时能够得到及时有效的帮助。

    常见问题与解决方案


    - 问题一:如何正确安装这些二极管?
    解决方案:按照制造商提供的推荐焊盘布局图进行焊接,并确保二极管方向正确。

    - 问题二:在高温环境下,二极管的工作稳定性如何?
    解决方案:在高温环境下,二极管仍保持良好的工作稳定性,但在设计电路时需注意散热措施,避免过热影响性能。

    总结和推荐


    CD-DF4xxS(L) 系列桥式整流二极管凭借其高效的电气性能和稳定的环境适应性,在众多应用场景中展现出卓越的表现。无论是在交流驱动设备还是计算机显示器中,这些二极管都能提供可靠而高效的整流功能。因此,我们强烈推荐该系列产品,尤其是在对体积和性能有较高要求的应用环境中。
    这篇文章涵盖了产品介绍、技术参数、特点优势、应用案例与使用建议、兼容性与支持,以及常见问题解答等多个方面,旨在全面展示CD-DF4xxS(L)系列桥式整流二极管的特点和优势。

CD-DF408S参数

参数
反向恢复时间 -
正向浪涌电流 150A
配置 -
If - 正向电流 4A
Ir - 反向电流 5μA
Vr-反向电压 800V
长*宽*高 10.6mm*8.2mm*1.55mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CD-DF408S厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CD-DF408S数据手册

厂牌 PDF简要描述 下载
BOURNS 整流二极管/整流桥 BOURNS CD-DF408S CD-DF408S数据手册

CD-DF408S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1155 ¥ 9.426
10+ $ 0.7556 ¥ 6.3844
100+ $ 0.4994 ¥ 4.2199
500+ $ 0.4234 ¥ 3.5774
1000+ $ 0.3586 ¥ 3.0298
3000+ $ 0.3478 ¥ 2.9386
6000+ $ 0.314 ¥ 2.6529
库存: 9440
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.42
直接购买
加入购物车
