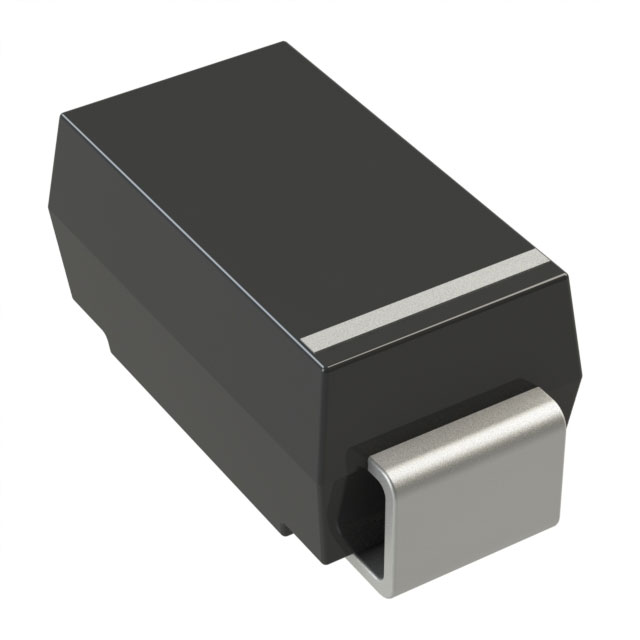

CD214A-B340LF

产品分类: 整流二极管/整流桥
厂牌: BOURNS
产品描述: 40V 100A 500μA 3A SMA(DO-214AC) 贴片安装
供应商型号: 1456529RL
供应商: element14
标准整包数: 5
BOURNS 整流二极管/整流桥 CD214A-B340LF

CD214A-B340LF概述


    产品简介


    CD214A-B320 ~ B360肖特基势垒整流芯片二极管
    Bourns公司的CD214A-B320至B360系列肖特基势垒整流芯片二极管适用于便携通信、计算和视频设备等多种应用场合。这些二极管采用紧凑的SMA封装(DO-214AC),能够在高电流应用中表现出色。凭借出色的热性能和低前向电压,这些器件不仅在电源管理和整流方面表现出色,还能节省PCB面积。

    技术参数


    | 参数 | CD214A-B320 | CD214A-B330 | CD214A-B340 | CD214A-B340L | CD214A-B350 | CD214A-B360 |
    ||
    | 最大前向电压 (V) | 0.5 | 0.5 | 0.5 | 0.45 | 0.7 | 0.7 |
    | 典型结电容 (pF) | 250 | 250 | 250 | 300 | 250 | 250 |
    | 最大反向电流 (mA) | 0.5 | 0.5 | 0.5 | 1.0 | 0.5 | 0.5 |
    | 反复峰值反向电压 (V)| 20 | 30 | 40 | 40 | 50 | 60 |
    | 最大平均正向电流 (A) | 3 | 3 | 3 | 3 | 3 | 3 |
    | 热阻 (℃/W) | 10 | 10 | 10 | 20 | 10 | 10 |
    | 存储温度范围 (℃) | -55 to +150 | -55 to +150 | -55 to +150 | -55 to +150 | -55 to +150 | -55 to +150 |
    | 结温范围 (℃) | -55 to +125 | -55 to +125 | -55 to +125 | -55 to +125 | -55 to +125 | -55 to +125 |

    产品特点和优势


    CD214A-B320 ~ B360肖特基势垒整流芯片二极管具有多种显著优势,包括但不限于:
    - 小体积:采用SMA封装,节省PCB面积,尺寸紧凑。
    - 高性能:能够承受高电流负载,且具有低前向电压,能有效提高电路效率。
    - 环境友好:符合RoHS标准,无铅设计,适合环保要求高的应用场合。
    - 易于集成:遵循JEDEC标准,便于与现有的制造工艺相兼容,适用于各种SMT设备。

    应用案例和使用建议


    这些二极管广泛应用于通信、计算机、视频设备等领域的电源管理和整流应用。以下是一些实际的应用场景和使用建议:
    - 手机和平板电脑充电器:这些二极管可用于保护和管理充电电路中的电流。
    - 消费电子产品:在电池管理系统中,用于电压和电流的监测及调节。
    - 工业控制系统:如逆变器和变频器等高可靠性要求的应用场合。
    - 太阳能系统:可以用于光伏系统的整流和稳压。
    使用建议:
    - 在选择型号时,应根据具体的应用需求考虑不同型号之间的差异,例如电压等级和前向电压。
    - 注意散热设计,特别是在大电流情况下,需要保证良好的热管理,避免过热现象发生。

    兼容性和支持


    该系列产品与大多数现代SMT生产线兼容,能够与市面上常见的装配设备配合使用。Bourns公司提供全面的技术支持,包括产品咨询、安装指导和售后技术支持服务。

    常见问题与解决方案


    1. 问题:如何处理焊接过程中出现的焊锡飞溅?
    解决方案:使用适当的焊锡膏并保持合适的焊接温度,同时确保焊盘清洁,避免焊锡飞溅。
    2. 问题:如何确保最佳散热效果?
    解决方案:合理设计散热路径,使用散热片或风扇辅助散热,确保芯片的温度不超过规定范围。
    3. 问题:如何确认所选型号是否合适?
    解决方案:仔细阅读技术手册中的规格表,比较所需应用的电压和电流要求,选择最适合的产品型号。

    总结和推荐


    综上所述,CD214A-B320至B360系列肖特基势垒整流芯片二极管凭借其小体积、高可靠性和出色的性能,成为众多应用的理想选择。其紧凑的设计和高效的整流能力使其非常适合于当前小型化趋势下的电子设备。强烈推荐这些产品用于需要高效电源管理和稳定整流性能的应用场景。

CD214A-B340LF参数

参数
反向恢复时间 -
正向浪涌电流 100A
配置 -
If - 正向电流 3A
Ir - 反向电流 500μA
Vr-反向电压 40V
4.57mm(Max)
2.92mm(Max)
2.4mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
