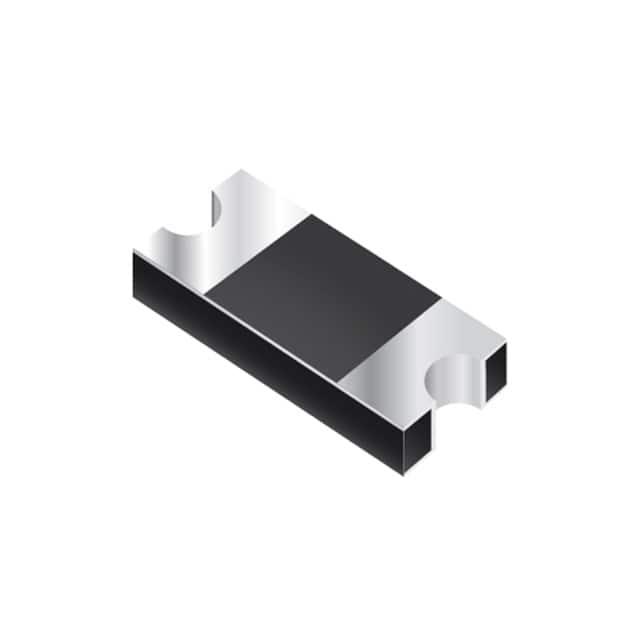

CD214A-B360R

产品分类: 整流二极管/整流桥
厂牌: BOURNS
产品描述: 60V 80A 500μA 3A 独立式 2-SMD 贴片安装 4.5mm*2.2mm*960μm
供应商型号: CD214A-B360R
供应商: Master
标准整包数: 3000
BOURNS 整流二极管/整流桥 CD214A-B360R

CD214A-B360R概述

    CD214A-B3xR系列肖特基势垒整流芯片二极管

    产品简介


    CD214A-B3xR系列是Bourns公司推出的肖特基势垒整流芯片二极管,专为便携式通讯、计算和视频设备的小型化需求设计。这些二极管以其紧凑的尺寸(兼容DO-214AC封装)和卓越的性能,成为开关电源、电池管理及高频整流应用的理想选择。它们具备低正向压降(VF)、低功耗和高效率的特点,并通过了RoHS合规认证,符合绿色环保要求。

    技术参数


    以下列出了CD214A-B3xR系列的主要技术参数:
    | 参数名称 | 符号 | 单位 | 型号范围 | 最小值 | 典型值 | 最大值 |
    ||
    | 最大重复峰值反向电压 | VRRM | V | B320R/B320LR/B340R/B340LR/B360R | 20 | 20/40/60 | 20/40/60 |
    | 最大平均正向电流 | IF(AV) | A | B320R/B320LR/B340R/B340LR/B360R 3
    | 最大峰值正向浪涌电流 | IFSM | A | B320R/B320LR/B340R/B340LR/B360R 80
    | 工作结温范围 | TOPR | ℃ | B320R/B320LR/B340R/B340LR/B360R | -55 | 125
    | 存储温度范围 | TSTG | ℃ | B320R/B320LR/B340R/B340LR/B360R | -55 | 150
    | 正向瞬态压降(典型值) | VF | V | B320R/B340R/B360R | 0.37 | 0.46 | 0.7 |
    | 直流反向电流(典型值) | IR | mA | B320R/B320LR/B340R/B340LR/B360R | 0.02 | 0.2 | 1 |
    | 典型结电容 | CJ | pF | B320R/B320LR/B340R/B340LR/B360R 120/135/160

    产品特点和优势


    1. 低正向压降和高效能:CD214A-B3xR系列的正向压降最低可达0.37V,在正向电流达到3A时依然保持出色的低功耗表现。
    2. 环保设计:RoHS合规确保产品符合欧盟绿色环保标准。
    3. 高可靠性:UL 94V-0分类表明其具备优秀的阻燃特性。
    4. 小型化设计:兼容DO-214AC封装,适合空间有限的应用场景。

    应用案例和使用建议


    CD214A-B3xR系列广泛应用于以下场景:
    - 开关电源模块:利用其高效的整流性能,降低电源损耗。
    - 便携设备电池管理:通过其低功耗和紧凑封装适应便携设备的空间限制。
    - 高频电路整流:例如通信和电信设备。
    使用建议:
    - 在高频整流电路中,考虑使用低反向电容型号(如B320R、B340R),以减少高频信号干扰。
    - 对于高功率应用,建议使用更高额定值的型号(如B360R),以确保系统稳定性。

    兼容性和支持


    该产品与主流电路板和生产设备高度兼容,且Bourns提供全面的技术支持和售后服务,包括产品规格更新和技术文档下载。用户可通过官方联系方式获取详细的技术咨询和支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品工作温度超出范围 | 确保安装位置远离热源,必要时增加散热措施。 |
    | 正向压降异常高 | 检查输入电流是否超出额定范围。 |
    | 高频应用中信号失真 | 考虑使用低电容型号或增加滤波电路。 |

    总结和推荐


    CD214A-B3xR系列肖特基势垒整流芯片二极管凭借其低功耗、高效率和小巧封装,非常适合现代便携式电子设备的需求。产品不仅满足RoHS环保标准,还具有优异的可靠性和兼容性。对于需要高性能和绿色制造的工程师和设计师来说,这是一款值得推荐的优质产品。如果您正在寻找一款既经济又高效的产品,这款二极管将是您的理想之选。

CD214A-B360R参数

参数
If - 正向电流 3A
Ir - 反向电流 500μA
Vr-反向电压 60V
反向恢复时间 -
正向浪涌电流 80A
配置 独立式
长*宽*高 4.5mm*2.2mm*960μm
通用封装 2-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
