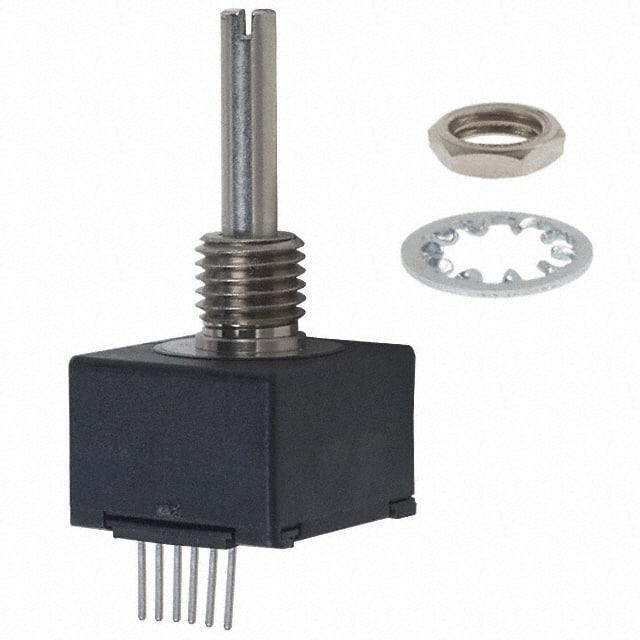

EM14C0D-E24-L064S

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Bourns 增量编码器, 64ppr, 120rpm, 正交输出信号, 开槽轴
供应商型号: EM14C0D-E24-L064S
供应商: Master
标准整包数: 1

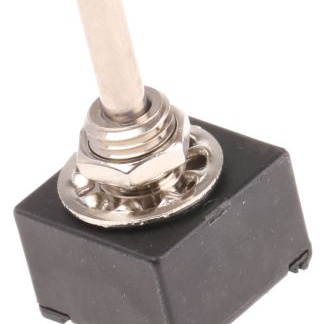

BOURNS 其他传感器 EM14C0D-E24-L064S

EM14C0D-E24-L064S概述

    EM14 - 14 mm Rotary Optical Encoder w/Switch 技术手册

    1. 产品简介


    EM14 - 14 mm 旋转光学编码器带开关 是一种高性能的电子元器件,主要用于人类机器交互(HMI)应用中。它能够通过2位二进制代码输出旋转角度信息,并具有开关功能。这种编码器广泛应用于工业自动化、机器人技术和消费电子设备等领域。

    2. 技术参数


    - 电气输出:2位二进制代码
    - 分辨率:8至64脉冲每转(PPR)
    - 供电电压 (VCC):5.0 VDC ± 0.25 VDC
    - 供电电流 (ICC):最大26 mA
    - 输出电压:
    - 低电平 (VCE(sat)):每通道最大800 mV (I(SINK) = 25 mA)
    - 高电平 (VO(HI)):每通道最小4.0 VDC @ VCC = 4.75 VDC
    - 输出电流 (I(SINK)):每通道最大25 mA
    - 上升/下降时间:典型值为200 ns
    - 功率耗散:最大167 mW
    - 脉冲宽度 (每通道):典型值180 °e
    - 相位角 (通道A相对于通道B,顺时针方向):90 °e ± 45 °e
    - 绝缘电阻 @ 500 VDC:最小1,000 兆欧
    - 操作转速:最大120 转/分钟
    - 开关功率等级:12 VDC / 20 mA (600 欧姆最小负载)
    - 开关接触电阻:最大200 欧姆

    3. 产品特点和优势


    - RoHS合规:符合RoHS标准,环保且无害于人体健康。
    - 高适应性:可兼容HCMOS、CMOS和TTL标准。
    - 紧凑型封装:小巧轻便,适用于空间受限的应用场合。
    - 长寿命设计:旋转循环寿命高达1,000,000次。
    - 多种选择:提供标准推力开关和高力推力开关选项,还可以选配棘轮机构。

    4. 应用案例和使用建议


    - 应用场景:常用于工业自动化设备、机器人控制、医疗器械以及家用电器中的位置反馈系统。
    - 使用建议:
    - 确保安装环境符合规定的温度和湿度范围,避免过热或过湿对编码器造成损坏。
    - 在高振动环境中使用时,应选择具有更高抗震性能的型号。

    5. 兼容性和支持


    - 兼容性:适用于多种电气接口标准(如HCMOS、CMOS、TTL),易于与其他电子元件集成。
    - 支持和维护:Bourns公司提供详尽的技术支持文档及在线客服,帮助用户解决问题并进行维护。

    6. 常见问题与解决方案


    - 问题1:如何处理过热问题?
    - 解决方案:确保编码器工作在推荐的工作温度范围内,并定期检查散热情况。
    - 问题2:出现信号不稳定现象怎么办?
    - 解决方案:检查连接线缆是否松动或受损,确保所有电气接点良好接触。

    7. 总结和推荐


    EM14 - 14 mm 旋转光学编码器带开关 具备高性能、可靠性强及多样化的应用场景,特别适合需要高精度和长寿命旋转编码器的项目。强烈推荐此产品用于各种工业自动化和机器人控制系统中。购买时请注意参考最新的产品规格以确保适用性。

EM14C0D-E24-L064S参数

参数
长*宽*高 14.76mm*14.25mm*29.08mm
安装方式 PCB安装,通孔安装,面板安装
零件状态 在售
包装方式 散装

EM14C0D-E24-L064S厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

EM14C0D-E24-L064S数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS EM14C0D-E24-L064S EM14C0D-E24-L064S数据手册

EM14C0D-E24-L064S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.3335 ¥ 197.6347
5+ $ 20.6991 ¥ 172.1045
10+ $ 18.7589 ¥ 155.9725
25+ $ 18.3447 ¥ 152.5286
50+ $ 17.7444 ¥ 147.4593
75+ $ 17.5763 ¥ 143.9324
100+ $ 17.5763 ¥ 143.9324
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 197.63
