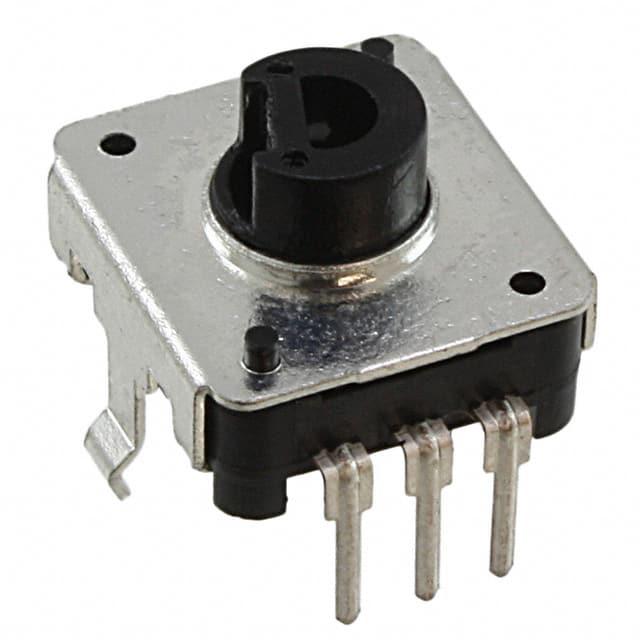

PES12-42S-N0024

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Mechanical Encoder Rotary Incremental No Shaft 0.02N.m Straight Quadrature Digital Square Wave 24PPR Through Hole PC Pin
供应商型号: PES12-42S-N0024
供应商: Master
标准整包数: 10
BOURNS 其他传感器 PES12-42S-N0024

PES12-42S-N0024概述


    产品简介


    产品名称:PES12 - 12 mm Shaftless Encoder
    产品类型:旋转编码器
    主要功能:增量式编码器,用于位置和速度测量
    应用领域:音频视觉设备、家用电器、收音机、音乐仪器、通信设备和家用电器等

    技术参数


    - 尺寸:直径12.4mm(0.488英寸),高14.0mm(0.551英寸)
    - 重量:1.5克(0.05盎司)
    - 安装孔径:多个孔径选项,最大为8.5mm(0.335英寸)
    - 旋转角度:连续360度
    - 分辨率:每圈24脉冲
    - 输出方式:正交输出
    - 额定接触电流:1mA @ 5VDC
    - 绝缘电阻:10兆欧 @ 50VDC
    - 耐电压:交流电最小50VAC
    - 接触弹跳时间:最大2.0ms
    - 工作温度范围:-10°C 至 +65°C(-14°F至+149°F)
    - 使用寿命:最小30,000次旋转循环
    - 防护等级:IP40
    - 焊接条件:波峰焊温度最高260°C,手工焊温度最高300°C

    产品特点和优势


    - 紧凑设计:节省空间,适用于小体积设备。
    - 长寿命和高可靠性:相比光学编码器成本更低,适用于需要长时间运行的应用场景。
    - 无硬件提供:简化装配流程,降低安装复杂性。
    - 正交输出:提高精度和响应速度,适用于高速控制应用。

    应用案例和使用建议


    应用案例:
    - 在家用电器中,用于冰箱门的开闭检测。
    - 在音频视觉设备中,用于旋钮的位置检测。
    使用建议:
    - 设计时考虑使用噪声过滤器以确保最佳性能。
    - 注意安装时的机械负载,避免过载导致损坏。

    兼容性和支持


    - 兼容性:可与其他标准接口的电子设备配套使用。
    - 支持和服务:提供详细的安装和维护指南,以及技术支持服务。更多信息请访问官方网站。

    常见问题与解决方案


    1. 问题:编码器无法正常工作
    解决方案:检查连接线是否松动或损坏,确认电源电压是否正确。如需进一步支持,请联系厂商客服。
    2. 问题:旋转角度不准确
    解决方案:重新校准编码器,检查是否有干扰因素影响其工作。使用标准噪声滤波器可改善性能。

    总结和推荐


    总体评价:
    - PES12 - 12 mm Shaftless Encoder 是一款高性价比、可靠稳定的增量式编码器。其紧凑的设计、长寿命和高可靠性使其非常适合应用于各类小型化电子设备中。
    推荐意见:
    - 强烈推荐该产品用于各种需要位置和速度测量的应用场景,尤其是对成本敏感且要求高可靠性的项目。使用时请确保参考手册中的技术规范,并结合实际应用情况进行适当调整。

PES12-42S-N0024参数

参数
安装方式 PCB安装,通孔安装,面板安装
零件状态 在售
包装方式 托盘

PES12-42S-N0024厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PES12-42S-N0024数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS PES12-42S-N0024 PES12-42S-N0024数据手册

PES12-42S-N0024封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.8635 ¥ 24.2538
50+ $ 2.4961 ¥ 20.754
100+ $ 2.2672 ¥ 18.8508
250+ $ 2.0928 ¥ 16.9129
500+ $ 2.0246 ¥ 16.5013
750+ $ 1.994 ¥ 16.3285
1000+ $ 1.994 ¥ 16.3285
库存: 1000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 242.53
