PEC12R-4020F-S0012

产品分类: 其他传感器
厂牌: BOURNS
产品描述: 伯恩斯 增量型旋转编码器, 增量编码器, 通孔安装, 数字方波信号
供应商型号: PEC12R-4020F-S0012
供应商: 国内现货
标准整包数: 1

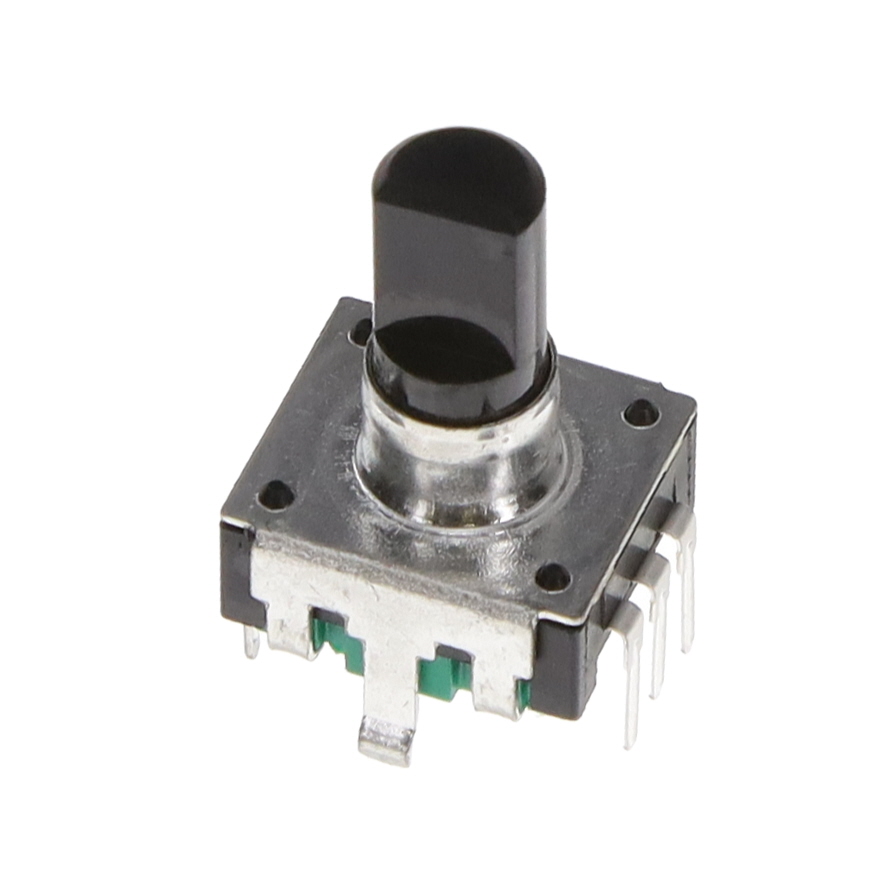

BOURNS 其他传感器 PEC12R-4020F-S0012

PEC12R-4020F-S0012概述

    PEC12R - 12 mm Incremental Encoder

    1. 产品简介


    PEC12R是一款12毫米的增量编码器,广泛应用于音频-视频设备、消费电器、乐器及通信设备中。该编码器具有紧凑的设计、长寿命和高可靠性,同时提供按压开关选项。可根据不同的用户需求提供多种配置版本。

    2. 技术参数


    电气特性
    - 输出:2位四象限代码
    - 触点额定值:10 mA @ 5 VDC
    - 绝缘电阻:10兆欧姆 @ 250 VDC
    - 额定电压:海平面处50 VAC
    - 电旅行:连续
    - 接触弹跳(15 RPM):最大2.0毫秒
    运行参数
    - 最大转速:100 RPM
    环境特性
    - 工作温度范围:-30°C 至 +70°C
    - 存储温度范围:-40°C 至 +85°C
    - 振动:10~55~10 Hz / 1分钟 / 振幅1.5 mm
    - 冲击:100 G
    - 寿命:旋转30,000次循环,开关20,000次循环
    - IP等级:IP 40

    3. 产品特点和优势


    - 紧凑设计:适用于空间受限的应用场合。
    - 高可靠性:设计寿命长,确保长期稳定运行。
    - 多样化配置:可满足不同用户的特定需求。
    - 按压开关选项:增加了更多的操作方式和灵活性。
    - 优化的电气特性:采用2位四象限代码输出,确保准确的信号传输。

    4. 应用案例和使用建议


    应用案例
    - 音频-视频设备:如电视机顶盒、投影仪控制面板。
    - 家用电器:如洗衣机、微波炉的定时器设置。
    - 乐器:如电子琴音量调节旋钮。
    - 通讯设备:如网络路由器的设置按钮。
    使用建议
    - 在使用过程中应注意安装条件,确保符合电气特性的要求。
    - 建议在电路设计时添加噪声滤波器以提高性能。
    - 使用过程中避免超过规定的振动和冲击极限。

    5. 兼容性和支持


    - 兼容性:适用于多种类型的电子设备和电路板。
    - 支持:厂家提供详细的技术文档和支持服务,用户可以随时访问官方技术支持获取帮助。

    6. 常见问题与解决方案


    - 问题1:如何判断编码器是否损坏?
    - 解决方案:检查连接线路是否正常,测量接触电阻和绝缘电阻。
    - 问题2:编码器信号不稳定怎么办?
    - 解决方案:检查是否有外部电磁干扰,建议在电路中增加滤波器。
    - 问题3:编码器出现卡顿现象如何处理?
    - 解决方案:确认是否受到过大的侧向载荷,适当调整机械结构。

    7. 总结和推荐


    综上所述,PEC12R编码器凭借其紧凑的设计、高可靠性和广泛的配置选择,在众多应用领域表现出色。对于需要精确信号传输且空间受限的应用场景,它是一个理想的选择。因此,我们推荐使用PEC12R编码器以获得最佳性能和可靠性。

PEC12R-4020F-S0012参数

参数
长*宽*高 12mm*12mm*12mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 托盘

PEC12R-4020F-S0012厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PEC12R-4020F-S0012数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS PEC12R-4020F-S0012 PEC12R-4020F-S0012数据手册

PEC12R-4020F-S0012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.829
19+ ¥ 10.5829
38+ ¥ 10.348
75+ ¥ 7.3252
150+ ¥ 7.1429
300+ ¥ 7.0333
库存: 88
起订量: 49 增量: 0
交货地:
最小起订量为:38
合计: ¥ 393.22
