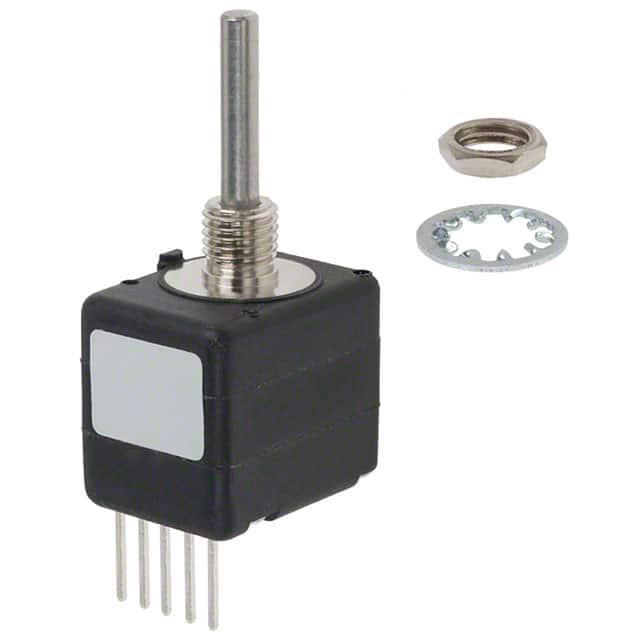

ENT1J-D28-L00128L

产品分类: 其他传感器
厂牌: BOURNS
产品描述: 伯恩斯 光学编码器, 128ppr, 3000rpm, 推挽式输出信号, 连续轴
供应商型号: ENT1J-D28-L00128L
供应商: Arrow
标准整包数: 1
BOURNS 其他传感器 ENT1J-D28-L00128L

ENT1J-D28-L00128L概述


    产品简介


    Bourns EN系列旋转光学编码器是一种自包含的数字装置,主要用于将旋转输入转换为电气信号。这些编码器可以应用于多种领域,例如作为数字面板控制器或在需要长寿命、高分辨率和精确线性的位置传感设备中使用。EN系列编码器能够提供2位四象限信号,适用于需要同时提供调整幅度和方向的数字系统。

    技术参数


    电气特性
    - 输出:两通道正交代码(A通道比B通道超前90°电角度)
    - 分辨率:25到256脉冲/转
    - 绝缘电阻:500 VDC时大于1,000兆欧
    - 电气行程:连续
    - 供电电压:5.0 VDC ±0.25 VDC
    - 供电电流:最大26 mA
    - 输出电压(低):0.8 V最大
    - 输出电压(高):4 V最小
    - 输出电流(低):25 mA最小
    - 上升/下降时间:典型值200 ns
    - 供电功率消耗:最大136 mW
    环境特性
    - 工作温度范围:-40°C至+75°C
    - 存储温度范围:-40°C至+85°C
    - 湿度:符合MIL-STD-202方法103B条件B
    - 振动:5 G
    - 冲击:50 G
    机械特性
    - 轴承型式:A、C、S、T、W
    - 机械角:连续360°
    - 起始和运行扭矩:取决于轴承类型,最大分别为1 N-cm和0.07 N-cm
    - 安装扭矩:最大1.7至2.0 N-m
    - 轴端跳动:最大0.30 mm
    - 轴向跳动:最大0.12 mm
    - 重量:11克
    - 引脚类型:轴向或径向引脚,可选引线或电缆连接
    - 标识:制造商商标、名称、零件号及生产日期代码

    产品特点和优势


    Bourns EN系列旋转光学编码器具有以下独特功能和优势:
    - 双通道正交输出:适用于需要高精度和准确度的应用。
    - 紧凑设计:体积小,适合空间受限的应用。
    - 长寿命:高达1000万至2亿转的旋转寿命,适用于需要长期可靠运行的场合。
    - 高分辨率:最高可达256脉冲/转,满足各种高精度要求。
    - 兼容性:CMOS和TTL兼容,易于集成到现有系统中。

    应用案例和使用建议


    应用案例
    - 数字面板控制:用于需要精准位置反馈的应用。
    - 位置传感器:适用于自动化机械设备、机器人和工业控制系统。
    使用建议
    - 在选择编码器时,根据具体应用需求确定合适的分辨率。
    - 注意安装扭矩,避免过载导致损坏。
    - 在恶劣环境中使用时,确保防护措施符合工业标准,如防尘、防水等。

    兼容性和支持


    Bourns EN系列旋转光学编码器支持多种引脚配置和输出方式,可以根据具体需求进行定制。Bourns公司提供全面的技术支持和售后服务,包括技术咨询、故障排查等,以确保客户能够充分利用产品优势。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:如何确定合适的编码器型号?
    - 解决方案:根据所需分辨率、机械特性、环境条件等因素,选择合适的编码器型号。参考技术手册中的参数表格进行对比选择。
    2. 问题:编码器输出不稳定怎么办?
    - 解决方案:检查供电电压是否稳定,信号线连接是否良好,以及周围电磁干扰情况。必要时,增加滤波电路以改善输出稳定性。
    3. 问题:编码器无法正常启动?
    - 解决方案:检查接线是否正确,确保所有接口均已连接到位。若仍存在问题,联系技术支持获取进一步帮助。

    总结和推荐


    综上所述,Bourns EN系列旋转光学编码器具备高精度、长寿命和紧凑设计等诸多优点,适用于多种应用场景。对于需要高精度和稳定性的应用,Bourns EN系列是一个值得信赖的选择。强烈推荐该产品用于工业自动化、机器人技术和精密测量等领域。

ENT1J-D28-L00128L参数

参数
长*宽*高 21mm*16mm*23.37mm
安装方式 PCB安装,通孔安装,面板安装
零件状态 在售
包装方式 托盘

ENT1J-D28-L00128L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ENT1J-D28-L00128L数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS ENT1J-D28-L00128L ENT1J-D28-L00128L数据手册

ENT1J-D28-L00128L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
11+ ¥ 87.5589
库存: 172
起订量: 11 增量: 0
交货地:
最小起订量为:11
合计: ¥ 963.14
