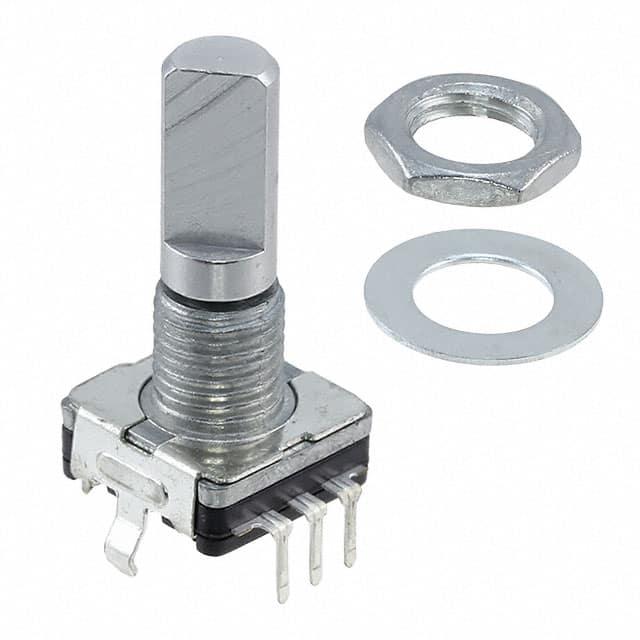

PEC11L-4115F-S0020

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Mechanical Encoder Rotary Incremental Flat 0.015N.m Straight Quadrature Digital Square Wave 20PPR Through Hole PC Pin
供应商型号: 4014824
供应商: 海外现货
标准整包数: 1
BOURNS 其他传感器 PEC11L-4115F-S0020

PEC11L-4115F-S0020概述

    电子元器件产品技术手册:11mm低轮廓编码器

    产品简介


    本产品是一款专为需要高精度旋转控制的应用而设计的11mm低轮廓编码器(型号PEC11L)。该编码器集成了紧凑的设计、低矮的外形和卓越的机械强度,适用于各种小型电子设备。它支持2位四象限码输出,并具有较高的旋转寿命和开关寿命。通过其金属轴承和轴设计,此编码器确保了耐用性和可靠性,同时符合RoHS标准,以确保环保生产。

    技术参数


    - 电气特性
    - 输出:2位四象限码
    - 闭路电阻:最大100毫欧姆
    - 接触额定值:10 mA @ 5 VDC
    - 绝缘电阻:100兆欧姆 @ 250 VDC
    - 耐电压强度:海平面300 VAC最小值
    - 电气行程:连续
    - 接触反弹(60 RPM):最大10毫秒
    - 运行转速(最大):60 RPM
    - 环境特性
    - 工作温度范围:-25°C到+80°C(-13°F到+176°F)
    - 存储温度范围:-40°C到+85°C(-40°F到+185°F)
    - 湿度:符合MIL-STD-202, Method 103B, Condition A
    - 振动:10~55~10 Hz / 1分钟 / 幅度1.5毫米
    - 冲击:100 G
    - 旋转寿命:最小100,000周期
    - IP等级:IP40
    - 机械特性
    - 机械角度:360°连续
    - 扭矩
    - 锁止:20-200 g-cm(0.27至2.8盎司-英寸)
    - 运行:10至150 g-cm(0.14至2.1盎司-英寸)
    - 安装扭矩:最大70 N-cm(6.2磅-英寸)
    - 轴侧载荷(静态):最小2.04 kgf(4.5磅)
    - 轴强度(推拉):100 N(22.5磅)
    - 重量:最大5克(0.17盎司)
    - 终端特性
    - 焊接条件
    - 波峰焊接:推荐
    - 手工焊接:不推荐

    产品特点和优势


    - 紧凑设计:11mm的低轮廓设计使其易于集成到空间受限的应用中。
    - 高可靠性:金属轴承和轴设计提高了其耐用性和可靠性。
    - 高旋转寿命:超过100,000个周期,确保长期稳定运行。
    - 多功能性:可以配置为无锁止、20个或30个锁止点的版本,适应不同需求。
    - 符合RoHS标准:确保环保生产。

    应用案例和使用建议


    该编码器广泛应用于多种场合,如音视频设备、家用电器、环境控制系统、音乐乐器、通信设备等。在这些应用中,它的高精度和耐用性为系统提供了可靠的反馈机制。建议设计师在使用该编码器时采用噪声抑制滤波器,以提高系统整体性能。

    兼容性和支持


    - 兼容性:与现有的大多数电子元器件兼容。
    - 技术支持:制造商提供详细的技术文档和在线支持,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    - 问题1:设备运行不稳定,可能受到外部电磁干扰。
    - 解决方法:在编码器输入端增加适当的噪声滤波电路,如RC滤波器。

    - 问题2:设备无法达到规定的旋转寿命。
    - 解决方法:检查安装是否正确,避免过大的轴向或径向载荷。

    总结和推荐


    PEC11L编码器以其紧凑设计、高可靠性、长寿命和良好的性价比,在多种应用场合中表现出色。对于追求高性能和耐用性的设计者来说,这是一个极佳的选择。我们强烈推荐此款编码器用于各种小型精密仪器和设备的开发和制造。

PEC11L-4115F-S0020参数

参数
长*宽*高 13.2mm*11mm*19.5mm
安装方式 PCB安装,通孔安装,面板安装
零件状态 在售
包装方式 托盘

PEC11L-4115F-S0020厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PEC11L-4115F-S0020数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS PEC11L-4115F-S0020 PEC11L-4115F-S0020数据手册

PEC11L-4115F-S0020封装设计

查看详情并下载
Symbol
Footprint
3D Model
