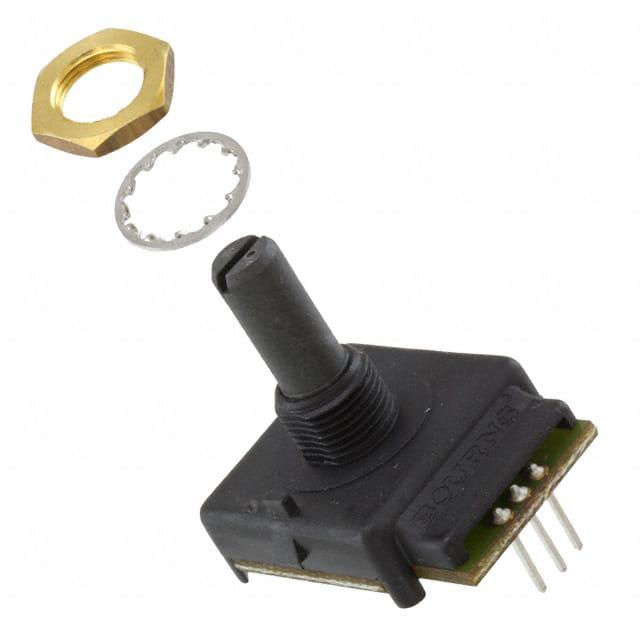

ECW1J-R19-AC0024L

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Bourns 数字接触式编码器, 24ppr
供应商型号: 8275000
供应商: 海外现货
标准整包数: 1
BOURNS 其他传感器 ECW1J-R19-AC0024L

ECW1J-R19-AC0024L概述

    ECW - 数字接触式编码器

    产品简介


    ECW是一款数字接触式编码器,广泛应用于各种工业和自动化系统中。它的主要功能是提供增量编码器和四象限输出信号。这款编码器凭借其出色的长寿命、坚固的构造和可选的PC板安装支架,使其在多种应用场景中表现出色。

    技术参数


    - 输出: 2位四象限代码,通道A相对于通道B电气上相位领先90度(顺时针旋转)
    - 关闭电路电阻: 最大5欧姆
    - 开启电路电阻: 最小100千欧姆
    - 接触额定值: 10毫安@10V直流电或最大0.1瓦
    - 绝缘电阻 (500V直流): 最小1,000兆欧姆
    - 耐电压 (MIL-STD-202 方法301): 海平面最小1,000伏交流电
    - 电气行程: 连续
    - 接触反弹 (15转/分钟): 最大5毫秒
    - 转速 (操作范围): 最大120转/分钟
    - 相位容差 (通道A到通道B): 90° ± 72°
    - 工作温度范围: -40°C到+85°C
    - 存储温度范围: -40°C到+85°C
    - 湿度: MIL-STD-202方法103B条件B
    - 振动: 15G
    - 冲击: 50G
    - 接触反弹: 最大0.1毫秒
    - 旋转寿命: 200,000轴转
    - 防护等级 (IP Rating): IP40
    - 机械角度: 连续
    - 运行扭矩 (有凹槽): 0.5至1.5牛顿厘米(0.75至2.25盎司-英寸)
    - 无凹槽扭矩: 0.17至1.0牛顿厘米(0.25至1.50盎司-英寸)
    - 安装扭矩: 最大79牛顿厘米(7磅-英寸)
    - 轴向静态侧负载: 最小4.5千克(10磅)
    - 重量: 约21克(0.75盎司)

    产品特点和优势


    ECW数字接触式编码器具有以下几个显著特点:
    - 增量编码器 / 四象限输出: 可以提供精确的旋转位置反馈。
    - 异常长的操作寿命: 超过200,000轴转的寿命,确保长期可靠运行。
    - 坚固的构造: 适用于严苛的工作环境。
    - 轴承安装: 易于安装且稳定。
    - PC板安装支架 (可选): 为不同应用场景提供更多选择。
    - 符合RoHS标准: 无铅环保设计,满足全球环保要求。

    应用案例和使用建议


    ECW编码器适用于多种工业应用,例如:
    - 伺服控制系统: 提供高精度的位置反馈,提高控制系统的稳定性。
    - 机器视觉系统: 提供精确的角度信息,用于图像采集和定位。
    - 机器人系统: 用于精确定位和方向控制。
    使用建议:
    - 环境选择: 在潮湿或灰尘较多的环境中,建议使用额外的防尘罩以延长使用寿命。
    - 电缆管理: 确保连接线不被机械运动拉扯,以免造成损坏。

    兼容性和支持


    ECW编码器与大多数主流的电气控制系统兼容。制造商提供了详尽的技术支持文档和售后服务,帮助客户解决可能出现的问题。

    常见问题与解决方案


    - 问题: 编码器在某些环境下出现间歇性故障。
    - 解决方案: 检查编码器的安装是否稳固,确保接线正确且无松动。

    - 问题: 输出信号不稳定。
    - 解决方案: 确认编码器的电源电压和电流是否符合要求,检查接地是否良好。

    总结和推荐


    ECW数字接触式编码器以其出色的耐用性和多功能性,在各种工业应用中表现卓越。它不仅具备长寿命和坚固的构造,还提供多样化的安装选项和优异的性能指标。强烈推荐在需要高精度位置反馈的应用中使用该编码器。

ECW1J-R19-AC0024L参数

参数
长*宽*高 28.5mm*22mm*28.49mm
安装方式 PCB安装,通孔安装,面板安装
零件状态 在售
包装方式 托盘

ECW1J-R19-AC0024L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ECW1J-R19-AC0024L数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS ECW1J-R19-AC0024L ECW1J-R19-AC0024L数据手册

ECW1J-R19-AC0024L封装设计

查看详情并下载
Symbol
Footprint
3D Model
