首页  >  产品百科  >  Z8018110FEG

Z8018110FEG

产品分类: 微控制器(MCU)
厂牌: ZILOG
产品描述: 10MHz ROM 16 1 4.5V 5.5V 10MHz ASCI,CSIO,SCC,UART 8bit Z80180 QFP-100 贴片安装
供应商型号: HAL-Z8018110FEG
供应商: 海外现货
标准整包数: 1
ZILOG 微控制器(MCU) Z8018110FEG

Z8018110FEG概述


    产品简介




    Zilog公司的Z80181 SMART ACCESS CONTROLLER(SAC™)是一种先进的8位CMOS微处理器,集成了Z180兼容的微处理器单元(MPU)、一个Z85C30串行通信控制器(SCC)通道、Z80计数器/定时器(CTC)、两个8位通用并行端口和两个片选信号,封装在一个100引脚的四扁平封装(QFP)中。Z80181适用于各种智能通信控制应用,如终端、打印机、调制解调器以及8位、16位和32位MPU基础系统的从属通信处理器。


    技术参数




    - 处理器核心:Z180兼容的MPU核心,包含增强的Z80 CPU核心、内存管理单元(MMU),可以访问1MB的内存。
    - 串行通信控制器:一个Z85C30串行通信控制器(SCC)通道。
    - 计数器/定时器:Z80 CTC。
    - 并行端口:两个8位通用并行端口。
    - 片选信号:两个可配置为RAM和ROM芯片选择的片选引脚。
    - 工作频率:最高可达10MHz。
    - 电源电压:工作电压范围为5V±10%。
    - 功耗:运行模式下的功耗在典型情况下为TBD mA;停止模式下的功耗在典型情况下为TBD mA。

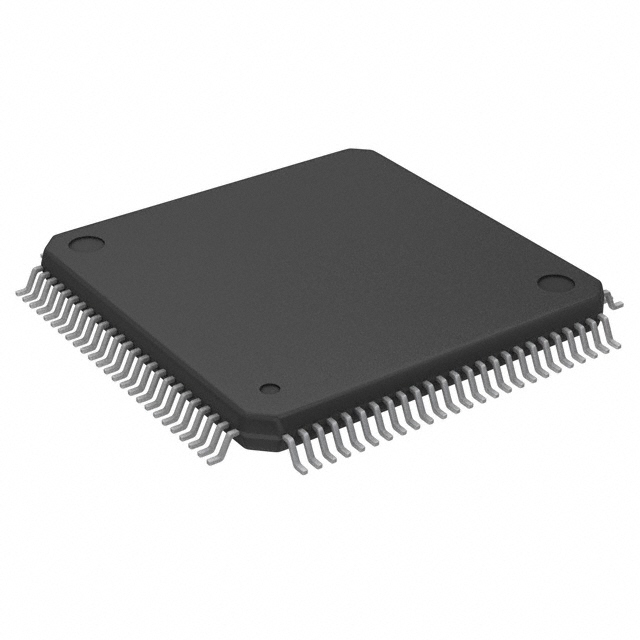

    - 封装:100引脚QFP封装。
    - 支持的电气特性:TTL/CMOS兼容。


    产品特点和优势




    - 高性能:工作频率高达10MHz,使得处理速度更快。
    - 低功耗:两种工作模式下均具有低功耗特性。
    - 高集成度:将多个组件集成到单个芯片中,简化了系统设计和布线。
    - 灵活配置:可通过编程配置芯片选择引脚以支持不同的存储器类型。
    - 广泛的适用性:适用于多种通信和控制系统,具有良好的市场适应性和竞争力。


    应用案例和使用建议




    应用案例:
    - 终端设备:用于智能终端的数据处理和通信。
    - 打印机:作为打印机控制板的核心,实现高速数据传输。
    - 调制解调器:实现高速数据的串行通信。
    - 嵌入式系统:作为从属通信处理器,适用于8位、16位和32位MPU系统。

    使用建议:
    - 散热设计:由于该处理器工作频率较高,应注意散热设计,确保处理器稳定运行。
    - 电源管理:合理规划电源设计,确保供电稳定。
    - 外围电路:正确连接外部电路,尤其是与通信接口相关的信号线,保证数据传输的准确性和可靠性。


    兼容性和支持




    - 兼容性:与现有硬件Z80/Z180及Z8530/Z85C30应用兼容,易于替换升级。
    - 技术支持:提供详尽的技术文档和技术支持服务,帮助客户解决使用过程中的问题。


    常见问题与解决方案




    1. 问:如何解决系统不稳定的问题?
    - 答:检查电源设计和接地情况,确保供电稳定,适当增加去耦电容。
    2. 问:如何处理通信错误?
    - 答:确认通信接口接线无误,尝试重新配置通信参数。
    3. 问:系统频繁重启怎么办?
    - 答:检查系统时钟和复位电路设计,确认没有异常情况。


    总结和推荐




    总体评价:
    Zilog的Z80181是一款功能强大且高度集成的智能访问控制器,适用于多种通信控制应用。它提供了卓越的性能、灵活性和兼容性,在系统设计中具有显著的优势。

    推荐:
    鉴于其出色的性能、广泛的适用性和可靠的支持,我们强烈推荐使用Zilog的Z80181 SMART ACCESS CONTROLLER来提升您的项目性能和可靠性。

Z8018110FEG参数

参数
内核数 1
最大工作供电电压 5.5V
速度 10MHz
电压-电源(Vcc/Vdd) -
振荡器类型 -
最小工作供电电压 4.5V
核心处理器 Z80180
程序存储器大小 -
RAM大小 -
接口类型 ASCI,CSIO,SCC,UART
程序存储器类型 ROM
EEPROM大小 -
最大时钟频率 10MHz
数据转换器 -
外设 -
数据总线宽度 8bit
I/O数量 16
通用封装 QFP-100
安装方式 贴片安装
零件状态 停产
包装方式 托盘

Z8018110FEG厂商介绍

Zilog公司是一家全球领先的微处理器和微控制器制造商,专注于为嵌入式系统市场提供高性能、低功耗的解决方案。公司的产品线涵盖了多种微处理器和微控制器,包括Z8系列、Z180系列和eZ80系列等。

Zilog的产品主要分为以下几类:
1. 微处理器:包括Z8系列和Z180系列,广泛应用于工业控制、通信设备、医疗设备等领域。
2. 微控制器:eZ80系列,以其高性能和低功耗特点,被广泛应用于消费电子、汽车电子、智能家居等领域。

Zilog的优势在于:
1. 技术领先:Zilog拥有强大的研发实力,不断推出性能更优、功耗更低的新产品。
2. 产品丰富:Zilog提供多种型号的产品,满足不同客户的需求。
3. 服务支持:Zilog提供全方位的技术支持和售后服务,帮助客户快速解决问题。
4. 品牌信誉:Zilog作为微处理器和微控制器领域的知名品牌,以其稳定的性能和可靠的品质赢得了客户的信赖。

Z8018110FEG数据手册

厂牌 PDF简要描述 下载
ZILOG 微控制器(MCU) ZILOG Z8018110FEG Z8018110FEG数据手册

Z8018110FEG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.0688 ¥ 118.8817
库存: 5
起订量: 34 增量: 0
交货地:
最小起订量为:1
合计: ¥ 118.88
直接购买
加入购物车
