Z8S18020FSG

产品分类: 微控制器(MCU)
厂牌: ZILOG
产品描述: 20MHz ROM 1 3V 5.5V 20MHz ASCI,CSIO,UART 8bit Z8S180 QFP-80 贴片安装 20mm(长度)*14mm(宽度)
供应商型号: 269-4541-5-ND
供应商: Digi-Key
标准整包数: 1

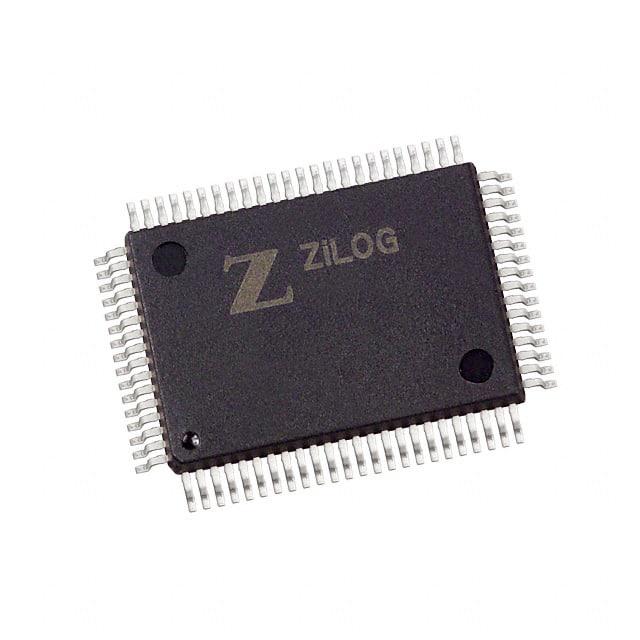

ZILOG 微控制器(MCU) Z8S18020FSG

Z8S18020FSG概述


    产品简介


    基本信息
    该产品为增强型 Z8S180/Z8L180™ 微处理器,属于 ZiLOG Z80® CPU 系列。它是一种高度集成的芯片,广泛应用于各种嵌入式系统和控制系统中,包括通信设备、工业自动化设备和计算机外围设备等。
    主要功能
    1. 兼容性:与 ZiLOG Z80® CPU 兼容。
    2. 高级指令集:支持扩展指令集,提高了编程灵活性。
    3. 数据传输:提供两个链式连接的 DMA(直接内存访问)通道,增强了数据传输效率。
    4. 中断控制:内置中断控制器,可处理多个中断请求。
    5. 定时器/计数器:包含两个 16 位定时器/计数器,用于时间管理和脉冲检测。
    6. 串行接口:具有串行输入/输出端口,可用于与其他设备进行串行通信。
    应用领域
    - 工业控制和自动化
    - 通信设备
    - 计算机外围设备
    - 消费电子产品

    技术参数


    | 参数 | 描述 |

    | 时钟速度 | 10 MHz, 20 MHz, 33 MHz |
    | 电源电压 | 5V (3.3V @ 20 MHz) |
    | 工作温度范围 | 0°C 到 +70°C |
    | 扩展温度范围 | –40°C 到 +85°C |
    | 引脚封装 | 68-Pin PLCC, 64-Pin DIP, 80-Pin QFP |

    产品特点和优势


    1. 快速执行:Z8S180/Z8L180 的执行速度显著提高,使其适用于需要高性能计算的应用。
    2. 节能模式:提供了三种降低功耗的模式,使得该微处理器非常适合低功耗应用。
    3. 兼容性强:与现有的 Z80 设备完全向后兼容,便于系统的升级和替换。
    4. 增强功能:新增了ESC C 类似于波特率发生器(BRGs),提供了更多的数据传输灵活性和能力。
    5. 高集成度:内置多个硬件模块,如中断控制器、DMA控制器和串行接口,减少了外部电路设计的复杂性。

    应用案例和使用建议


    应用案例
    该微处理器被广泛应用于工业自动化设备,例如用于制造线上的控制系统,能够有效地处理大量数据并确保系统的实时响应能力。
    使用建议
    - 在选择电源电压时,根据具体应用场景和系统需求,优先考虑使用3.3V@20 MHz,以降低功耗。
    - 使用外部晶体振荡器时,注意其信号电平符合要求。
    - 在进行多任务处理时,合理利用低功耗模式,以减少整体功耗。

    兼容性和支持


    兼容性
    该产品与其他 ZiLOG Z80 系列产品兼容,方便用户进行软件迁移和硬件升级。
    支持和维护
    供应商提供详细的技术文档和技术支持服务,帮助用户解决在使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何正确设置电源电压 | 根据具体应用选择合适的电源电压,并检查电路设计是否符合规范。 |
    | 遇到低功耗模式下的异常行为 | 确认配置寄存器设置正确,确保在进入低功耗模式前完成所有必要的数据保存操作。 |
    | 数据传输速率不达标 | 检查波特率发生器设置和数据线阻抗匹配情况,确保数据传输稳定。 |

    总结和推荐


    综合评估
    Z8S180/Z8L180 是一款高度集成且功能丰富的微处理器,适用于多种嵌入式系统和控制应用。它的高性能、低功耗和广泛的兼容性使其在市场上具有很强的竞争力。
    推荐使用
    强烈推荐使用 Z8S180/Z8L180,特别是在需要高性能计算和低功耗应用的场合。同时,该产品的丰富文档和全面技术支持也为用户的开发和维护提供了极大的便利。

Z8S18020FSG参数

参数
程序存储器大小 -
接口类型 ASCI,CSIO,UART
振荡器类型 -
程序存储器类型 ROM
数据总线宽度 8bit
速度 20MHz
EEPROM大小 -
核心处理器 Z8S180
RAM大小 -
最小工作供电电压 3V
I/O数量 -
电压-电源(Vcc/Vdd) -
外设 -
最大工作供电电压 5.5V
最大时钟频率 20MHz
内核数 1
数据转换器 -
长*宽*高 20mm(长度)*14mm(宽度)
通用封装 QFP-80
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 托盘

Z8S18020FSG厂商介绍

Zilog公司是一家全球领先的微处理器和微控制器制造商,专注于为嵌入式系统市场提供高性能、低功耗的解决方案。公司的产品线涵盖了多种微处理器和微控制器,包括Z8系列、Z180系列和eZ80系列等。

Zilog的产品主要分为以下几类:
1. 微处理器:包括Z8系列和Z180系列,广泛应用于工业控制、通信设备、医疗设备等领域。
2. 微控制器:eZ80系列,以其高性能和低功耗特点,被广泛应用于消费电子、汽车电子、智能家居等领域。

Zilog的优势在于:
1. 技术领先:Zilog拥有强大的研发实力,不断推出性能更优、功耗更低的新产品。
2. 产品丰富:Zilog提供多种型号的产品,满足不同客户的需求。
3. 服务支持:Zilog提供全方位的技术支持和售后服务,帮助客户快速解决问题。
4. 品牌信誉:Zilog作为微处理器和微控制器领域的知名品牌,以其稳定的性能和可靠的品质赢得了客户的信赖。

Z8S18020FSG数据手册

厂牌 PDF简要描述 下载
ZILOG 微控制器(MCU) ZILOG Z8S18020FSG Z8S18020FSG数据手册
