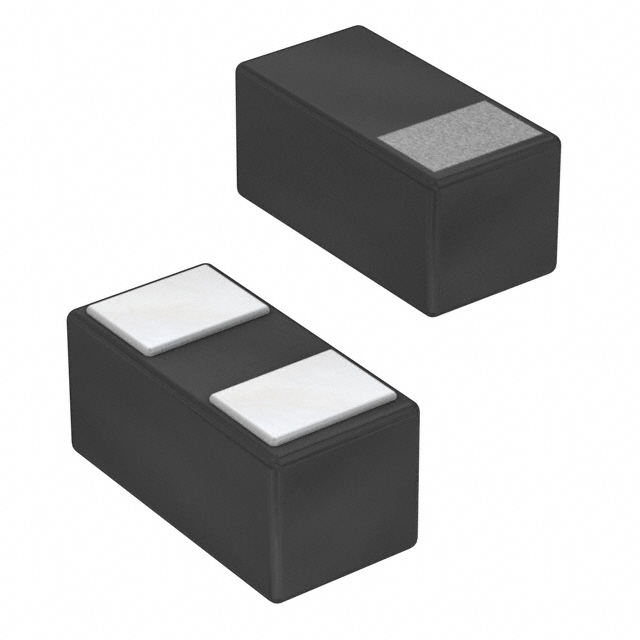

LAQ02A05L01

产品分类: TVS二极管/ESD抑制器
厂牌: YAGEO/台湾国巨
产品描述: 3A 15V 6V 0201
供应商型号: ZT-LAQ02A05L01
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 TVS二极管/ESD抑制器 LAQ02A05L01

LAQ02A05L01概述


    产品简介


    LAQ02AXXL01系列瞬态电压抑制器(TVS) 是一款专为便携式设备设计的静电放电保护器件,如手机、MP3播放器和数码相机。这些器件以其卓越的电气特性而著称,包括更低的箝位电压和不产生设备退化等问题。LAQ02AXXL01系列TVS能够有效保护敏感半导体组件免受静电放电(ESD)、雷击、电气快速瞬变(EFT)和电缆放电事件(CDE)的影响。

    技术参数


    LAQ02AXXL01系列TVS的主要技术规格如下:
    - ESD电压: 接触放电±20 kV,空气放电±20 kV
    - 存储和工作温度范围: -55°C至+150°C
    - 峰值脉冲电流(tp=8/20μs): 3 A (LAQ02A05L01),2.5 A (LAQ02A12L01)
    - 反向击穿电压(IBR=1mA): 6 V (LAQ02A05L01),13 V (LAQ02A12L01)
    - 反向泄漏电流(VR=5V或12V): 1 μA
    - 封装尺寸: 0201
    - 焊接回流温度: 纯锡Sn, 260-270°C
    - 燃烧等级: UL 94V-0
    - 湿度敏感等级: 符合J-STD-020标准,MSL等级1

    产品特点和优势


    - IEC61000-4-2 ESD标准合规性: 接触放电20kV,空气放电20kV,适用于工业和消费级应用。
    - 低泄漏电流: 在典型的工作条件下,泄漏电流小于1 μA。
    - 卓越的箝位电压: 峰值脉冲电流下的箝位电压最低可达10 V (LAQ02A05L01) 和20 V (LAQ02A12L01)。
    - 固态硅雪崩技术: 提供可靠且持久的保护性能。
    - 无铅/符合RoHS标准: 适用于环保要求严格的应用。

    应用案例和使用建议


    - 应用案例: 手机、MP3播放器、数码相机和其他便携式电子设备。
    - 使用建议:
    - 布局设计: 尽量将TVS器件靠近需要保护的电路部分,以减少寄生电感。
    - 布线策略: 信号线尽量短且直接连接到TVS,以减少干扰和噪声。

    兼容性和支持


    - 兼容性: 该器件适用于大多数现代电子产品,包括智能手机和平板电脑。
    - 技术支持: 供应商提供全面的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题1: 设备在高温环境下运行时,TVS器件的性能下降。
    - 解决方案: 确保使用适当的散热措施,并避免长时间暴露于极端高温环境中。

    - 问题2: 反向泄漏电流过大,影响设备的正常工作。
    - 解决方案: 检查电路设计和布线,确保器件正确安装和连接,必要时更换新的TVS器件。

    总结和推荐


    LAQ02AXXL01系列TVS具有出色的电气特性和可靠性,能够在严苛的工业和消费环境中发挥出色的表现。 适用于各类便携式设备,特别适合要求高度防护的应用场景。总体而言,这是一款值得推荐的高品质静电放电保护器件。

LAQ02A05L01参数

参数
极性 -
工作电压 -
箝位电压 15V
击穿电压 6V
峰值脉冲电流 3A
峰值脉冲功率 -
通用封装 0201
零件状态 在售
包装方式 卷带包装

LAQ02A05L01数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 TVS二极管/ESD抑制器 YAGEO/台湾国巨 LAQ02A05L01 LAQ02A05L01数据手册

LAQ02A05L01封装设计

查看详情并下载
Symbol
Footprint
3D Model
