1.5SMCJ48CA

产品分类: TVS二极管/ESD抑制器
产品描述: TVS, SMC, 150°C, 1500W, 48V, Bidir
供应商型号: 637-1.5SMCJ48CA
供应商: Mouser
标准整包数: 1

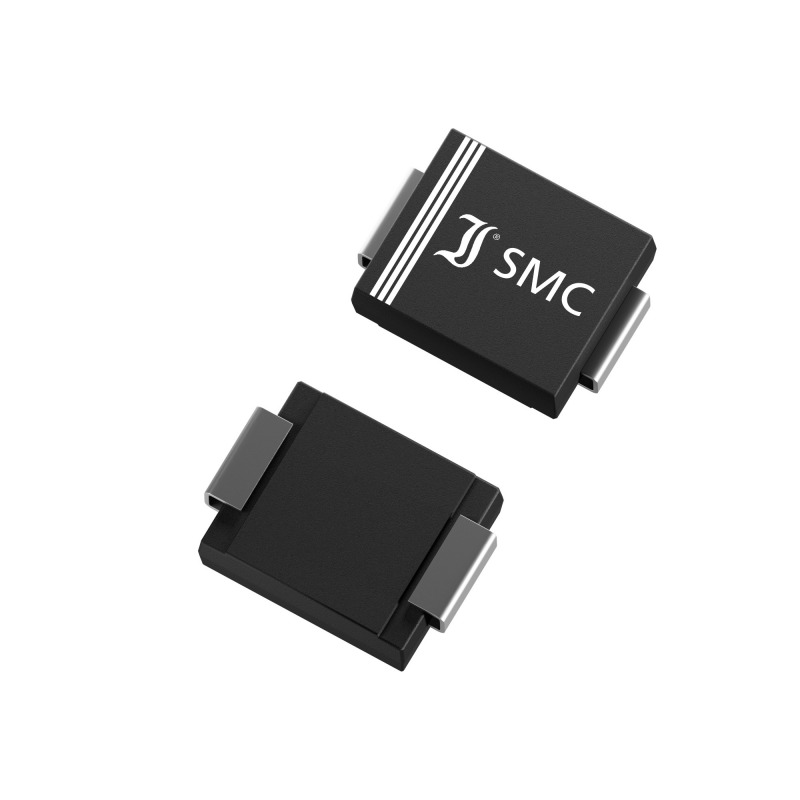

DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 1.5SMCJ48CA

1.5SMCJ48CA概述

    1.5SMCJ5.0 ... 1.5SMCJ170CA SMD Transient Voltage Suppressors (TVS)

    1. 产品简介


    1.5SMCJ系列瞬态电压抑制二极管(TVS)是适用于多种电子设备的过压保护解决方案。这些器件主要用于商业级应用,提供单向和双向版本,广泛应用于过电压保护、静电放电(ESD)保护及续流二极管功能。该系列二极管采用行业标准的DO-214AB封装,具有高可靠性,适用于各种消费电子、通信设备及工业控制系统。

    2. 技术参数


    - 额定峰值脉冲功率 (PPPM):1500 W(10/1000 μs脉冲波形)
    - 最大稳态耗散功率 (PM(AV)):5.0 W
    - 最大瞬时正向电流 (IFSM):100 A(半正弦波,60 Hz,8.3 ms)
    - 结温 (Tjmax):150°C
    - 击穿电压 (VBR):5.0 V至170 V(典型值6.8 V至200 V)
    - 正向电压 (VF):小于3.0 V(I=25 A)
    - 热阻抗:
    - 环境到结 (RthA):33 K/W
    - 引脚到结 (RthT):10 K/W

    3. 产品特点和优势


    - 多功能性:提供单向和双向版本,适应不同应用需求。
    - 高效能:峰值脉冲功率达到1500 W,能够快速响应并吸收瞬态电压冲击。
    - 可靠性高:符合RoHS、REACH及冲突矿物规范,确保无铅环保。
    - 广泛的适用性:通过了AEC-Q101认证,适合汽车及工业领域使用。

    4. 应用案例和使用建议


    - 过电压保护:可用于电源输入端的过电压保护,如在交流供电系统中。
    - 静电放电保护:保护敏感电子设备免受ESD的影响。
    - 续流二极管:用于电机、变压器等感性负载的续流保护。

    使用建议:根据具体应用需求选择合适的工作电压(VWM)。例如,在需要高保护电压的应用中,可以选择170 V的型号。此外,需确保安装条件满足,特别是在温度范围内的工作稳定性。

    5. 兼容性和支持


    - 兼容性:可与多种电子电路板和其他TVS器件配合使用。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助用户在设计过程中快速解决问题。

    6. 常见问题与解决方案


    - 问题一:如何正确选择VWM?
    - 解决方案:根据实际应用场景中的最高工作电压选择合适的VWM。一般情况下,VWM应高于实际工作电压约20%。

    - 问题二:如何判断是否超过最大耗散功率?
    - 解决方案:根据器件的实际工作温度和散热情况计算耗散功率,若超过PM(AV),则需考虑加强散热措施或降低使用频率。

    7. 总结和推荐


    1.5SMCJ系列瞬态电压抑制二极管凭借其高可靠性、高效的过压保护能力和广泛的适用性,在市场上表现出色。特别是对于需要长期稳定运行和可靠保护的应用场合,这款产品是理想的选择。鉴于其卓越的功能性和广泛的适用性,我们强烈推荐将此系列产品纳入各类电子设备的设计方案中。

1.5SMCJ48CA参数

参数
极性 -
工作电压 -
箝位电压 -
击穿电压 59.2V
峰值脉冲电流 19.4A
峰值脉冲功率 1.5KW
长*宽*高 7.5mm(长度)*2.1mm(高度)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装

1.5SMCJ48CA厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

1.5SMCJ48CA数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR 1.5SMCJ48CA 1.5SMCJ48CA数据手册

1.5SMCJ48CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
