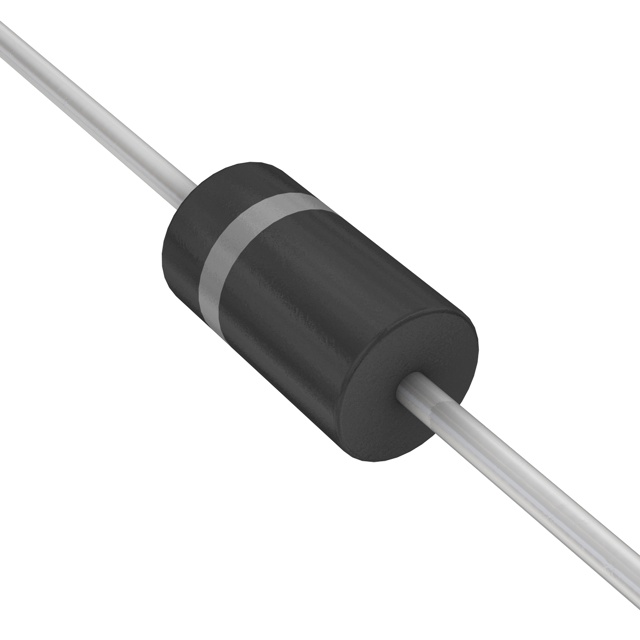

1.5KE220A-AT/B

产品分类: TVS二极管/ESD抑制器
厂牌: YAGEO/台湾国巨
产品描述: 1.5KW 4.6A 328V 209V DO-201AA,DO-27 通孔安装
供应商型号: ZT-1.5KE220A-AT/B
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 TVS二极管/ESD抑制器 1.5KE220A-AT/B

1.5KE220A-AT/B概述

    1.5KE-AT 系列瞬态电压抑制器产品介绍

    产品简介


    1.5KE-AT系列瞬态电压抑制器(Transient Voltage Suppressors, TVS)是一款高性能的电路保护器件,主要用于AC/DC电源供应及低频信号传输线(如RS232, RS485)的保护。这些设备通过吸收瞬态过电压来保护电路中的其他敏感组件,确保系统稳定可靠运行。1.5KE-AT系列遵循RoHS指令和无卤素标准,适用于广泛的工业应用。

    技术参数


    1. 峰值脉冲功率: 最小为1500瓦特,以10/1000μs波形为基准。
    2. 峰值脉冲电流: 见表格,以10/1000μs波形为基准。
    3. 稳态功率消耗: 在TL=75℃时为6.5瓦特。
    4. 峰值正向浪涌电流: 8.3毫秒单半正弦波,在额定负载上叠加,最大值为200安培。
    5. 工作温度范围: 结温和存储温度范围为-55℃至+150℃。
    6. 热阻: 结到引脚的热阻为15℃/W,结到环境的热阻为75℃/W。

    产品特点和优势


    - 玻璃钝化结:确保长时间稳定运行。
    - 低击穿电压:最小击穿电压仅为5.80伏特,保证快速响应。
    - 优异的钳位能力:有效抑制瞬态电压,确保被保护电路的安全。
    - 高可靠性焊接保证:高温焊接环境下亦能保持良好表现。
    - 塑料封装符合UL安全认证:符合AEC-Q101标准。
    - 静电放电保护:符合IEC61000-4-2标准,提供高水平的ESD保护。

    应用案例和使用建议


    1. AC/DC电源供应:在电力传输系统中,用于保护电路免受瞬态电压的影响。
    2. 低频信号传输线:适用于如RS232、RS485通信接口,提高系统的抗干扰能力。
    3. I/O接口:为微控制器和其他I/O设备提供必要的保护措施。
    使用建议:
    - 确保正确的安装位置,避免热源。
    - 根据具体应用需求选择合适的电压等级,以获得最佳的保护效果。
    - 定期检查设备状态,确保长期稳定运行。

    兼容性和支持


    - 兼容性:本系列产品具有较高的互换性,适用于多种类型的AC/DC电源系统。
    - 支持和服务:制造商提供详尽的技术支持文档,确保用户能够充分利用这些产品的优势。同时,还提供可靠的售后支持,及时解决用户可能遇到的问题。

    常见问题与解决方案


    - 问题1:设备在高温环境下工作不稳定。
    - 解决方案:检查焊接质量,确保引脚到板的连接可靠,避免由于热胀冷缩引起的断连。
    - 问题2:设备在高压瞬态下损坏。
    - 解决方案:确认所选型号的击穿电压是否符合实际应用需求,必要时更换更高额定值的设备。
    - 问题3:无法满足预期的保护效果。
    - 解决方案:检查安装位置和布局,确保设备能够正确地发挥保护作用。

    总结和推荐


    综上所述,1.5KE-AT系列瞬态电压抑制器凭借其优异的性能、稳定的品质和广泛的应用场景,是值得推荐的选择。特别适合于需要高性能保护的AC/DC电源供应和低频信号传输系统。用户可以根据自身的需求选择合适的产品型号,以实现最佳的保护效果。强烈推荐给那些重视电路保护的用户和开发者。

1.5KE220A-AT/B参数

参数
箝位电压 328V
击穿电压 209V
峰值脉冲电流 4.6A
峰值脉冲功率 1.5KW
极性 -
工作电压 -
DO-201AA,DO-27,Axial
通用封装 DO-201AA,DO-27
安装方式 通孔安装
包装方式 盒装

1.5KE220A-AT/B数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 TVS二极管/ESD抑制器 YAGEO/台湾国巨 1.5KE220A-AT/B 1.5KE220A-AT/B数据手册

1.5KE220A-AT/B封装设计

查看详情并下载
Symbol
Footprint
3D Model
