1.5SMCJ24CA

产品分类: TVS二极管/ESD抑制器
产品描述: TVS, SMC, 150°C, 1500W, 24V, Bidir
供应商型号: UA-1.5SMCJ24CA
供应商: 海外现货
标准整包数: 3000

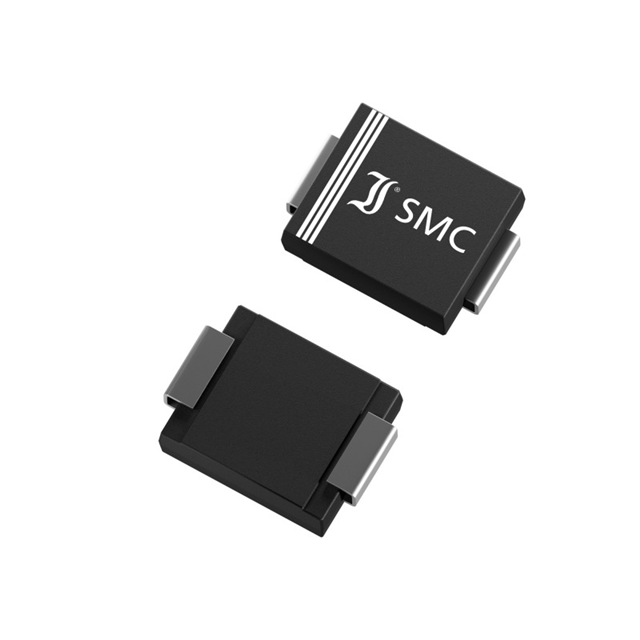

DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 1.5SMCJ24CA

1.5SMCJ24CA概述

    1.5SMCJ系列瞬态电压抑制二极管产品综述

    1. 产品简介


    1.5SMCJ系列是表面贴装型瞬态电压抑制二极管(Transient Voltage Suppressor Diodes),用于防止过电压损害敏感电子组件。这些二极管设计用于多种应用场合,如过电压保护、静电放电(ESD)保护以及自由轮转(Free-Wheeling)二极管电路。该系列产品具备出色的瞬态响应速度和高效的保护能力,适用于商业级应用。

    2. 技术参数


    - 峰值脉冲功率(10/1000 µs脉冲波形):1500 W
    - 额定工作温度范围:-50°C 到 +150°C
    - 稳态功率耗散(Ta=75°C):5.0 W
    - 峰值正向浪涌电流:8.3 ms 半正弦波形 100 A
    - 隔离电压(VWM):5.0 V 至 170 V
    - 击穿电压(VBR):6.8 V 至 200 V
    - 最大钳位电压(VC):9.2 V 至 304 V
    - 重量:约0.21 g
    - 案例材料:UL 94V-0等级

    3. 产品特点和优势


    - 可用版本包括单向和双向类型,适用于各种应用需求。
    - 具有出色的瞬态响应时间和峰值脉冲功率处理能力。
    - 环境友好,符合RoHS、REACH及冲突矿物规范。
    - 提供多种额定电压选项,以满足不同应用场景的需求。
    - 轻量且机械坚固,适合自动化生产。

    4. 应用案例和使用建议


    - 过电压保护:适用于电路中可能受到过电压冲击的任何关键节点。
    - 静电放电保护:在高ESD风险环境中确保设备的安全运行。
    - 自由轮转二极管:用于电机和其他电感负载的保护。
    使用建议:
    - 在安装时确保每个终端焊接面有足够的铜箔面积(至少25 mm²),以确保良好的热传导。
    - 选择合适的型号以匹配具体应用所需的隔离电压和击穿电压。
    - 考虑环境温度对瞬态响应的影响,在高温环境下适当降低工作负荷以避免过热损坏。

    5. 兼容性和支持


    - 此系列产品支持广泛的应用场景,并且具有较好的互换性。
    - 供应商提供全面的技术支持和售后服务,包括详尽的数据手册和技术文档。

    6. 常见问题与解决方案


    - 问题1:产品工作过程中发热严重?
    - 解决办法:检查散热条件是否足够,必要时使用散热片或其他散热措施。

    - 问题2:击穿电压不稳定?
    - 解决办法:重新校准测量设备,确认是否超出标准范围;考虑更换新批次产品。

    7. 总结和推荐


    1.5SMCJ系列瞬态电压抑制二极管是一款高度可靠的电子元器件,具有卓越的性能和广泛的适用范围。无论是从技术和性能角度看,还是从性价比方面考量,它都是市场上极具竞争力的产品之一。因此,我们强烈推荐这款产品给需要高效、可靠过电压保护解决方案的应用开发者和制造商。

1.5SMCJ24CA参数

参数
箝位电压 -
击穿电压 29.6V
峰值脉冲电流 38.6A
峰值脉冲功率 1.5KW
极性 双向
工作电压 -
长*宽*高 7.5mm(长度)*2.1mm(高度)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

1.5SMCJ24CA厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

1.5SMCJ24CA数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR 1.5SMCJ24CA 1.5SMCJ24CA数据手册

1.5SMCJ24CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
