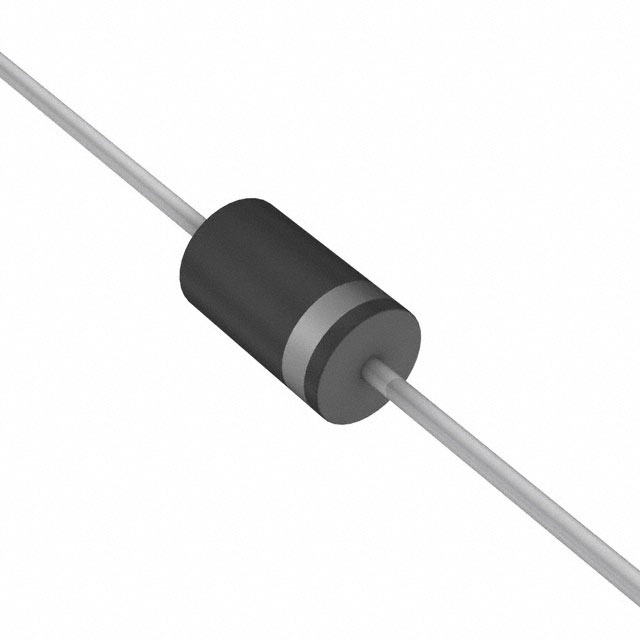

1.5KE33CA

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 28.2V 双向 1.5KW 34A 45.7V 33.1V DO-201 通孔安装 9.5mm(长度)
供应商型号: SCE-1.5KE33CA
供应商: 海外现货
标准整包数: 25
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 1.5KE33CA

1.5KE33CA概述

    1.5KE 系列瞬态电压抑制二极管技术手册解析

    产品简介


    1.5KE 系列瞬态电压抑制(Transient Voltage Suppressor, TVS)二极管由台湾半导体(Taiwan Semiconductor)生产,主要用于保护敏感电路免受高电压瞬变的损害。该系列器件提供从 6.8V 到 440V 的多种额定电压选项,适用于广泛的工业应用。
    主要功能:
    - 保护功能:对高压瞬态进行有效钳位,防止过压损坏电路。
    - 低动态阻抗:提高响应速度并减少干扰的影响。
    - 大功率吸收能力:在 10/1000μs 波形下具备 1500W 峰值功率吸收能力。
    典型应用领域包括:
    - 灯光及感应开关负载的 ESD 和 EFT 暂态电压保护。
    - IC 和系统级的快速瞬变(EFT)防护。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大峰值脉冲功耗 | 1500 | W |
    | 工作温度范围 | -55 至 +175 | °C |
    | 封装形式 | DO-201
    | 绝对最大额定电流 | 200 | A |
    | 标称反向击穿电压范围 | 6.8V 至 440V | V |

    产品特点和优势


    1. 高性能钳位能力:1500W 的峰值功率吸收能力,适合处理各种高强度浪涌条件。
    2. 低动态阻抗:减少能量传播时间,提升系统可靠性。
    3. 卓越的响应时间:单向模式下响应时间为 <1.0ns,双向模式为 5.0ns。
    4. 环保设计:符合 RoHS 和 IEC 61249-2-21 标准,无卤化物。
    5. 广泛的工作温度范围:能够在极端环境下稳定运行。

    应用案例和使用建议


    根据产品手册,1.5KE 系列广泛应用于电源接口和信号线路的保护。
    - LED 照明保护:用于 LED 驱动电路,防止因感应开关引起的暂态电压冲击。
    - 汽车电子系统:作为 AEC-Q101 认证器件,可用于车载电路的瞬态保护。
    使用建议:
    - 确保器件与被保护电路之间的连接尽量短且直,以降低寄生电感。
    - 考虑选择匹配的 TVS 器件与系统的最高工作电压一致,同时兼顾足够的余量以应对峰值电流。

    兼容性和支持


    - 封装与安装:采用标准 DO-201 封装,兼容行业通用的 SMD 焊接工艺。
    - 支持与服务:提供详细的电气特性和机械数据表,以及相关曲线图,帮助用户快速上手和调试。

    常见问题与解决方案


    以下为常见的应用问题及对应解决方法:
    1. 如何判断是否选择正确的 TVS 器件?
    - 通过计算最大预期瞬态电压,确保所选器件的 VBR 超过工作电压,而IPP 值低于允许的峰值电流。
    2. 如何解决瞬态后漏电流偏高的情况?
    - 选择更高额定值的 TVS 器件,并优化 PCB 设计,避免散热不足导致的热累积效应。

    总结和推荐


    综上所述,1.5KE 系列 TVS 二极管凭借其强大的功率吸收能力和优越的瞬态响应性能,在高压瞬变保护领域具有显著的优势。其广泛的应用领域、严格的品质控制及环保设计,使其成为市场上极具竞争力的产品。
    推荐指数:★★★★★(高度推荐)。适合需要高性能瞬态保护的电路设计人员选用。

1.5KE33CA参数

参数
击穿电压 33.1V
峰值脉冲电流 34A
峰值脉冲功率 1.5KW
极性 双向
工作电压 28.2V
箝位电压 45.7V
长*宽*高 9.5mm(长度)
通用封装 DO-201
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

1.5KE33CA数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 1.5KE33CA 1.5KE33CA数据手册

1.5KE33CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 4.8448
100+ ¥ 3.1289
500+ ¥ 2.4077
1250+ ¥ 2.2989
库存: 2775
起订量: 75 增量: 25
交货地:
最小起订量为:25
合计: ¥ 121.12
