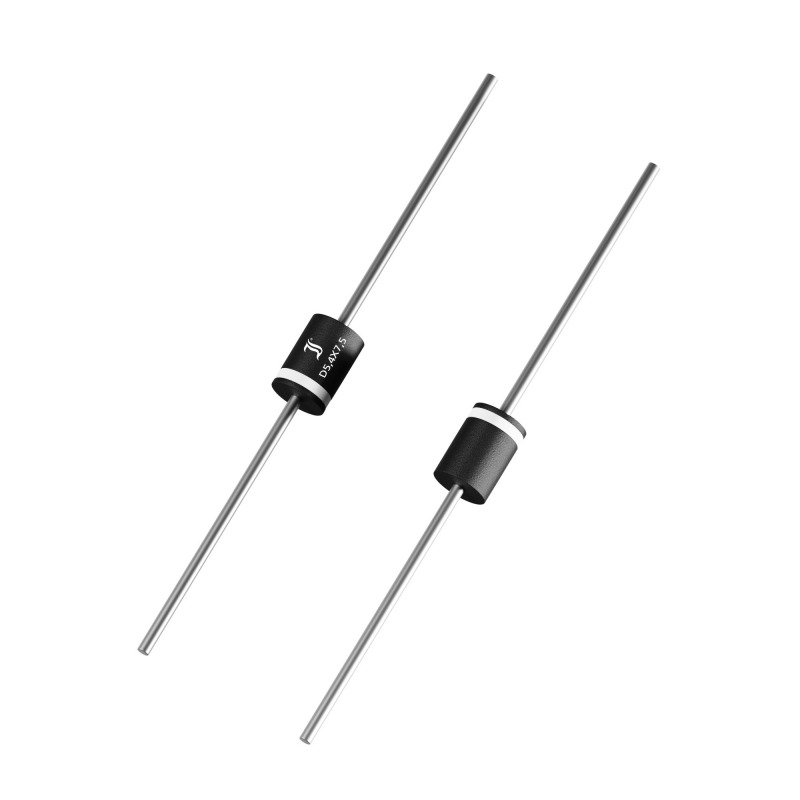

1.5KE110A

产品分类: TVS二极管/ESD抑制器
产品描述: TVS, D5.4x7.5, 175°C, 1500W, 94V, Unidir
供应商型号: QE-1.5KE110A
供应商: Diotec Semiconductor
标准整包数: 1250
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 1.5KE110A

1.5KE110A概述

    1.5KE6.8 ... 1.5KE440CA 产品技术手册

    1. 产品简介


    1.5KE6.8 ... 1.5KE440CA 是一款瞬态电压抑制二极管(TVS),主要用于过电压保护、静电放电(ESD)保护和续流二极管应用。这些二极管广泛应用于通信、工业控制、汽车电子等领域,能够在高瞬态电流冲击下保护电路免受损害。

    2. 技术参数


    - 峰值脉冲功率 (PPPM):1500 W (10/1000 µs 波形)
    - 最大稳态功率损耗 (PM(AV)):6.5 W
    - 最高结温 (Tjmax):175°C
    - 断开电压 (VWM):5.5 V 至 376 V
    - 击穿电压 (VBR):6.8 V 至 440 V
    - 尺寸:直径 5.4 mm × 长度 7.5 mm
    - 重量:约 1 克

    3. 产品特点和优势


    - 双向和单向版本:可满足不同应用需求。
    - 高脉冲吸收能力:峰值脉冲功率高达 1500 W,适用于高能瞬态事件。
    - 快速响应时间:能够迅速反应并吸收瞬态能量。
    - 符合环保标准:符合 RoHS、REACH 和冲突矿物规定。

    4. 应用案例和使用建议


    - 过电压保护:如在通信线路中保护敏感电子元件免受雷击或电网波动的影响。
    - ESD保护:用于提高电路抗静电放电的能力。
    - 续流二极管:用于电机驱动等场合,提供续流路径,减少电压尖峰。
    使用建议:
    - 在设计电路时,确保选择的型号具有足够的击穿电压和断开电压,以适应预期的工作条件。
    - 考虑二极管的工作环境温度,确保其能在规定的温度范围内正常工作。

    5. 兼容性和支持


    - 兼容性:支持商业级标准,适用于各种主流电子产品。
    - 认证:-Q 后缀表示符合 AEC-Q101 标准,适用于汽车应用。
    - 支持:制造商提供详尽的技术文档和客户支持,包括在线资源和电话支持。

    6. 常见问题与解决方案


    - 问题 1:如何确定合适的型号?
    - 解决方案:根据电路的工作电压和所需的最大脉冲功率选择合适型号。确保型号的断开电压和击穿电压满足要求。

    - 问题 2:如何安装和焊接?
    - 解决方案:按照制造商的指导进行操作,保持引脚在距外壳 10 mm 处达到环境温度,确保焊接质量。

    7. 总结和推荐


    总结:
    1.5KE6.8 ... 1.5KE440CA 系列 TVS 二极管具有出色的性能和可靠性,适用于多种工业和消费电子应用。其高脉冲吸收能力和快速响应时间使其成为保护敏感电子元件的理想选择。
    推荐:
    强烈推荐使用此系列产品,特别是对于需要高性能瞬态保护的应用。用户可以根据具体需求选择合适的型号,确保电路的安全和稳定运行。

1.5KE110A参数

参数
极性 -
工作电压 -
箝位电压 -
击穿电压 1mA
峰值脉冲电流 10.3A
峰值脉冲功率 1.5KW
长*宽*高 7.5mm(长度)
通用封装 DO-201AA,DO-27
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装

1.5KE110A厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

1.5KE110A数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR 1.5KE110A 1.5KE110A数据手册

1.5KE110A封装设计

查看详情并下载
Symbol
Footprint
3D Model
