1.5KE200A

产品分类: TVS二极管/ESD抑制器
产品描述: 171V 单向 1.5KW 5.47A 274V 190V DO-27 通孔安装
供应商型号: 14M-1.5KE200A DO-27
供应商: 云汉优选
标准整包数: 1

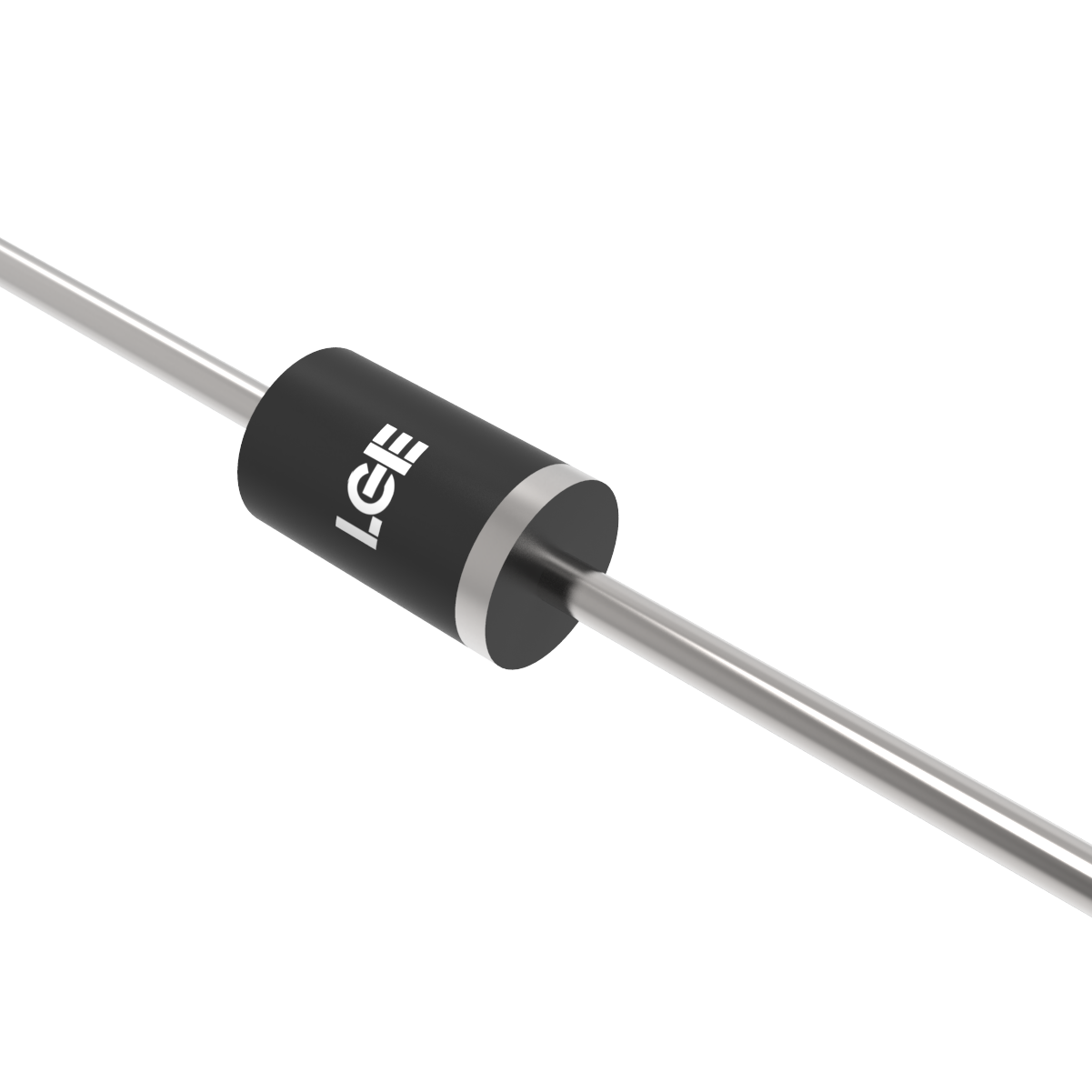

LGE/深圳鲁光电子 TVS二极管/ESD抑制器 1.5KE200A

1.5KE200A概述

    1.5KE SERIES Transient Voltage Suppressor Diodes 技术手册

    1. 产品简介


    1.5KE系列瞬态电压抑制二极管(TVS) 是一款高功率瞬态电压保护装置,适用于多种应用领域。此系列产品采用塑料封装,具备出色的瞬态抑制能力,适用于电源系统、通信设备、汽车电子等领域,能有效保护敏感电子组件免受过电压冲击。

    2. 技术参数


    1.5KE系列的详细技术规格如下:
    - 峰值功率耗散(TPP):1500瓦特(在TA=25℃,Tp=1ms条件下)
    - 稳态功率耗散:在75℃环境温度下为6.5瓦特(对于0.375英寸长的引脚)
    - 正向浪涌电流(IFSM):200安培(单个半正弦波叠加在额定负载上)
    - 最大瞬时正向电压(仅适用于单向器件):3.5/5.0伏特(具体取决于VBR)
    - 工作和存储温度范围:-55℃到+175℃
    - 封装形式:DO-27(塑料封装)
    - 颜色标识:除双向器件外,色带标志阴极

    3. 产品特点和优势


    - 塑料外壳具有94V-0阻燃等级:提供更高的安全性。
    - 高瞬态抑制能力:可承受高达1500瓦特的瞬态电压。
    - 优秀的钳位能力:低动态电阻确保快速响应。
    - 低反向漏电流:典型值小于1μA。
    - 高温焊接保证:最高可达260℃。

    4. 应用案例和使用建议


    1. 应用案例:1.5KE系列TVS广泛应用于电源系统的瞬态保护、通信设备的雷击保护以及汽车电子的防浪涌保护等。
    2. 使用建议:建议在电路设计时根据实际应用场景选择合适的电压和电流规格。例如,在高电流环境下,需要选择更大的电流规格以保证可靠保护。同时,考虑到TVS的寄生电容,建议避免在高频信号路径中使用。

    5. 兼容性和支持


    - 兼容性:1.5KE系列TVS适用于标准DO-27封装的PCB设计,可直接替换同类器件。
    - 厂商支持:LGESemi公司提供了详尽的技术文档和客户支持服务,帮助用户更好地理解和应用这些产品。

    6. 常见问题与解决方案


    1. 问题:设备过热。
    - 解决方案:确保适当的散热措施,如使用铜散热片。
    2. 问题:漏电流大。
    - 解决方案:检查电路连接,确保所有引脚正确接地。
    3. 问题:保护效果差。
    - 解决方案:确认所选器件的规格满足应用需求。

    7. 总结和推荐


    1.5KE系列TVS凭借其出色的瞬态抑制能力和高可靠性,是电源系统和各类电子设备的理想保护方案。适用于各种恶劣环境,尤其适合高功率应用。综上所述,强烈推荐1.5KE系列TVS用于需要高效瞬态电压保护的应用场景。

1.5KE200A参数

参数
工作电压 171V
箝位电压 274V
击穿电压 190V
峰值脉冲电流 5.47A
峰值脉冲功率 1.5KW
极性 单向
通用封装 DO-27
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

1.5KE200A厂商介绍

LGE公司,即LG电子(LG Electronics),是韩国LG集团的子公司之一,成立于1958年,总部位于韩国首尔。LGE是全球领先的电子产品制造商,业务涵盖多个领域,包括家用电器、移动通信、家庭娱乐、商业解决方案等。

主营产品分类:
1. 家用电器:包括冰箱、洗衣机、空调、厨房电器等。
2. 移动通信:智能手机、平板电脑等。
3. 家庭娱乐:电视、音响、蓝光播放器等。
4. 商业解决方案:显示器、商业空调、数字标牌等。

应用领域:
LGE的产品广泛应用于家庭、商业、教育、医疗等多个领域,满足不同用户的需求。

LGE的优势:
1. 技术创新:LGE持续投入研发,拥有大量专利技术,引领行业发展趋势。
2. 品牌影响力:作为全球知名品牌,LGE享有良好的市场声誉和客户忠诚度。
3. 产品质量:LGE注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
4. 客户服务:LGE提供全方位的客户服务,包括售前咨询、售后支持等,提升客户满意度。

1.5KE200A数据手册

厂牌 PDF简要描述 下载
LGE/深圳鲁光电子 TVS二极管/ESD抑制器 LGE/深圳鲁光电子 1.5KE200A 1.5KE200A数据手册
