首页  >  产品百科  >  UBQ10A05L04HI

UBQ10A05L04HI

产品分类: TVS二极管/ESD抑制器
厂牌: YAGEO/台湾国巨
产品描述: 5V 单向 600W 5A 15V 6V UFDFN-10 贴片安装
供应商型号: YAG6699TR-ND
供应商: Digi-Key
标准整包数: 3000
YAGEO/台湾国巨 TVS二极管/ESD抑制器 UBQ10A05L04HI

UBQ10A05L04HI概述

    # YAGEO UBQ10A05L04HI:Ultra Low Capacitance ESD Protection Device

    产品简介


    YAGEO UBQ10A05L04HI 是一款专为高速数据接口设计的超低电容瞬态电压抑制(TVS)阵列,主要用于保护高敏感度组件免受静电放电(ESD)、电缆放电事件(CDE)及快速瞬变脉冲(EFT)所引起的过电压损害。该产品不仅具备高效的防静电能力,而且具有极低的信号损耗特性,非常适合应用于HDMI、UDI、DisplayPort、MDDI、Serial ATA 和Infiniband电路中。

    技术参数


    | 参数 | 标准值 | 单位 |
    |
    | ESD电压(接触放电) | ±20 | kV |
    | ESD电压(空气放电) | ±20 | kV |
    | 存储与工作温度范围 | -55~+150 | ℃ |
    | 反向断开电压(VRWM) | 5 | V |
    | 反向击穿电压(VBR) | 6 | V |
    | 反向泄漏电流(IR) | 1 | μA |
    | 钳位电压(8/20μs, 1A) | 9.8 | V |
    | 钳位电压(8/20μs, 4A) | 15 | V |
    | 峰值脉冲电流(8/20μs) | 5 | A |
    | 关态节电容(CJ) | 0.6 | pF |
    | 端口对地电容 | 0.3 | pF |

    产品特点和优势


    - 高性能ESD保护:符合IEC61000-4-2标准,具备高达20kV的ESD接触和空气放电防护能力。

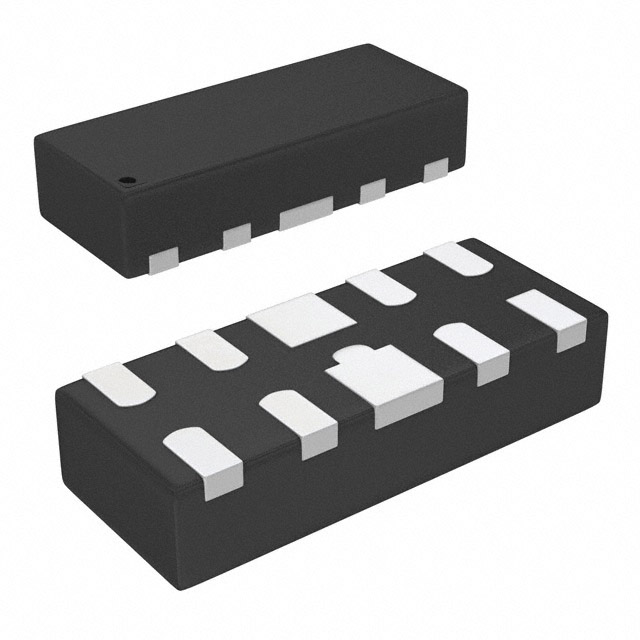

    - 紧凑型封装:采用QFN-10 (2.5×1.0×0.5mm) 封装,方便PCB布局。
    - 多功能保护:可以保护四条输入/输出线路。
    - 高效信号传输:超低电容(0.3pF)设计,适用于超过3GHz频率的应用。
    - 环保材料:无铅/符合RoHS标准。
    - 卓越的可靠性:满足UL 94V-0阻燃等级和J-STD-020的MSL等级1标准。

    应用案例和使用建议


    应用案例
    UBQ10A05L04HI适用于多种接口,例如HDMI 1.4、DVI、UDI、DisplayPort、MDDI端口、PCI Express以及Serial ATA。具体连接如图所示,每个端口均需安装一个UBQ10A05L04HI来实现全面的保护。
    使用建议
    为了确保最佳性能,在进行焊接时应遵循推荐的回流焊条件,如保持峰值温度在260℃到270℃之间,并确保整个焊接过程不超过8分钟。此外,建议在复杂的电路设计中合理安排UBQ10A05L04HI的位置,以减少信号衰减并提高抗干扰能力。

    兼容性和支持


    UBQ10A05L04HI与大多数主流的HDMI、UDI、DisplayPort、MDDI、Serial ATA 和Infiniband控制器和其他设备兼容。厂商提供详细的技术支持文档和售后服务,以确保客户能够顺利部署和维护相关系统。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频信号传输时信号衰减严重 | 重新检查安装位置和连接,确保没有其他因素干扰信号。 |
    | 静电放电保护效果不佳 | 检查焊接条件是否符合要求,并确认是否已正确安装。 |
    | 设备运行温度超出正常范围 | 调整设备的工作环境,确保在推荐的工作温度范围内运行。|

    总结和推荐


    综上所述,YAGEO UBQ10A05L04HI凭借其出色的ESD防护性能、极低的电容值以及易于集成的特性,在高速数据接口应用中表现出色。该产品不仅适用于各种消费电子产品,还可以广泛应用于工业自动化和通信基础设施等领域。基于以上评估,强烈推荐将YAGEO UBQ10A05L04HI用于需要高水平ESD保护和信号完整性保证的场合。

UBQ10A05L04HI参数

参数
峰值脉冲功率 600W
极性 单向
工作电压 5V
箝位电压 15V
击穿电压 6V
峰值脉冲电流 5A
10-UFDFN
通用封装 UFDFN-10
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UBQ10A05L04HI数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 TVS二极管/ESD抑制器 YAGEO/台湾国巨 UBQ10A05L04HI UBQ10A05L04HI数据手册

UBQ10A05L04HI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1291 ¥ 1.0703
6000+ $ 0.1238 ¥ 1.0258
9000+ $ 0.1114 ¥ 0.9233
30000+ $ 0.1098 ¥ 0.9096
75000+ $ 0.1031 ¥ 0.8548
库存: 12000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 3210.9
