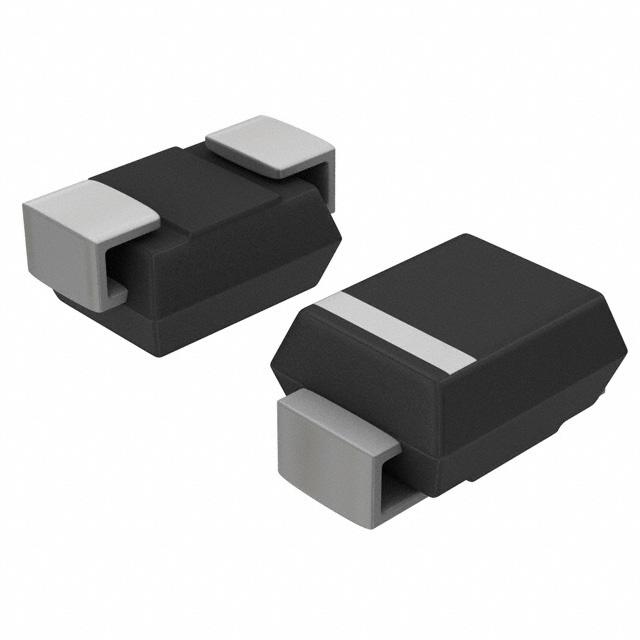

1.5SMC440CA/TR13

产品分类: TVS二极管/ESD抑制器
厂牌: YAGEO/台湾国巨
产品描述: 1.5KW 2.5A 602V 418V SMC(DO-214AB) 贴片安装
供应商型号: 3788476
供应商: 海外现货
标准整包数: 5
YAGEO/台湾国巨 TVS二极管/ESD抑制器 1.5SMC440CA/TR13

1.5SMC440CA/TR13概述


    产品简介


    1.5SMC系列瞬态电压抑制器(TVS)是一种适用于表面贴装的应用电子元器件,主要用于优化电路板空间。它们具有低剖面封装,内置应力释放功能,玻璃钝化结等特性。这些TVS广泛应用于各种场合,如输入/输出接口、交流/直流电源、低频信号传输线路(如RS232、RS485等)。此系列产品符合RoHS规范并采用无卤材料,具备卓越的瞬态电压保护性能。

    技术参数


    主要规格
    - 峰值脉冲功率:≥1500瓦特
    - 峰值脉冲电流:根据型号不同,范围从1000安培到数十毫安
    - 工作温度范围:-55℃至+150℃
    - 额定负载下的峰值前向浪涌电流:最高可达200安培
    电气特性
    - 反向击穿电压:6.8伏至600伏
    - 最大钳位电压:10.5伏至828伏
    - 逆向泄漏电流:小于1微安(在12伏以上)
    尺寸及包装
    - 封装尺寸:符合JEDEC DO-214AB标准
    - 包装方式:16毫米带(EIA标准RS-481)

    产品特点和优势


    - 低剖面封装:有助于减小设备的整体尺寸,适合于紧凑型设计。
    - 玻璃钝化结:提高热稳定性,降低漏电。
    - 快速响应时间:能够在极短的时间内响应瞬态电压变化。
    - 优秀的钳位能力:确保在高电压冲击下对敏感元件提供有效保护。
    - 兼容安全认证:通过了UL认证及IEC61000-4-2 ESD标准,增加了产品的可靠性和安全性。

    应用案例和使用建议


    应用案例
    - 在汽车电子系统中保护车载电源线路免受雷击或其他外部干扰导致的瞬态电压损害。
    - 在工业自动化控制设备中保护信号传输线路不受突发电压的影响。
    - 在通信设备中为数据线提供额外的保护层,防止因电磁干扰导致的数据损坏。
    使用建议
    - 确保安装时极性正确,特别是单向型号。
    - 注意产品的工作环境温度,避免长时间在高温环境下运行。
    - 定期检查与维护,特别是在极端条件下使用后。

    兼容性和支持


    - 本产品支持多种表面贴装工艺,可与各种标准焊盘和PCB材料兼容。
    - 厂商提供详尽的技术文档和支持服务,包括但不限于详细的焊接条件推荐。

    常见问题与解决方案


    1. 问题:逆向泄漏电流过大
    - 解决方法:检查是否超出了额定工作温度范围,必要时更换符合工作温度要求的型号。

    2. 问题:工作时温度过高
    - 解决方法:适当降低环境温度,增加散热措施,如加装散热片。

    3. 问题:无法正常响应瞬态电压
    - 解决方法:确认接线无误且极性正确,检查焊接质量,必要时请专业人员进行调试。

    总结和推荐


    1.5SMC系列瞬态电压抑制器以其紧凑的设计、高效的保护能力和广泛的应用范围,在同类产品中脱颖而出。尤其适合需要高效瞬态电压防护的场合。总体来看,这是一款性价比高的优秀产品,推荐在相关领域进行选择和使用。

1.5SMC440CA/TR13参数

参数
箝位电压 602V
击穿电压 418V
峰值脉冲电流 2.5A
峰值脉冲功率 1.5KW
极性 -
工作电压 -
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

1.5SMC440CA/TR13数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 TVS二极管/ESD抑制器 YAGEO/台湾国巨 1.5SMC440CA/TR13 1.5SMC440CA/TR13数据手册

1.5SMC440CA/TR13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.0799
10+ ¥ 1.6387
100+ ¥ 1.5126
500+ ¥ 1.4118
1000+ ¥ 1.3866
5000+ ¥ 1.3866
库存: 1619
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.38
