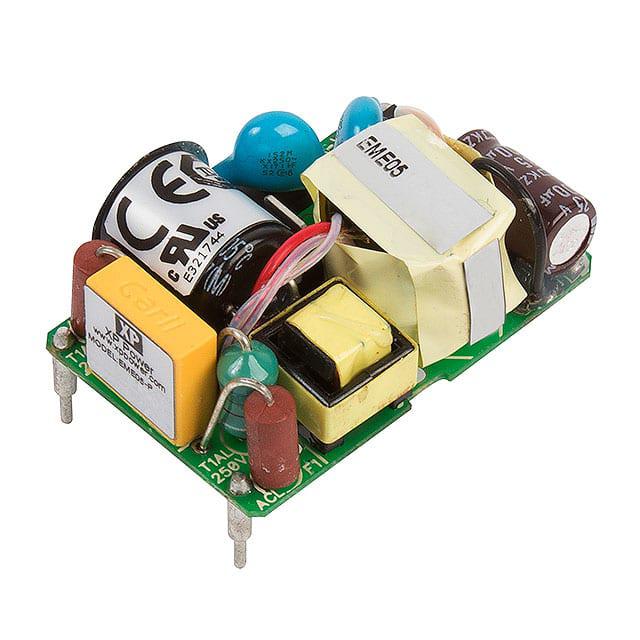

EME05US03-P

产品分类: AC-DC稳压器
厂牌: XP POWER
产品描述: 5W 1.51A 85V 3.3V 264V(AC) 支架安装,通孔安装 35.6mm*23.7mm*13mm
供应商型号: SG-EME05US03-P
供应商: 国内现货
标准整包数: 1
XP POWER AC-DC稳压器 EME05US03-P

EME05US03-P概述

    # EME05 Series AC-DC Power Supplies 技术手册

    产品简介


    EME05 系列是 XPPower 公司推出的开放框架和封装型 AC-DC 单输出电源模块,专为医疗设备设计。该系列提供两种机械选项:开放框架和封装式 PC 板安装版本。凭借通过全球医疗安全标准认证的优势,这些产品能够轻松集成到最新一代的医疗产品和应用中。该系列的特点包括紧凑尺寸、双绝缘(2 MOPP)、宽输出电压范围(3.3 至 48 V)和最高 3 年的保修期,特别适合医疗、健康科技等领域。

    技术参数


    以下是 EME05 系列的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注/条件 |
    |
    | 输出功率 | 5 | - | - | W | 峰值负载下持续 <30 秒,平均输出功率不超过额定值 |
    | 输入电压范围 | 85 | - | 264 | VAC | 额定输入范围,降额至 90% @ 85 VAC |
    | 工作温度范围 | -25 | +70 | - | °C | 线性降额,+50°C 时 100%,+70°C 时 50% |
    | 效率 | - | 80 | - | % | 典型效率 |
    | 绝缘耐压(输入到输出) | - | 4000 | - | VAC | 2 x MOPP(患者保护等级) |
    | 起动延时 | - | 2 | - | s
    | 持续时间限制 | - | 30 s | - | - | 130% 峰值负载,每次持续 <30 秒 |
    | 输出电压 | 3.3 | - | 48 | VDC | 可选电压范围 |
    | 线性调节(线路变化) | - | ±0.5 | - | %
    | 负载调节(负载变化) | - | ±1 | - | %
    | 纹波和噪声 | 50 | - | 200 | mV pk-pk | 不同电压范围不同带宽 |
    | 过压保护 | 115 | - | 140 | % Vnom | 超过保护阈值后自动重置 |
    | 过载保护 | 130 | - | 200 | % Vnom | Hiccup 模式 |

    产品特点和优势


    EME05 系列具备以下显著特点和优势:
    1. 紧凑设计:仅需 1.5 x 1.0 x 0.6 英寸的空间,方便集成到医疗设备中。
    2. 高可靠性:通过医疗设备相关标准(如 EN60601-1),确保安全和合规。
    3. 双绝缘保护:符合 2 x MOPP(两次病人保护),安全性极高。
    4. 广泛的应用支持:涵盖从 3.3V 到 48V 的单输出电压,适用于多种医疗设备需求。
    5. 长寿命保障:提供长达 3 年的保修服务。

    应用案例和使用建议


    应用案例
    - 医用监护仪:为生命体征监测设备提供稳定电源。
    - 便携式医疗设备:满足便携性和低功耗的需求。
    - 手术辅助设备:高精度供电需求下的可靠电源供应。
    使用建议
    - 确保电源运行环境温度在允许范围内,超过 +50°C 时需要线性降额。
    - 在峰值负载情况下,注意限制连续工作时间不超过 30 秒。
    - 根据设备要求选择合适电压输出版本,以减少纹波和噪声干扰。

    兼容性和支持


    - 兼容性:EME05 系列与主流医疗设备接口标准化设计兼容,适配各类通用医疗设备。
    - 技术支持:XPPower 提供全面的技术文档和支持服务,涵盖安装指南、维修手册等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动超出规定范围 | 检查输入电压是否在 85-264 VAC 内 |
    | 设备突然关闭,无法重新启动 | 检查是否触发了过压或过载保护功能 |
    | 设备长时间运行发热量较大 | 加强散热设计,降低环境温度 |

    总结和推荐


    EME05 系列以其紧凑的设计、高可靠性、广泛的适用性成为医疗行业不可或缺的电源解决方案。它满足全球医疗设备的安全标准,并提供卓越的性能表现。因此,对于需要高性能、高安全性的医疗设备,我们强烈推荐使用 EME05 系列 AC-DC 电源模块。

EME05US03-P参数

参数
输出电流 1.51A
电压 - 电源(Vcc/Vdd) -
最小输出电压 -
占空比 -
最小输入电压 85V
隔离 -
功率 5W
最大输入电压 264V(AC)
故障保护 -
最大输出电压 3.3V
拓扑 -
内部开关 -
击穿电压 -
开关频率 -
长*宽*高 35.6mm*23.7mm*13mm
安装方式 支架安装,通孔安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

EME05US03-P厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

EME05US03-P数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC稳压器 XP POWER EME05US03-P EME05US03-P数据手册
