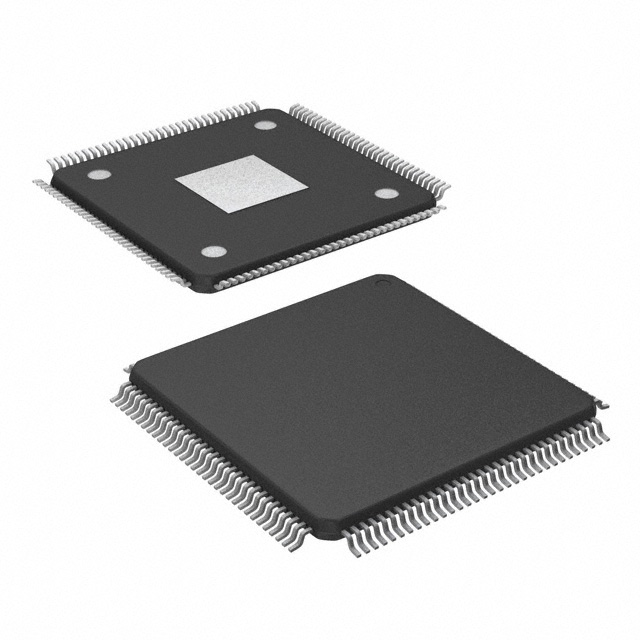

XE216-512-TQ128-C20

产品分类: 微控制器(MCU)
厂牌: XMOS
产品描述: 950mV~3.6V 512KB ROM 外部 67 16 RGMII,USB 32bit XCore TQFP-128
供应商型号: XE216-512-TQ128-C20
供应商: 海外现货
标准整包数: 1
XMOS 微控制器(MCU) XE216-512-TQ128-C20

XE216-512-TQ128-C20概述

    XE216-512-TQ128 多核微控制器技术手册

    1. 产品简介


    XE216-512-TQ128 是一种高性能多核微控制器,属于 xCORE-200 系列的一部分。该产品具备先进的多核 RISC 架构,适用于多种嵌入式系统应用。XCORE-200 系列微控制器通过低延迟和定时确定性的架构,实现了实时任务的同时执行与任务间的高效通信。

    2. 技术参数


    核心参数
    - 核心数:2个 xCORE 片上系统(Tiles),每个片包含 8 个逻辑核心,总计 16 个逻辑核心。
    - 处理能力:单个逻辑核心的最大处理能力为 1/5 到 1/8 片 MIPS。双核模式下可达到 2000 MIPS。
    - 寄存器:每个逻辑核心提供 16 个 32 位专用寄存器。
    - 指令集:包含 167 条高密度 16/32 位指令,大多数指令单周期执行。
    内存
    - 内部 SRAM:每片集成 512 KB 的单周期 SRAM,最大可达 256 KB。
    - 内部 OTP:每片集成 16 KB 的一次性编程内存,最大可达 8 KB。
    I/O 端口
    - 通用 I/O:81 个通用 I/O 端口,支持配置为输入或输出。
    - 通信接口:支持 USB PHY、RGMII 接口等,具有高密度端口。
    电源和时钟
    - 电源:提供多种电源电压,包括数字电源 VDD 和模拟电源 VDDIOL、VDDIOT、VDDIOR。
    - 时钟:内部集成了多个可编程时钟块和锁相环(PLL)以生成高精度时钟信号。
    环境和功耗
    - 温度范围:商业级 0°C 至 70°C,工业级 -40°C 至 85°C。
    - 电流消耗:典型值为 570 mA。
    封装
    - 包装:采用 128 引脚 TQFP 封装,引脚间距为 0.4 mm。

    3. 产品特点和优势


    显著特点
    - 多核架构:具备 16 个逻辑核心,实现并行任务处理。
    - 硬件资源丰富:集成多种硬件资源如定时器、锁定机制等,增强系统灵活性。
    - 安全性:支持编程锁和 AES 启动加载程序,确保安全性和数据保护。
    优势
    - 高性能:高达 2000 MIPS 的处理能力,满足复杂计算需求。
    - 高可靠性:定时确定性设计保证了系统运行的稳定性。
    - 易于开发:提供了丰富的软件库和开发工具,便于用户快速上手。

    4. 应用案例和使用建议


    应用场景
    - 物联网设备:支持 USB、RGMII 等多种通信接口,适用于物联网网关和节点。
    - 网络设备:可用于构建路由器、交换机等网络设备,通过 RGMII 实现高速数据传输。
    - 音视频处理:通过内置的 DSP 功能,可以用于音频和视频处理设备。
    使用建议
    - 电源管理:需合理配置电源管理和时钟信号,以减少功耗和提高系统稳定性。
    - 软件开发:建议利用 xTIMEcomposer Studio 进行程序编写和调试,结合软件库快速实现功能。
    - 硬件集成:在 PCB 设计过程中,参照示例电路图和布线检查清单,确保系统正常工作。

    5. 兼容性和支持


    兼容性
    - 其他组件:XEOS216-512-TQ128 与其他符合标准的 USB PHY 和 RGMII 接口设备兼容。
    - 软件支持:提供 C/C++ 及 xC 开发环境,可与多种开发工具集成。
    技术支持
    - 文档和支持:用户可以从官方网站下载最新版本的技术文档和更新。
    - 技术支持团队:XMOS 提供在线支持,帮助用户解决技术问题。

    6. 常见问题与解决方案


    常见问题
    - 无法启动:检查电源连接和复位信号。
    - 通讯异常:确认相关引脚配置正确,检查硬件连接。
    - 功耗过高:优化代码,降低时钟频率。
    解决方案
    - 电源故障:重新检查电源连接,确保所有电源引脚接地良好。
    - 引脚配置错误:参考手册详细配置引脚,确保正确无误。
    - 时钟设置:适当调整时钟设置,使用内部或外部振荡器优化性能。

    7. 总结和推荐


    综合评估
    XCORE-200 系列的 XE216-512-TQ128 是一款强大的多核微控制器,拥有出色的处理能力和灵活的硬件资源。其独特的硬件确定性设计使其非常适合于需要高性能和稳定性的应用场合。
    推荐
    对于寻求高性能、高可靠性和易开发的多核微控制器的用户,强烈推荐使用 XE216-512-TQ128。在选择时应注意具体应用场景和电源管理需求,以最大化发挥其性能。

XE216-512-TQ128-C20参数

参数
最大时钟频率 -
核心处理器 XCore
数据转换器 -
接口类型 RGMII,USB
数据总线宽度 32bit
振荡器类型 外部
最大工作供电电压 -
最小工作供电电压 -
RAM大小 512KB
I/O数量 67
程序存储器类型 ROM
内核数 16
电压-电源(Vcc/Vdd) 950mV~3.6V
EEPROM大小 -
速度 -
外设 -
程序存储器大小 -
通用封装 TQFP-128
零件状态 在售
包装方式 托盘

XE216-512-TQ128-C20厂商介绍

XMOS是一家英国的半导体公司,专注于开发高性能的音频和语音处理解决方案。公司主营产品分为两大类:

1. 音频处理器:XMOS的音频处理器专为高性能音频应用设计,包括数字信号处理器(DSP)和音频接口芯片。这些产品广泛应用于专业音频、消费电子和汽车音响系统,能够提供高质量的音频处理和信号转换。

2. 语音处理器:XMOS的语音处理器专为语音识别和语音交互应用设计,包括低功耗的语音识别芯片和集成解决方案。这些产品广泛应用于智能家居、智能音箱和可穿戴设备,能够实现高效的语音识别和处理。

XMOS的优势在于:

1. 高性能:XMOS的产品能够提供高性能的音频和语音处理能力,满足专业和高端市场的需求。

2. 低功耗:XMOS的语音处理器在保持高性能的同时,能够实现低功耗运行,适合电池供电的移动设备。

3. 易于集成:XMOS提供完整的软件和硬件开发工具,方便客户快速集成和开发。

4. 定制化服务:XMOS提供定制化的解决方案,满足客户的特定需求。

XE216-512-TQ128-C20数据手册

厂牌 PDF简要描述 下载
XMOS 微控制器(MCU) XMOS XE216-512-TQ128-C20 XE216-512-TQ128-C20数据手册

XE216-512-TQ128-C20封装设计

查看详情并下载
Symbol
Footprint
3D Model
