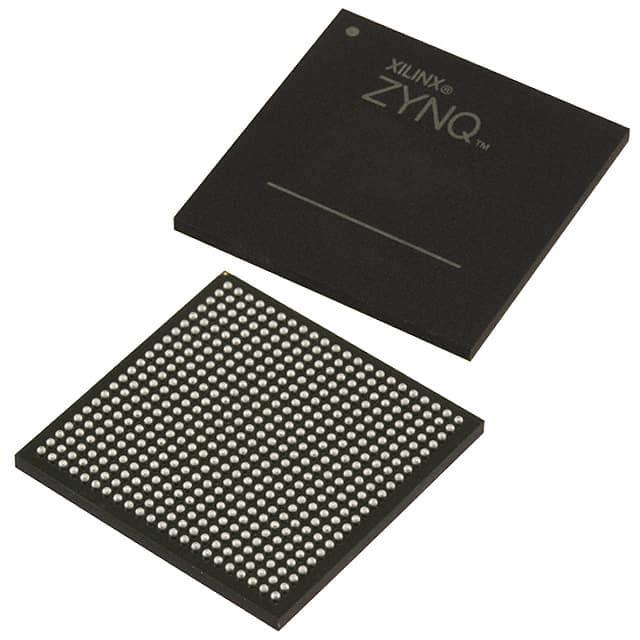

XC7Z020-1CLG484C

产品分类: 微控制器(MCU)
厂牌: XILINX
产品描述: 667MHz 256KB SRAM DMA 130 950mV 1.05V CANbus,EBI,EMI,Ethernet,I2C,MMC,SD,SDIO,SPI,UART,USART,USB OTG Dual ARM® Cortex®-A9 MPCore™ with CoreSight™ SBG-484 贴片安装 19mm*19mm*1.47mm
供应商型号: XC7Z020-1CLG484C
供应商: 云汉优选
标准整包数: 10
XILINX 微控制器(MCU) XC7Z020-1CLG484C

XC7Z020-1CLG484C概述

    Zynq-7000 SoC 技术手册解析

    1. 产品简介


    Zynq-7000系列是基于赛灵思SoC架构的片上系统(SoC),集成了功能丰富的双核或单核ARM Cortex-A9处理系统(PS)和28纳米可编程逻辑(PL)。这些产品将处理系统与可编程逻辑集成在一个设备中,提供了FPGA的灵活性和ASIC的高性能、低功耗和易用性。Zynq-7000系列广泛应用于汽车驾驶员辅助系统、广播摄像机、工业电机控制、智能相机、LTE无线电和基站、医疗诊断成像、多功能打印机以及视频和夜视设备等领域。

    2. 技术参数


    - 处理系统
    - ARM Cortex-A9双核或单核处理器
    - 处理器频率:最高可达1 GHz
    - NEON媒体处理引擎和单精度/双精度浮点单元
    - 每个核心的DMIPS/MHz性能:2.5
    - 高速缓存:每个核心32 KB的指令和数据高速缓存,共享512 KB的二级高速缓存
    - 内存:256 KB的片上RAM(OCM)
    - 外部内存接口:支持DDR3、DDR3L、DDR2和LPDDR2
    - 硬件加速安全特性:包括RSA认证、AES和SHA 256位解密与验证
    - 可编程逻辑
    - 可配置逻辑块(CLB):LUT、触发器、加法器
    - 块RAM:高达19.2 Mb
    - 数字信号处理(DSP)块:最高可达2020个18x25乘法器
    - 片上混合信号(AMS)/XADC:2个12位模数转换器,支持高达17个差分输入通道

    3. 产品特点和优势


    - 高度集成:集成了双核ARM Cortex-A9处理器和可编程逻辑,提高了系统性能和灵活性。
    - 卓越的计算能力:每个核心的高DMIPS/MHz性能和NEON媒体处理引擎使其适用于高性能计算任务。
    - 丰富的外设接口:支持多种通信协议和接口,如以太网、USB、CAN、SPI等,满足多样化的连接需求。
    - 高效的安全机制:集成的硬件加速安全特性确保了系统的安全性。
    - 可扩展性:不同型号的Zynq-7000 SoC提供不同的资源组合,可以根据应用需求选择合适的型号。

    4. 应用案例和使用建议


    - 工业自动化:Zynq-7000可用于实现工业电机控制和机器视觉系统。建议在设计时充分考虑实时性能和可靠性要求,合理利用硬件加速特性以提高系统响应速度。
    - 视频处理:对于需要高速数据传输的应用,可以利用其多通道DMA控制器来优化数据流管理。此外,使用高级操作系统如Linux可以简化软件开发流程。
    - 车载娱乐系统:为了保证系统的稳定性和安全性,可以采用Zynq-7000的TrustZone安全特性,并结合硬件加速的安全措施来保护数据。

    5. 兼容性和支持


    - Zynq-7000 SoC具有广泛的外部内存和外设接口兼容性,支持多种类型的内存和传感器。赛灵思提供了全面的软件工具和支持服务,包括Vivado Design Suite和大量的IP核库,便于开发者进行快速原型设计和产品开发。


    6. 常见问题与解决方案


    - 问:如何解决启动时出现的硬件异常?
    - 答:首先检查所有连接是否正确无误。如果问题仍然存在,请参考Xilinx官方文档中关于硬件初始化的部分,或者联系技术支持获取进一步帮助。

    - 问:如何优化系统的电源管理?
    - 答:利用Zynq-7000的分离式电源域特性,可以在不需要时关闭PL部分以节省电力。通过调整运行模式和配置时钟频率也可以有效降低功耗。

    7. 总结和推荐


    Zynq-7000 SoC凭借其强大的处理能力和灵活的可编程逻辑,为各类嵌入式系统提供了优秀的解决方案。无论是对实时性能要求极高的工业应用还是需要高效处理视频数据的多媒体系统,Zynq-7000都是一个值得推荐的选择。如果您正在寻找一个集高性能和高灵活性于一身的SoC解决方案,Zynq-7000无疑是一个理想的选择。

XC7Z020-1CLG484C参数

参数
核心处理器 Dual ARM® Cortex®-A9 MPCore™ with CoreSight™
速度 667MHz
EEPROM大小 -
数据总线宽度 -
内核数 -
最大时钟频率 -
振荡器类型 -
程序存储器类型 SRAM
程序存储器大小 -
外设 DMA
接口类型 CANbus,EBI,EMI,Ethernet,I2C,MMC,SD,SDIO,SPI,UART,USART,USB OTG
数据转换器 -
电压-电源(Vcc/Vdd) -
I/O数量 130
最大工作供电电压 1.05V
RAM大小 256KB
最小工作供电电压 950mV
长*宽*高 19mm*19mm*1.47mm
通用封装 SBG-484
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

XC7Z020-1CLG484C厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC7Z020-1CLG484C数据手册

厂牌 PDF简要描述 下载
XILINX 微控制器(MCU) XILINX XC7Z020-1CLG484C XC7Z020-1CLG484C数据手册

XC7Z020-1CLG484C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 135.6
50+ ¥ 132
200+ ¥ 128.4
库存: 500
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1356
