649008113322

产品分类: 矩形连接器 - 外壳
厂牌: WURTH
产品描述: Wurth伍尔特 连接器外壳, 8路, 4.2mm节距, 2行
供应商型号: ET-1841224
供应商: 海外现货
标准整包数: 10

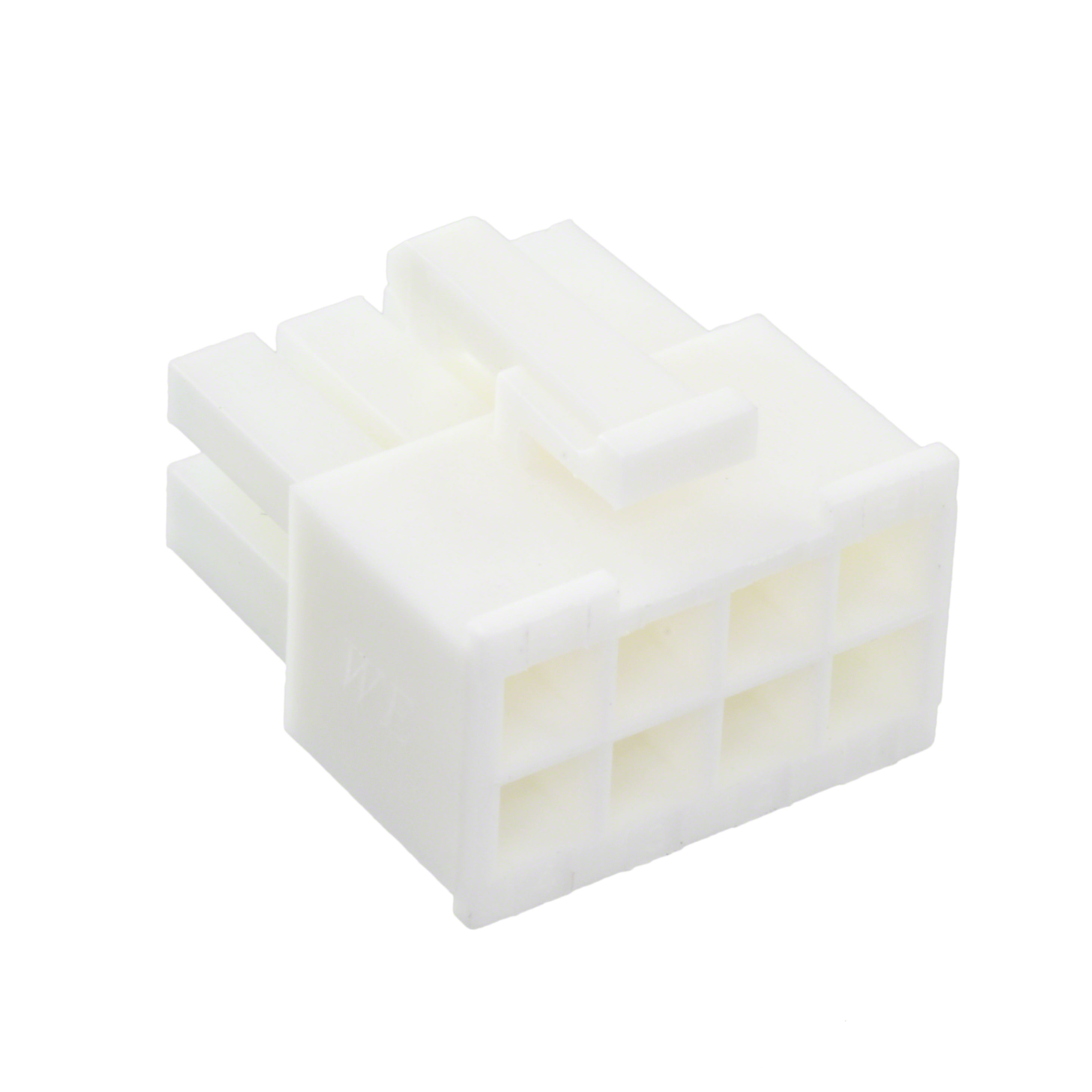

WURTH 矩形连接器 - 外壳 649008113322

649008113322概述

    WR-MPC4 Dual Row Female Receptacle Housing 技术手册

    产品简介


    WR-MPC4 Dual Row Female Receptacle Housing 是一款专为一般电子设备设计的连接器组件。这款接插件具有8个引脚,采用4.20 mm的间距设计,特别适用于需要多针连接的电子设备中。这种类型的连接器广泛应用于消费电子、通信设备以及工业控制等领域,为用户提供高效可靠的电气连接解决方案。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 引脚数 | 8
    | 引脚间距 | 4.20 | mm |
    | 绝缘材料 | PA66
    | 绝缘材料阻燃等级 | UL94 V-0
    | 绝缘材料颜色 | 白色
    | 操作温度范围 | -40至+105 | °C |
    | 耐电压(AC) | 1500 | V |
    | 绝缘电阻 | 1000 | MΩ |

    产品特点和优势


    WR-MPC4 Dual Row Female Receptacle Housing 的特点和优势在于其高性能和可靠性。具体来说:
    1. 高耐电压:能够承受1500V(AC)的耐电压,确保连接稳定可靠。
    2. UL94 V-0 等级:采用PA66材料,符合UL94 V-0阻燃标准,具备出色的防火性能。
    3. 广泛的温度适应性:操作温度范围宽达-40°C至+105°C,适合各种恶劣环境。
    4. 良好的绝缘性能:绝缘电阻达到1000MΩ,保证电气连接的安全性。
    5. 高精度尺寸:所有尺寸公差均符合DIN ISO 2768-1m标准,确保安装和配合的精确性。

    应用案例和使用建议


    WR-MPC4 Dual Row Female Receptacle Housing 适用于多种场合,例如:
    1. 消费电子设备:作为板间连接器,实现高效的信号传输和电源供应。
    2. 通信设备:用于模块间的快速连接,提高设备集成度。
    3. 工业控制系统:确保设备在复杂环境下也能稳定运行。
    使用建议:
    - 在焊接过程中,需严格按照指定的焊接规范进行,以保证连接器的可靠性和稳定性。
    - 清洗过程中避免使用刷子,以免对功能性区域造成损坏。
    - 在进行封装或涂覆时,推荐手动检查以确保无缺陷。

    兼容性和支持


    - 兼容性:推荐与Würth Elektronik eiSos GmbH & Co. KG的其他对应产品及工具一起使用,以确保最佳兼容性。
    - 支持:厂商提供详尽的技术支持和售后服务,如需进一步帮助可联系销售人员或技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 高温下连接器性能下降 | 确保操作温度不超出-40°C至+105°C范围 |
    | 连接器无法正常插入 | 检查引脚和插座是否有变形或损伤 |
    | 连接器耐压测试失败 | 确认焊接工艺及材料符合要求 |

    总结和推荐


    WR-MPC4 Dual Row Female Receptacle Housing 是一款值得信赖的连接器产品,其在安全性、可靠性和性能方面表现出色。适用于多种电子设备的应用场景,具备优异的耐高温、高电压和高绝缘性能。鉴于其广泛的应用前景和优良的用户体验,强烈推荐在设计和开发阶段选择此款连接器,以确保项目成功实施。

649008113322参数

参数
针脚数 8pin
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 18mm(长度)*11.6mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

649008113322厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

649008113322数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 外壳 WURTH 649008113322 649008113322数据手册

649008113322封装设计

查看详情并下载
Symbol
Footprint
3D Model
