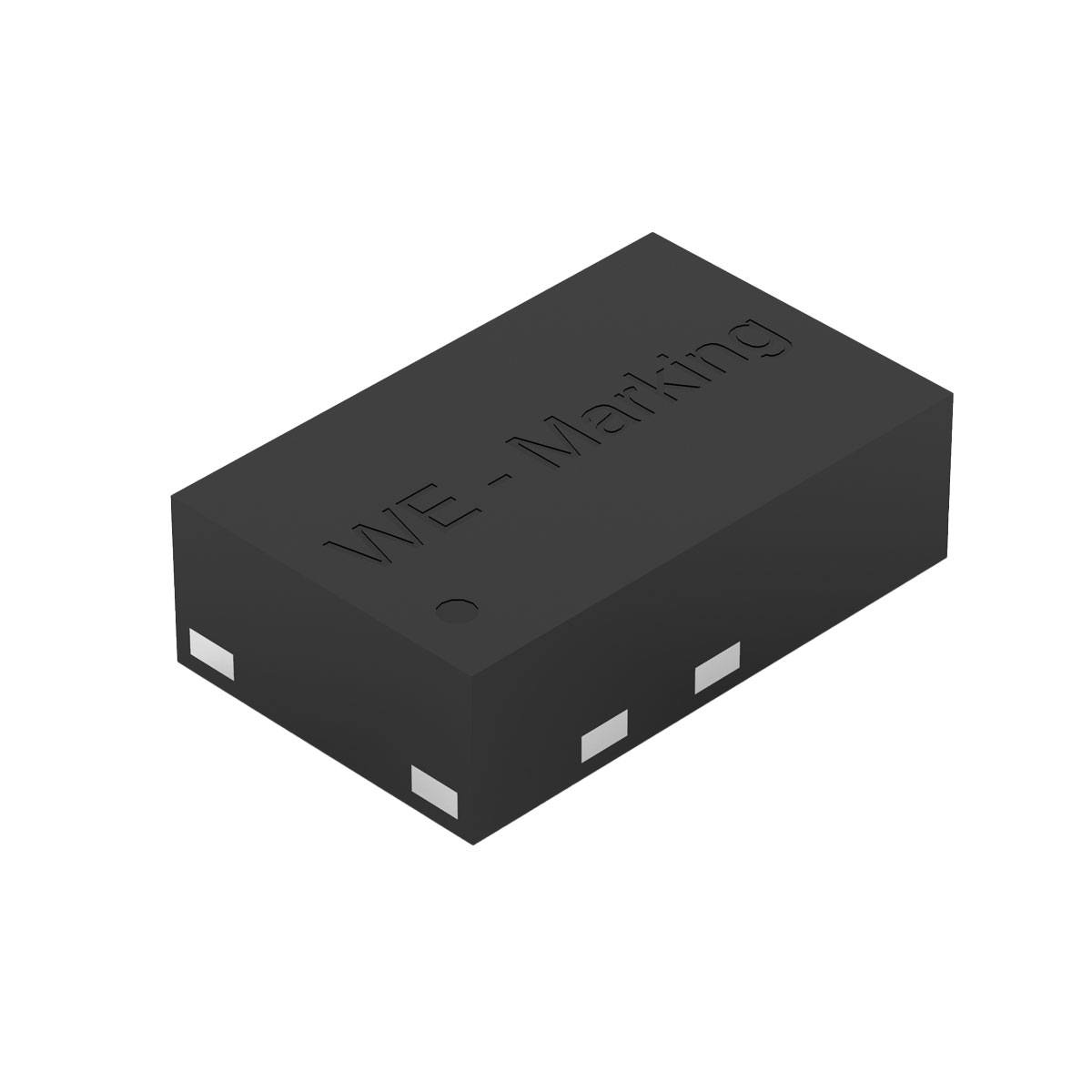

824032815

产品分类: TVS二极管/ESD抑制器
厂牌: WURTH
产品描述:
供应商型号: 4066203
供应商: 海外现货
标准整包数: 5
WURTH TVS二极管/ESD抑制器 824032815

824032815概述

    WE-TVS TVS Diode – Standard Series Technical Overview

    1. 产品简介


    产品类型: TVS二极管
    主要功能: 用于瞬态电压抑制,保护电子设备免受过压和静电放电的影响
    应用领域: 适用于各种电子设备,特别是需要保护电子电路免受瞬时高能量脉冲影响的应用场合,如通信设备、汽车电子和工业控制系统

    2. 技术参数


    - 尺寸: 1.6 mm × 1.0 mm × 0.5 mm (公差±0.05 mm)
    - 引脚标记: Pin 1标记为“•”,标示为“3X”(其中X表示日期码)
    - 焊盘推荐布局:
    - 1.0 mm × 0.625 mm
    - 1.85 mm × 0.625 mm
    - 绝对最大额定值:
    - 反向峰值脉冲电流 (I Peak): 100 A (tp = 8/20 µs)
    - 静电放电空气击穿能力: 30 kV
    - 静电放电接触击穿能力: 30 kV
    - 认证: RoHS (2011/65/EU & 2015/863), REACH ([(EC)1907/2006]), 卤素无卤素 (JEDEC JS709B 和 IEC 61249-2-21)
    - 工作温度范围: -55°C 到 +85°C
    - 存储条件: 原包装内温度<40°C,相对湿度<75% RH
    - 潮湿敏感度等级 (MSL): 1

    3. 产品特点和优势


    - 高可靠性: 经过严格的环境测试,确保在恶劣条件下仍能正常工作
    - 低钳位电压: 在IEC 61000-4-2+8kV接触模式下的钳位电压仅为6V,确保电路的安全
    - 双向导电: 支持正负极性的电流抑制,适用于多种应用场合
    - 封装紧凑: DFN1610-2L 封装使其易于安装在小型化设备中

    4. 应用案例和使用建议


    - 通信设备: 在网络通信设备中使用,保护电路板上的关键IC
    - 汽车电子: 安装在汽车电子控制单元中,防止静电和电压突变对电路的影响
    - 工业自动化: 用于各种传感器接口的保护,延长传感器的使用寿命
    使用建议:
    - 在设计电路时,需充分考虑过压事件的发生频率和强度,选择合适的TVS二极管参数
    - 为了提高防护效果,可以采用多个TVS二极管并联的方式

    5. 兼容性和支持


    - 兼容性: 本产品与其他标准电子元件兼容,可直接焊接在PCB上
    - 支持: 生产商提供详细的焊接工艺参数,以确保正确安装和焊接。此外,制造商还提供技术支持和培训服务

    6. 常见问题与解决方案


    - 问题1: 静电放电导致损坏
    解决方案: 使用接地良好的设备进行操作,确保工作台面无静电积累
    - 问题2: 高温下工作性能下降
    解决方案: 确保良好的散热设计,避免组件长时间处于高温环境中
    - 问题3: 防护失效
    解决方案: 检查焊接质量,确保焊接参数符合制造商推荐的标准

    7. 总结和推荐


    综合评估:
    WE-TVS TVS二极管是一款专为通用电子设备设计的高效瞬态电压抑制器。它具有高可靠性、低钳位电压和双向导电的特点,适用于多种应用场景。虽然在某些特殊领域的使用可能需要额外的评估和许可,但其出色的性能使其成为许多设备的理想选择。
    推荐使用:
    强烈推荐在需要高效瞬态电压保护的电路设计中使用此产品。只要遵循制造商提供的安装指南和注意事项,该产品将在您的应用中表现出色。

824032815参数

参数
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
包装方式 卷带包装

824032815厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

824032815数据手册

厂牌 PDF简要描述 下载
WURTH TVS二极管/ESD抑制器 WURTH 824032815 824032815数据手册

824032815封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.1755
50+ ¥ 6.4292
250+ ¥ 6.3144
500+ ¥ 6.3144
1500+ ¥ 6.1996
3000+ ¥ 6.1996
15000+ ¥ 6.1996
30000+ ¥ 6.1996
库存: 911
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 35.87
