824015043

产品分类: TVS二极管/ESD抑制器
厂牌: WURTH
产品描述:
供应商型号: 4066199
供应商: element14
标准整包数: 5

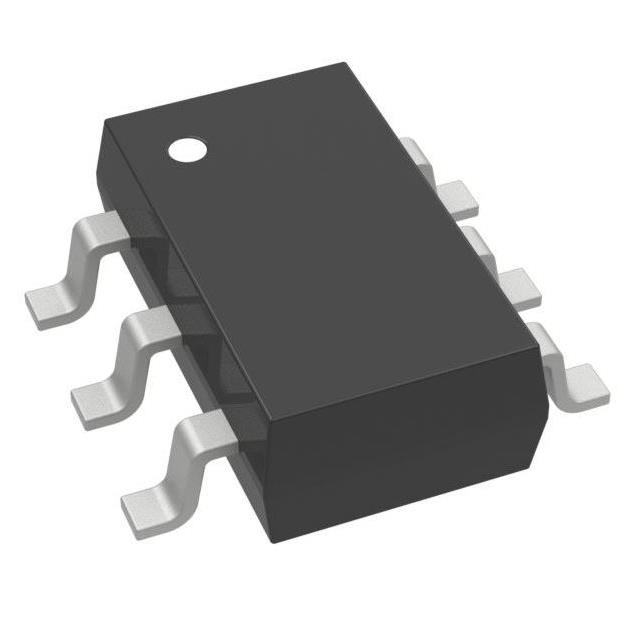

WURTH TVS二极管/ESD抑制器 824015043

824015043概述


    产品简介


    WE-TVS TVS二极管 – 高速系列
    型号:824015043
    WE-TVS TVS二极管是为通用电子设备设计的一款高速瞬态电压抑制器。该二极管采用SOT23-6L封装形式,适用于各种需要快速响应和可靠保护的应用场合。本产品特别适合于工业自动化、通信设备、汽车电子等领域。

    技术参数


    - 尺寸(毫米)
    - 最大长度:1.6 bsc.
    - 最大宽度:2.9 bsc.
    - 引脚间距:0.51 (+0.09, -0.21)
    - 引脚直径:0.4 (+0.05, -0.10)
    - 引脚高度:0.1 (+0.05, -0.10)
    - 引脚标记:0.6 ref.
    - 引脚孔径:2.8 bsc.
    - 引脚中心距:0.95 bsc.
    - 角度:3,0° (+5,0, -3,0)
    - 产品标记
    - 引脚1标识
    - 标记格式:513XY(X=日期代码;Y=控制代码)
    - 推荐焊盘图案
    - 焊盘宽度:2.5 mm
    - 焊盘长度:1.1 mm
    - 引脚孔径:0.6 mm
    - 焊盘中心距:0.95 mm
    - 引脚间距:1.9 mm
    - 引脚孔深:1.25 mm
    - 焊盘长度:1.1 mm
    - 元件位置:1 3 6
    - 元件位置:4
    - 电气特性
    - 绝对最大额定值(环境温度25°C)
    - 峰值脉冲电流:30 A(反向);80 A(EFT)
    - ESD空气放电能力:30 kV
    - ESD接触放电能力:30 kV
    - 电气特性
    - 操作电压(VCh):3.3 V(I/O到GND)
    - 直流操作电压(VDC):3.6 V(VDD到GND)
    - 反向击穿电压(VBR):4.5-7 V(I/O到GND;IBR=1 mA)
    - 泄漏电流(ICh Leak):1 µA(I/O到GND;VI/O=VCh;VGND=0V)
    - 正向电压(VF):0.7-1 V(GND到I/O;IF=15 mA)
    - 通道输入电容(CCh):2-2.5 pF(VDD=3.3V;VI/O=1.65V;VGND=0V;f=1 MHz)
    - 通道间输入电容(CCross):0.2-0.3 pF(VDD=3.3V;VI/O=1.65V;VGND=0V;f=1 MHz)
    - 通道ESD钳位电压(VCh Clamp ESD):7.5 V(I/O到GND)
    - 通道浪涌钳位电压(VCh Clamp Surge):10 V(I/O到GND)
    - 存储条件
    - 存储温度:<40°C
    - 存储湿度:<75% RH

    产品特点和优势


    1. 高可靠性:WE-TVS TVS二极管经过严格的质量控制,确保在恶劣环境中仍能正常工作。
    2. 高安全性:具备出色的ESD防护能力,能够在不牺牲性能的情况下提供卓越的保护。
    3. 广泛的温度范围:可以在-55°C至+125°C的宽温度范围内稳定工作,适用于各种严苛环境。
    4. 低漏电流:极低的泄漏电流确保更高的系统效率和稳定性。
    5. 紧凑设计:采用SOT23-6L封装,具有较小的占板面积,便于布局设计。

    应用案例和使用建议


    应用案例
    1. 工业自动化:适用于电机控制和传感器接口电路,提供有效的ESD保护。
    2. 通信设备:用于数据线的瞬态电压抑制,保护敏感的通信设备。
    3. 汽车电子:用于车载网络和传感器的保护,确保信号传输的安全性和稳定性。
    使用建议
    1. 正确安装:确保所有引脚正确连接,并避免物理损坏。
    2. 焊接工艺:遵循推荐的回流焊曲线,确保良好的焊接质量。
    3. 环境条件:在设计时考虑极端环境条件的影响,以确保长期稳定性。

    兼容性和支持


    WE-TVS TVS二极管设计兼容广泛的应用领域,适用于多种电子设备。制造商提供详尽的技术文档和支持,帮助客户进行有效的设计集成。此外,用户还可以联系制造商获取进一步的技术咨询和售后服务。

    常见问题与解决方案


    1. 问题:如何正确存储这些二极管?
    - 解答:将二极管存放在原包装中,并保持在温度低于40°C且湿度低于75%RH的条件下。如果长时间存放超过12个月,建议重新检查和评估。
    2. 问题:如何确保焊接质量?
    - 解答:严格按照推荐的回流焊曲线进行焊接,确保焊接过程符合技术规范。
    3. 问题:如何判断二极管已损坏?
    - 解答:通过测试二极管的正向和反向特性来判断是否损坏,如正向电压或反向击穿电压不符合标准值,则可能已经损坏。

    总结和推荐


    WE-TVS TVS二极管是一款高性能、高可靠性的瞬态电压抑制器,适合多种应用场合。它具备出色的ESD防护能力和宽温度范围,确保在各种复杂环境下仍能稳定工作。推荐在工业自动化、通信设备、汽车电子等应用中使用此产品。如果您对产品的具体应用有任何疑问,建议联系技术支持获取更详细的信息。

824015043参数

参数
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
通用封装 SOT-23-6
包装方式 卷带包装
