649005013322

产品分类: 矩形连接器 - 外壳
厂牌: WURTH
产品描述: Wurth伍尔特 连接器外壳, 5路, 4.2mm节距, 1行
供应商型号: 2113404
供应商: 海外现货
标准整包数: 10

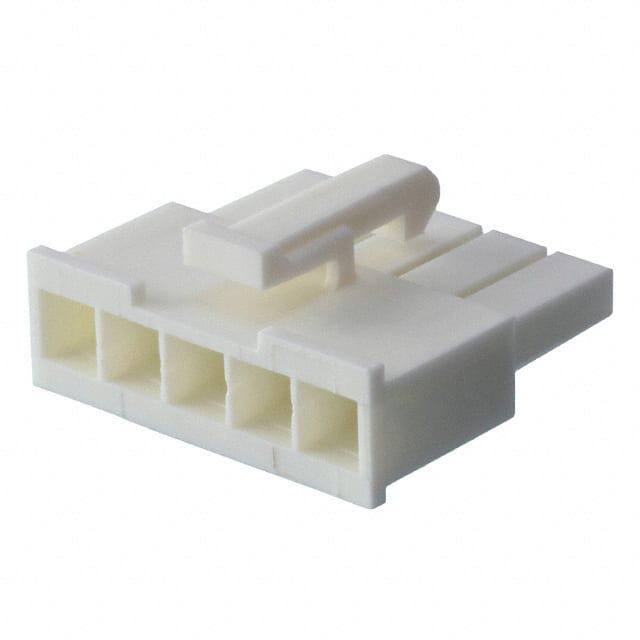

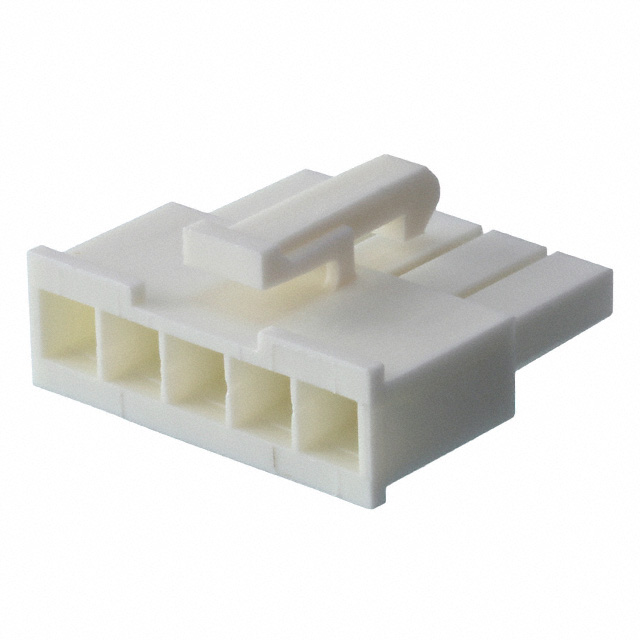

WURTH 矩形连接器 - 外壳 649005013322

649005013322概述

    WR-MPC4 Single Row Female Receptacle Housing 技术手册

    产品简介


    WR-MPC4 Single Row Female Receptacle Housing 是一种专门设计用于一般电子设备的连接器组件。它包含5个引脚,采用4.2毫米间距(Pitch P),能够满足大多数电子设备连接需求。这款产品适用于广泛的电子设备中,如消费电子、工业控制设备等。由于其通用性,它可以被广泛应用于各种电路板设计中,为工程师提供了可靠的选择。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 尺寸 (Pl) | 7.4 ±0.30 | mm |
    | 引脚间距 (P) | 4.2 | mm |
    | 长度 (L) | 22.2 | mm |
    | 材料 | PA66
    | 色彩 | 白色
    | 工作温度范围 | -40 至 +105 | °C |
    | 绝缘电阻 (RISO)| ≥1000 | MΩ |
    | 耐电压 | 1500 V (AC)

    产品特点和优势


    - 可靠性高:WR-MPC4 符合 RoHS 和 REACH 标准,具有 UL 认证,确保其在广泛的温度范围内具有出色的耐久性。
    - 通用性强:适用于多种电子设备和应用,简化了电路设计和制造过程。
    - 兼容性好:与其他电子元件良好匹配,提高了系统集成的便利性。
    - 安全标准:符合国际标准,确保安全性和稳定性,特别适合于非关键应用场合。

    应用案例和使用建议


    应用案例:WR-MPC4 可以广泛应用于智能家居设备、工业自动化系统、物联网设备等领域。例如,在智能家居系统中,WR-MPC4 可以用于连接传感器和控制器,确保设备间的可靠通信。
    使用建议:
    1. 在焊接时,必须遵守规定的焊锡曲线以保证组件的正常工作,其他焊锡方法可能会影响产品的可靠性。
    2. 清洗过程中,避免使用刷子来防止损伤功能区域。
    3. 进行灌封或涂层处理时,务必手动检查密封性以避免污染物进入。
    4. 避免将组件暴露在直接阳光下,长时间存储可能导致焊点降解,建议在发货后的12个月内使用。

    兼容性和支持


    WR-MPC4 与其他电子元件和设备具有良好兼容性,且在设计阶段需要获得 Würth Elektronik 的书面批准,特别是当用于涉及高安全性和可靠性要求的应用时。客户可以通过访问 Würth Elektronik 的官方网站获取最新的数据手册和支持文档。

    常见问题与解决方案


    1. 问题:产品在长期存储后无法焊接。
    - 解决方案:在发货后的12个月内使用,以确保焊点的良好状态。
    2. 问题:清洗过程中发现功能区域损坏。
    - 解决方案:避免使用刷子,建议采用无刷清洁方法。
    3. 问题:在灌封或涂层过程中出现泄漏。
    - 解决方案:进行手动检查并确保完全密封。

    总结和推荐


    WR-MPC4 Single Row Female Receptacle Housing 是一款可靠性高、通用性强的连接器组件,适用于多种电子设备和应用场景。它的设计和材料选择使其能够在广泛的温度范围内保持稳定性能。虽然在某些特定应用中需要额外的认证,但总体上,WR-MPC4 是值得推荐的产品,尤其是在不需要极高安全性和可靠性要求的情况下。
    我们强烈推荐此产品给需要高效可靠的电子设备连接解决方案的设计者和制造商。

649005013322参数

参数
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 5pin
类型 Latch Lock,Receptacle
长*宽*高 22.2mm(长度)*7.4mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

649005013322厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

649005013322数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 外壳 WURTH 649005013322 649005013322数据手册

649005013322封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.2016
500+ ¥ 5.1087
1250+ ¥ 5.0158
2500+ ¥ 5.0158
库存: 76
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 52.01
