首页  >  产品百科  >  481RV12172100

481RV12172100

产品分类: 旋转开关
厂牌: WURTH
产品描述: Wurth Elektronik 旋转开关, 8位置, 通孔, 18触点
供应商型号: 8211258
供应商: 海外现货
标准整包数: 1

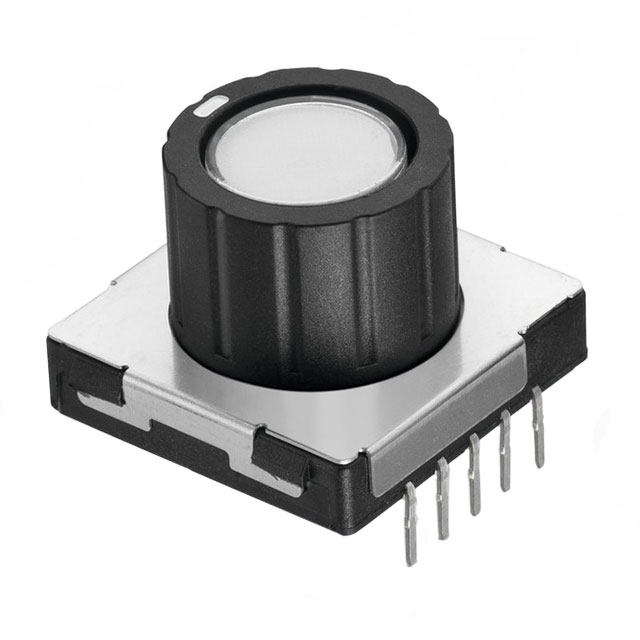

WURTH 旋转开关 481RV12172100

481RV12172100概述

    WS-RPTL THT Illuminated Rotary Push Button Switch 技术手册

    产品简介


    WS-RPTL THT 是一款由 Würth Elektronik eiSos GmbH & Co. KG 开发的贴片式旋钮按钮开关,适用于通用电子设备。此开关集成了照明功能,能够在不同应用环境中提供清晰的指示和控制。主要应用领域包括家用电器、工业控制系统、仪表盘指示灯等。

    技术参数


    - 尺寸:20 x 20 mm
    - 操作温度范围:-40°C 至 +85°C
    - 存储条件:温度 < 40°C,相对湿度 < 75%
    - 额定电流:100 mA
    - 额定电压:30 V (DC)
    - 接触电阻(初始推入):≤ 50 mΩ
    - 接触电阻(寿命测试后):≤ 200 mΩ
    - 绝缘电阻:≥ 100 MΩ (500 V DC)
    - 耐压:500 V (AC),持续 1 分钟
    - 电气寿命(旋转):20000 步
    - 机械寿命(推入式):50000 周期
    - 操作力:250 g ±100
    - 预行程:0.7 mm ±0.3mm
    - 总行程:1.8 mm ±0.3mm

    产品特点和优势


    - 多功能集成:集旋钮和按钮功能于一体,提供清晰的视觉反馈。
    - 高可靠性:电气和机械寿命均经过严格测试,确保长期稳定运行。
    - 宽温适应性:可在极端环境下稳定工作,适用于各种恶劣条件。
    - 低功耗设计:采用高效的LED光源,确保长时间使用而无需担心能耗问题。
    - 易于安装:符合标准的焊锡波峰工艺,简化组装流程。

    应用案例和使用建议


    - 家电控制面板:用于洗衣机、冰箱等家用电器的控制面板上,提供直观的操作提示。
    - 工业控制设备:适用于工业控制系统,如PLC接口,提供可靠的人机交互界面。
    - 车辆仪表板:安装于汽车仪表板上,通过不同颜色的LED指示灯显示车辆状态。
    使用建议:
    - 在焊接前确保开关保持原始位置,避免在焊接过程中受到损伤。
    - 在清洗过程中避免使用刷子,以免损坏功能相关区域。
    - 清洗完成后不要立即清洗,以防止清洗剂被吸入开关中。

    兼容性和支持


    - 兼容性:设计符合标准的焊锡波峰工艺要求,适合多种焊接方式。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后保障,确保客户顺利使用产品。

    常见问题与解决方案


    1. Q: 焊接时开关损坏怎么办?
    - A: 在焊接前请确保开关保持原位,避免触碰焊波。如果损坏,可联系制造商更换。
    2. Q: 如何正确清洗开关?
    - A: 请遵循产品说明书中关于清洗的指导。在清洗过程中避免直接用水冲洗,且最好在焊接完成后一段时间再进行清洗。
    3. Q: 开关在高温环境下能否正常工作?
    - A: 该开关设计工作温度范围为-40°C至+85°C,可在高温环境中正常使用。但建议根据具体应用场景进行适当的热管理。

    总结和推荐


    WS-RPTL THT 作为一款高性能的旋钮按钮开关,凭借其坚固耐用的设计、可靠的电气和机械寿命以及广泛的适用范围,在多种应用场景中展现出色表现。鉴于其优异的质量和广泛的应用领域,强烈推荐在各种工业控制和家用电器中使用。对于需要高质量、高可靠性的控制装置,这款产品无疑是一个理想的选择。

481RV12172100参数

参数
开关功能 -
开关配置 2CO
最大交流触点电压 -
最大直流触点电压 -
转档方式 -
触点时间 -
引脚数量 -
每层极数 8
长*宽*高 19.75mm*20.4mm*20.4mm
安装方式 焊接安装,通孔安装
包装方式 散装

481RV12172100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

481RV12172100数据手册

厂牌 PDF简要描述 下载
WURTH 旋转开关 WURTH 481RV12172100 481RV12172100数据手册

481RV12172100封装设计

查看详情并下载
Symbol
Footprint
3D Model
