0033.4501

产品分类: 旋转开关
厂牌: SCHURTER
产品描述: Schurter 旋钮开关, 2位置, DPST
供应商型号: BN-0033.4501
供应商: 海外现货
标准整包数: 1

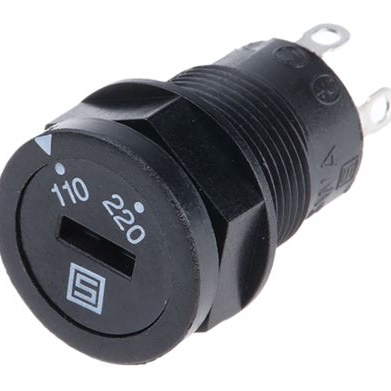

SCHURTER 旋转开关 0033.4501

0033.4501概述

    电子元器件技术手册:电压选择开关(SWA1)

    产品简介


    电压选择开关(Voltage Selector)是一款专为工业和家庭应用设计的电路保护设备。本产品型号为SWA1,属于面板安装型电压选择开关,支持2个阶段的串联和并联连接,能够满足不同电压需求的应用场景。此产品广泛应用于需要灵活调节电压的设备中,例如工业控制设备、家用电器以及其他要求高安全性的电子产品。

    技术参数


    以下是该电压选择开关的技术规格和性能参数:
    | 参数类别 | 具体数值 |

    | 额定电流(IEC/UL) | 6.3A / 250VAC |
    | 工作频率(IEC/UL) | 50Hz/60Hz |
    | 安装方式 | 面板安装(从前面安装) |
    | 固定方式 | 螺丝固定 |
    | 端子类型 | 焊接端子 |
    | 阶段数 | 2阶段 |
    | 使用寿命 | 300次操作循环(无负载情况下) |
    | 防护等级 | IP40 |
    | 保护类别 | 适用于II类防护设备(符合IEC 61140标准) |
    | 工作温度范围 | -40°C 至 85°C |
    | 气候分类 | 符合IEC 60068-1标准的25/85/21类别 |
    | 材料 | 塑料外壳,黑色,符合UL 94V-0阻燃标准 |
    | 重量 | 3.9克 |
    | 焊接可焊性 | 350°C / 2秒(符合IEC 60068-2-20标准,测试Ta,方法2) |
    | 焊接热冲击 | 350°C / 10秒(符合IEC 60068-2-20标准,测试Tb,方法2) |
    | 绝缘电阻 | > 10,000 MΩ(500VDC,持续1分钟) |
    | 接触电阻 | < 10 mΩ(20mV条件下) |
    | 绝缘强度 | > 2kVAC(L-N之间),> 4kVAC(L/N-PE之间,1分钟,50Hz) |
    | 清晰度与爬电距离 | > 3毫米(L-N间),> 8毫米(L/N-PE间) |
    | 抗震能力 | 符合IEC 60068-2-6标准的测试Fc |
    | 面板厚度 | 最大8.5毫米 |

    产品特点和优势


    1. 灵活电压调整:通过串联和并联配置实现2阶段的电压选择,适应多种应用场景。
    2. 耐用性强:经过严格的机械和电气测试,确保300次操作循环的可靠性。
    3. 高安全性:符合国际标准(如IEC 60950和IEC 60335-1),适合家用及工业用途。
    4. 宽温范围:支持-40°C至85°C的工作环境,适应极端气候条件。
    5. 轻便设计:仅重3.9克,便于集成到各种紧凑型设备中。

    应用案例和使用建议


    1. 工业控制设备:在自动化生产线中用于切换不同电源输出,提高生产灵活性。
    2. 家用电器:如洗衣机、冰箱等设备中用于适应不同国家的电压标准。
    3. LED照明系统:通过串联/并联连接实现多电压支持。
    使用建议:
    - 在安装时需注意面板厚度不超过8.5毫米,避免影响设备稳定性。
    - 定期检查接触点的清洁状况以保持良好导通性能。

    兼容性和支持


    - 该产品与各类控制板和外壳具有良好的兼容性,适合各种嵌入式设计。
    - SCHURTER提供全面的技术支持和售后服务,客户可以通过官网获取实时库存信息(https://www.schurter.com/en/Stock-Check/)。

    常见问题与解决方案


    1. 问题:产品接触不良
    - 解决方法:检查焊接点是否牢固,并清理氧化层。

    2. 问题:无法正常切换电压
    - 解决方法:确认内部接线正确,重新设置跳线位置。
    3. 问题:绝缘强度下降
    - 解决方法:避免长时间暴露于高温环境中,定期维护设备。

    总结和推荐


    该电压选择开关凭借其出色的性能参数、宽泛的应用范围以及可靠的质量保证,在工业和民用领域均表现出色。其创新的设计和严格的质量控制使其成为同类产品的佼佼者。我们强烈推荐此产品给需要灵活电压控制的设备制造商和终端用户。如果您正在寻找一款高效、安全且易于集成的电压选择开关,SWA1无疑是一个理想的选择。
    推荐指数:★★★★★

0033.4501参数

参数
开关配置 Parallel Connections,Series
最大交流触点电压 250V
最大直流触点电压 -
转档方式 -
触点时间 -
引脚数量 -
每层极数 -
开关功能 On-On
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装,散装

0033.4501厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0033.4501数据手册

厂牌 PDF简要描述 下载
SCHURTER 旋转开关 SCHURTER 0033.4501 0033.4501数据手册

0033.4501封装设计

查看详情并下载
Symbol
Footprint
3D Model
