0033.3501

产品分类: 旋转开关
厂牌: SCHURTER
产品描述: Schurter 旋转开关, 六刀单掷, 面板安装, 10 (UL) A、6.3 (CSA) A、6.3 (IEC) A
供应商型号: 8649969
供应商: 海外现货
标准整包数: 25

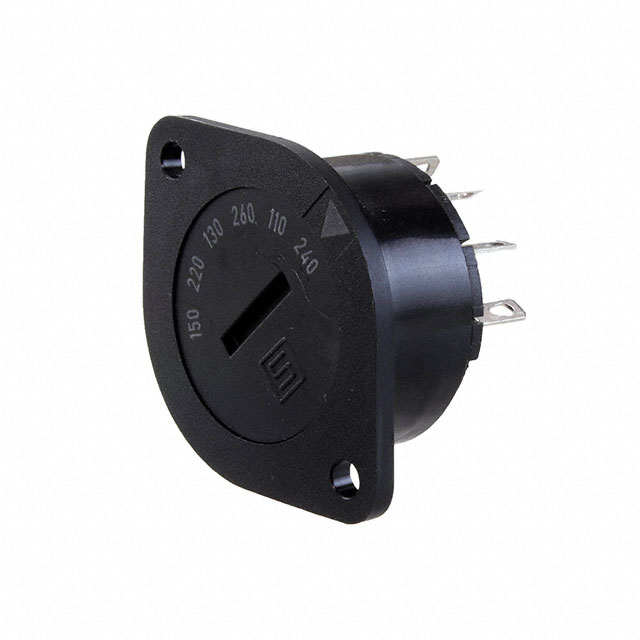

SCHURTER 旋转开关 0033.3501

0033.3501概述


    产品简介




    电压选择器(SWZ1)是一款设计用于工业环境的电路保护元件,主要功能是通过面板安装方式实现6个阶段的电压选择。它支持串联和平行连接,采用焊接端子。SWZ1不仅适用于工业控制设备,还符合IEC 60950-1的信息技术设备安全标准。


    技术参数




    - 额定值:
    - IEC: 6.3 A / 250 VAC; 50 Hz
    - UL: 10 A / 250 VAC; 60 Hz
    - CSA: 6.3 A / 250 VAC; 60 Hz

    - 安装方式:前侧板安装

    - 接线方式:焊接端子

    - 阶段数量:6个

    - 使用寿命:300次操作周期(无负载)

    - 防护等级:IP40

    - 保护类别:适用于II类保护设备(根据IEC 61140)

    - 允许操作温度范围:-40°C至+85°C

    - 环境分类:25/85/21(根据IEC 60068-1)

    - 材料:插座为黑色热塑性塑料(UL 94V-0)

    - 重量:12.4克

    - 焊锡性:350°C / 2秒(根据IEC 60068-2-20, Test Ta, method 2)

    - 耐热性:350°C / 10秒(根据IEC 60068-2-20, Test Tb, method 2)

    - 绝缘电阻:> 10'000 MΩ(500VDC;1分钟)

    - 接触电阻:< 10 mΩ(20 mV)

    - 介电强度:L-N间> 2kVAC;L/N-PE间> 4kVAC(1分钟;50Hz)

    - 爬电距离:> 3mm;L/N-PE间> 8mm

    - 抗振动性:根据IEC 60068-2-6, test Fc

    - 面板厚度:最大4mm


    产品特点和优势




    电压选择器SWZ1具有以下特点和优势:

    - 多阶段选择:提供6个不同的电压阶段,方便用户根据需要灵活选择不同电压设置。
    - 易于安装:采用前侧板安装方式,便于现场安装和维护。
    - 高可靠性:通过了多项认证,包括VDE、UL和CSA,确保其在各种恶劣环境下也能稳定工作。
    - 宽温范围:能在-40°C到+85°C的极端温度下正常工作,适用于严苛的工作环境。
    - 优异的电气性能:具有低接触电阻和高介电强度,保证了其在电路中的稳定性和安全性。


    应用案例和使用建议




    电压选择器SWZ1广泛应用于各种工业控制设备中,例如工业控制系统、电源设备和测试仪器。例如,在一个自动化生产线中,电压选择器可以被用来根据不同设备的需求进行电压切换,从而提高系统的灵活性和可靠性。

    使用建议:
    - 在安装过程中,应确保电压选择器与所选设备的工作电压相匹配。
    - 定期检查和清洁电压选择器,以确保其长期稳定运行。
    - 遵循手册中的详细安装和操作指南,以避免错误操作导致的问题。


    兼容性和支持




    电压选择器SWZ1可与大多数标准工业设备兼容,适用于多种工业控制应用。SCHURTER公司为其产品提供了全面的技术支持和售后服务,用户可以通过官网获取详细的使用手册和技术文档。


    常见问题与解决方案




    - 问题1:如何正确安装电压选择器?
    - 解决方案:请严格按照产品手册中的安装步骤进行操作。确保面板厚度不超过4mm,并按照正确的接线方式进行焊接。

    - 问题2:电压选择器在极端温度下能否正常工作?
    - 解决方案:电压选择器的允许操作温度范围为-40°C至+85°C,可在该范围内正常工作。如果您的设备需要在更极端的环境中使用,请咨询厂家。


    总结和推荐




    电压选择器SWZ1是一款高效可靠的电路保护元件,具有广泛的适用性和优良的电气性能。它特别适合于工业环境下的各种应用,能够在极端条件下保持稳定运行。强烈推荐在需要灵活电压切换的工业控制系统中使用此产品。

0033.3501参数

参数
开关功能 On-On-On-On-On-On
开关配置 Parallel Connections,Series
最大交流触点电压 250V
最大直流触点电压 -
转档方式 -
触点时间 -
引脚数量 -
每层极数 6
长*宽*高 47mm*35mm*24mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

0033.3501厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0033.3501数据手册

厂牌 PDF简要描述 下载
SCHURTER 旋转开关 SCHURTER 0033.3501 0033.3501数据手册

0033.3501封装设计

查看详情并下载
Symbol
Footprint
3D Model
