0033.4601

产品分类: 旋转开关
厂牌: SCHURTER
产品描述: On-On Parallel Connections,Series 250V SPDT 面板安装
供应商型号: 7550728
供应商: element14
标准整包数: 1

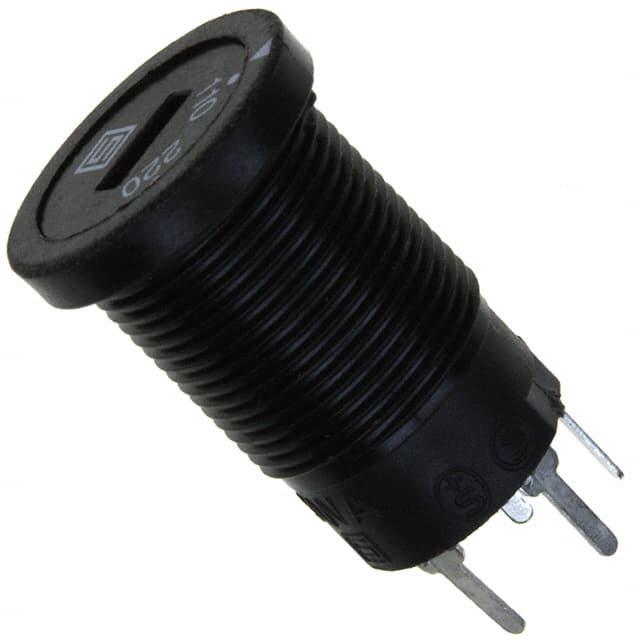

SCHURTER 旋转开关 0033.4601

0033.4601概述

    电压选择开关SWA2技术手册

    1. 产品简介


    电压选择开关(Voltage Selector)是一种用于工业和类似用途的电路保护装置。它允许用户通过手动切换不同的电压等级来调整电路的工作状态。本产品型号为SWA2,采用两个阶段的串联并联连接方式,安装在印刷电路板上。适用于需要根据不同应用场景改变输入电压的设备,如测试设备、医疗仪器和自动化控制系统等。

    2. 技术参数


    - 额定电流/电压:
    - IEC标准:6.3 A / 250 VAC, 50 Hz
    - UL标准:6.3 A / 250 VAC, 60 Hz
    - CSA标准:6.3 A / 250 VAC, 60 Hz
    - 安装方式: PCB(印刷电路板)安装
    - 端子类型: 焊接式通孔端子(THT)
    - 阶段数: 2
    - 寿命: 无负载情况下300次操作循环
    - 防护等级: 前侧IP40
    - 保护等级: 符合IEC 61140第II类电器标准
    - 允许工作温度范围: -40°C 至 85°C
    - 气候类别: 25/85/21(根据IEC 60068-1)
    - 材料: 阻燃塑料插座,黑色,符合UL 94V-0标准
    - 重量: 3.9克
    - 焊接耐热性: 235°C / 2秒(根据IEC 60068-2-20,测试Ta,方法1)
    - 焊接耐热性测试: 260°C / 5秒(根据IEC 60068-2-20,测试Tb,方法1A)
    - 绝缘电阻: > 10,000 MΩ(500 VDC,1分钟)
    - 接触电阻: < 10mΩ(20 mV)
    - 介电强度: > 2kVAC(L-N之间,1分钟,50 Hz)
    - > 4kVAC(L/N-PE之间,1分钟,50 Hz)
    - 爬电距离和间距: > 3毫米
    - > 8毫米(L/N-PE之间)
    - 振动耐受性: 符合IEC 60068-2-6测试Fc

    3. 产品特点和优势


    - 双阶段选择功能: 用户可以通过切换不同阶段实现两种不同的电压输出,提高了设备的灵活性和适应性。
    - 高可靠性: 采用高品质阻燃材料,确保在恶劣环境下的可靠运行。
    - 良好的电气性能: 高绝缘电阻和低接触电阻保证了电路的稳定性和安全性。
    - 广泛的应用: 适用于工业控制设备、测试仪器、医疗设备等多种场合,符合国际和国家标准。
    - 易于安装: 采用PCB安装方式,方便快捷。

    4. 应用案例和使用建议


    - 应用场景: 在自动控制设备、测试设备和医疗设备中广泛应用。例如,在医疗设备中,电压选择开关可以确保设备在不同国家或地区能够适应不同的电源标准。
    - 使用建议: 定期检查焊接连接和机械部件,以确保长期稳定运行。建议在高湿度环境下使用时进行适当的防潮处理。

    5. 兼容性和支持


    - 兼容性: 本产品兼容多种印刷电路板标准,适用于各种工业控制设备和测试设备。
    - 支持: SCHURTER提供详尽的产品文档和技术支持,包括产品认证、使用说明和测试条件等详细信息。客户可以根据具体需求与SCHURTER联系,获取定制化服务。

    6. 常见问题与解决方案


    - 问题1: 电压选择不准确
    - 解决办法: 检查焊接连接是否牢固,重新检查电压选择开关的配置和设置。
    - 问题2: 接触不良
    - 解决办法: 清洁接触点,确保接触良好。如果问题依旧,考虑更换新的电压选择开关。
    - 问题3: 振动导致损坏
    - 解决办法: 在安装时确保紧固螺丝和固定夹足够牢固,必要时可增加减震垫片。

    7. 总结和推荐


    电压选择开关SWA2是一款高性能、多功能的产品,具有广泛的适用性和良好的市场竞争力。其双阶段选择功能、高可靠性以及符合国际标准的特点使其成为工业控制设备的理想选择。我们强烈推荐此产品给需要灵活调整电压配置的应用场景。

0033.4601参数

参数
引脚数量 -
每层极数 -
开关功能 On-On
开关配置 Parallel Connections,Series
最大交流触点电压 250V
最大直流触点电压 -
转档方式 -
触点时间 -
通用封装 SPDT
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装

0033.4601厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0033.4601数据手册

厂牌 PDF简要描述 下载
SCHURTER 旋转开关 SCHURTER 0033.4601 0033.4601数据手册

0033.4601封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.9036
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.9
