0033.4504

产品分类: 旋转开关
厂牌: SCHURTER
产品描述: Schurter 旋转开关, DPST, 面板安装, 6.3 A
供应商型号: 1653427
供应商: 海外现货
标准整包数: 1

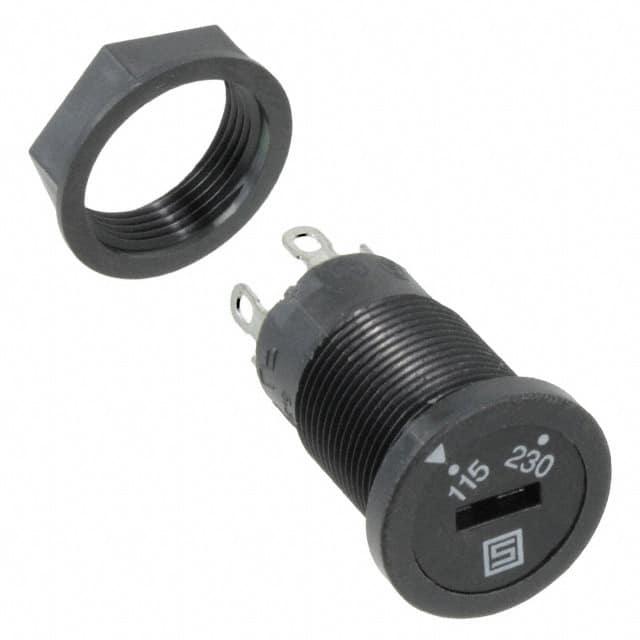

SCHURTER 旋转开关 0033.4504

0033.4504概述

    电压选择开关(SWA1)技术手册

    产品简介


    电压选择开关(SWA1)是一款由Schurter公司设计的电子元器件,适用于各种工业环境。该产品主要用于实现电路保护功能,通过面板安装方式安装,具有两个位置的选择功能,可以通过系列并联连接来实现不同电压的切换。该产品特别适用于需要灵活调节电压的应用场合。

    技术参数


    | 参数 | 规格 |
    | : | : |
    | 额定电流 (IEC) | 6.3 A |
    | 额定电压 (IEC) | 250 VAC (50 Hz) |
    | UL认证 | 6.3 A / 250 VAC (60 Hz) |
    | CSA认证 | 6.3 A / 250 VAC (60 Hz) |
    | 安装方式 | 面板安装(从前侧安装) |
    | 连接方式 | 焊接端子 |
    | 阶段数量 | 2个阶段 |
    | 寿命 | 300次操作循环(无负载) |
    | 防护等级 | IP40 |
    | 允许操作温度 | -40°C 至 85°C |
    | 气候类别 | 25/85/21(IEC 60068-1) |
    | 材料 | 罩壳:阻燃黑塑料,符合UL 94V-0 |
    | 重量 | 3.9g |
    | 可焊性 | 350°C / 2秒(IEC 60068-2-20,测试Ta,方法2) |
    | 焊接耐热性 | 350°C / 10秒(IEC 60068-2-20,测试Tb,方法2) |
    | 绝缘电阻 | > 10,000 MΩ(500VDC,1分钟) |
    | 接触电阻 | < 10mΩ(20mV时) |
    | 绝缘强度 | 相线-零线:> 2kVAC;相线/零线-接地:> 4kVAC(1分钟,50Hz) |
    | 清晰距离与爬电距离 | > 3mm;相线/零线-接地:> 8mm |
    | 抗震性能 | 符合IEC 60068-2-6测试Fc |
    | 面板厚度 | 最大8.5mm |

    产品特点和优势


    - 系列并联连接:通过系列并联连接实现两种不同电压的选择。
    - 焊接端子:采用焊接端子连接,确保良好的机械稳定性和电气接触。
    - IP40防护等级:提供基本的防尘防水功能,适合工业环境。
    - 高温和低温适应能力:允许操作温度范围广泛,从-40°C到85°C,适用于各种极端环境。
    - 高绝缘强度:绝缘电阻和绝缘强度指标均高于行业标准,保证产品的可靠性和安全性。

    应用案例和使用建议


    电压选择开关(SWA1)主要应用于工业控制设备中,例如机床控制面板、实验室测试设备、自动化生产线等。为了确保最佳的使用效果,建议:
    - 在安装过程中严格按照制造商的说明进行操作,确保正确的面板厚度。
    - 确保电路的设计能够承受开关切换过程中的电流波动。
    - 使用合适的螺丝和其他附件以确保安装的稳定性。

    兼容性和支持


    电压选择开关(SWA1)已获得VDE、UL和CSA等多项国际认证,确保其符合国际安全标准。此外,Schurter公司为客户提供技术支持和售后服务,客户可通过官网查询具体的支持政策。

    常见问题与解决方案


    1. 问题:电压选择开关无法正确切换电压。
    解决方案:检查接线是否正确,确认端子是否有松动。
    2. 问题:电压选择开关寿命不足。
    解决方案:确认操作条件是否在规定的范围内,避免频繁操作。
    3. 问题:电压选择开关在高温环境下失效。
    解决方案:检查环境温度是否超过最大允许值,考虑采取散热措施。

    总结和推荐


    总体而言,电压选择开关(SWA1)是一款在工业控制设备中广泛应用的可靠产品。其出色的性能和广泛的适用性使其在市场上具有较高的竞争力。对于需要灵活调节电压的应用场合,推荐选用此款产品。通过遵守正确的安装和操作指南,用户可以最大限度地发挥该产品的性能。

0033.4504参数

参数
最大直流触点电压 -
转档方式 -
触点时间 -
引脚数量 -
每层极数 2
开关功能 On-On
开关配置 Parallel Connections,Series
最大交流触点电压 250V
长*宽*高 15.2mm(宽度)*25.8mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装,散装

0033.4504厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0033.4504数据手册

厂牌 PDF简要描述 下载
SCHURTER 旋转开关 SCHURTER 0033.4504 0033.4504数据手册

0033.4504封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.2904
5+ ¥ 35.8562
10+ ¥ 34.4219
20+ ¥ 32.1271
50+ ¥ 32.1271
库存: 1210
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 37.29
