457846MA

产品分类: 旋转开关
厂牌: NSF CONTROLS
产品描述: NSF 旋转开关绝缘基片, 1触点, 11档位, 面板, 300V 交流/直流额定电压
供应商型号: 352244
供应商: 海外现货
标准整包数: 1

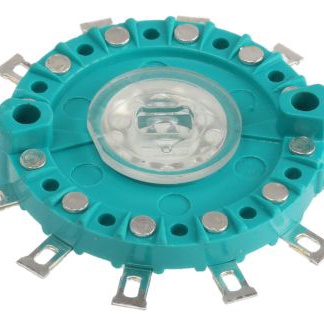

NSF CONTROLS 旋转开关 457846MA

457846MA概述


    产品简介


    电子元器件名称:旋转式圆盘开关
    型号:MU-MK 和 MU-MA
    产品类型:旋转式圆盘开关
    主要功能:提供高达12个切换位置,具有多种连接方式,适用于复杂的电路设计。
    应用领域:广泛应用于工业控制、通信设备、家用电器等领域,特别是在需要多路切换和高可靠性的场合。

    技术参数


    MU-MK 技术规格
    - 直径:32毫米
    - 接触位置:22个
    - 切换位置:最高可达12个
    - 材料:玻璃纤维填充的邻苯二甲酸二丙烯酯(DAP)模具
    - 最大工作电压:300V AC/DC
    - 电流承载能力:5安培连续
    - 断开电流:
    - 电阻/非感性负载下:60mA @ 250V DC
    - 电阻/感性负载下:150mA @ 250V AC (rms)
    - 感性负载下:500mA @ 30V AC/DC (rms)
    - 绝缘电阻:不小于2 GΩ
    - 抗电强度:1000Vrms(海平面条件下)
    - 接触电阻:初始值不超过10毫欧姆
    - 扭矩范围:轻型 7到14×10^-2 Nm;中型 14到28×10^-2 Nm;重型 28到35×10^-2 Nm
    MU-MA 技术规格
    - 直径:25.4毫米
    - 接触位置:18个(36°)或22个(30°)
    - 切换位置:最高可达10个
    - 最大工作电压:300V AC/DC (rms)
    - 电流承载能力:2安培连续
    - 断开电流:150mA @ 250V AC (rms)
    - 绝缘电阻:不低于500兆欧姆(500V DC条件下)
    - 抗电强度:1000Vrms(海平面条件下)
    - 接触电阻:初始值不超过10毫欧姆
    - 扭矩范围:轻型 7到18×10^-2 Nm;中型 14到32×10^-2 Nm;重型 28到56×10^-2 Nm

    产品特点和优势


    MU-MK 和 MU-MA 的特点:
    1. 多样化设计:支持多种接触位置和切换位置组合,满足不同应用需求。
    2. 高可靠性:采用玻璃纤维填充的DAP模具,确保结构坚固耐用。
    3. 灵活安装:提供多种轴长和孔径选项,方便安装和集成。
    4. 高性能触点:银镀铜触点确保良好的导电性能。
    5. 环保设计:通过严格的绝缘测试和高抗电强度标准,符合国际安全规范。
    竞争优势:
    - 产品经过严格测试,能够在恶劣环境下稳定运行。
    - 灵活的定制选项,适合不同行业的需求。
    - 高性价比,性能优异且价格合理。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于控制机械臂的动作顺序。
    2. 通信设备:作为信号路由开关,实现多路信号切换。
    3. 家用电器:如洗衣机和冰箱的模式选择开关。
    使用建议
    - 环境适应性:确保设备工作温度范围在-40°C至+100°C之间。
    - 定期维护:定期检查开关的接触状态,防止因接触不良导致故障。
    - 安装注意事项:根据实际需求选择合适的轴长和定位螺钉,确保安装稳固。

    兼容性和支持


    - 兼容性:MU-MK 和 MU-MA 可与各种印刷电路板连接,支持标准和定制尺寸。
    - 技术支持:NSF Controls 提供全面的技术支持和服务,包括产品选型指导、安装调试和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查触点是否有氧化现象,清洁触点表面。 |
    | 切换不顺畅 | 调整扭矩设置,确保符合要求的范围。 |
    | 外壳损坏 | 更换外壳组件,确保密封良好。 |

    总结和推荐


    总结:MU-MK 和 MU-MA 系列旋转式圆盘开关以其高可靠性、灵活性和广泛的应用场景成为市场上备受青睐的产品。其强大的技术支持和多样化的配置选项使其在工业和消费电子领域均有出色表现。
    推荐:对于需要高精度切换和复杂电路设计的应用场景,强烈推荐使用 NSFL Controls 的旋转式圆盘开关。其卓越的性能和性价比使得它成为众多工程师的首选。

457846MA参数

参数
触点时间 -
引脚数量 -
每层极数 11
开关功能 -
开关配置 SP11T
最大交流触点电压 -
最大直流触点电压 -
转档方式 -
安装方式 焊接安装,面板安装

457846MA厂商介绍

NSF Controls是一家全球领先的测试和认证公司,专注于提供产品认证、检验和咨询等服务。公司主营产品分类包括:

1. 建筑材料:包括地板、墙板、屋顶材料等,广泛应用于建筑行业。
2. 家具:包括办公家具、家用家具等,满足不同场合的需求。
3. 纺织品:包括地毯、窗帘等,广泛应用于家居和商业场所。
4. 电子产品:包括电脑、手机等,满足现代生活的需要。

NSF Controls的优势在于:

1. 专业认证:作为全球知名的认证机构,NSF Controls的认证具有高度的权威性和认可度。
2. 严格的测试标准:NSF Controls采用严格的测试标准,确保产品的质量和安全性。
3. 全球服务网络:NSF Controls在全球范围内设有多个分支机构,为客户提供便捷的本地化服务。
4. 一站式解决方案:NSF Controls提供从产品测试、认证到市场推广的一站式解决方案,帮助客户降低成本、提高效率。

457846MA数据手册

厂牌 PDF简要描述 下载
NSF CONTROLS 旋转开关 NSF CONTROLS 457846MA 457846MA数据手册

457846MA封装设计

查看详情并下载
Symbol
Footprint
3D Model
