0033.4604

产品分类: 旋转开关
厂牌: SCHURTER
产品描述: On-On Parallel Connections,Series 250V SPDT 面板安装
供应商型号: UA-0033.4604
供应商: 海外现货
标准整包数: 1

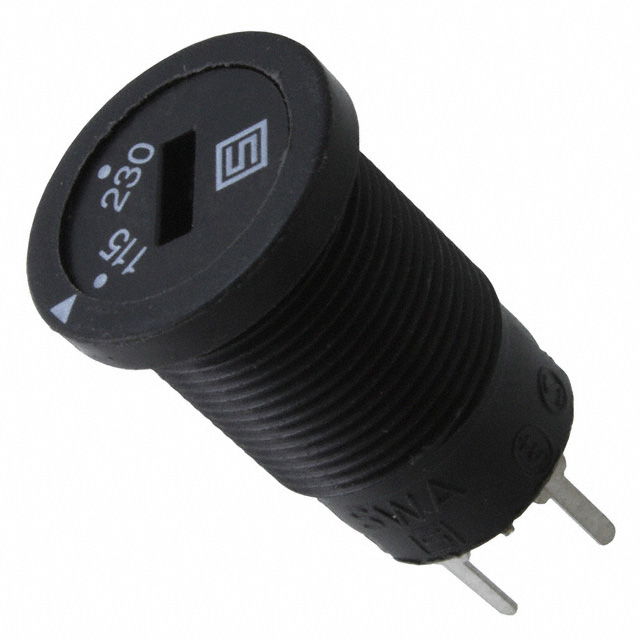

SCHURTER 旋转开关 0033.4604

0033.4604概述

    电压选择开关SWA2:技术手册

    产品简介


    电压选择开关(Voltage Selector)是一种用于电路保护的开关,特别适用于工业环境。SWA2是电压选择开关系列中的一个型号,具备两个阶段的开关操作,支持串联和并联连接方式。这种开关设计用于印刷电路板(PCB)安装,使其能够在各种电子设备中灵活应用。

    技术参数


    - 额定电流与电压:
    - IEC认证:6.3A / 250VAC,50Hz
    - UL认证:6.3A / 250VAC,60Hz
    - CSA认证:6.3A / 250VAC,60Hz
    - 安装方式:PCB安装
    - 终端类型:焊接式,通孔插装(THT)
    - 级数:2级
    - 使用寿命:无负载条件下可操作300次
    - 防护等级:前端防护等级IP40
    - 防护类别:适用于II类保护设备,符合IEC 61140标准
    - 允许操作温度范围:-40°C至85°C
    - 气候类别:25/85/21,符合IEC 60068-1标准
    - 材料:插座为黑色热塑性塑料,符合UL 94V-0阻燃等级
    - 重量:3.9克
    - 耐焊接热性能:235°C / 2秒(符合IEC 60068-2-20测试Ta,方法1)
    - 耐焊接热性能:260°C / 5秒(符合IEC 60068-2-20测试Tb,方法1A)
    - 绝缘电阻:大于10兆欧姆(500VDC,1分钟)
    - 接触电阻:小于10毫欧姆(20mV)
    - 介电强度:L-N间大于2kVAC(1分钟,50Hz)
    - 爬电距离与间隙:L-N间大于3毫米,L/N-PE间大于8毫米
    - 抗振性:符合IEC 60068-2-6,测试Fc

    产品特点和优势


    - 双阶段操作:能够实现串联和并联两种连接方式,增加电路灵活性。
    - 广泛认证:通过了VDE、UL和CE等多项认证,确保产品质量和安全性。
    - 高防护等级:前端防护等级达到IP40,适用于多种环境。
    - 适应性强:适用温度范围广,可在极端环境下正常工作。
    - 可靠性高:无负载条件下可操作300次,使用寿命长。

    应用案例和使用建议


    SWA2电压选择开关常用于各种工业设备中,例如自动化生产线、仪器仪表等。根据手册中的描述,SWA2适用于IEC/UL 60950和IEC 60335-1标准的应用场合。建议在安装时确保良好的散热条件,并定期检查接点的接触情况以确保可靠运行。

    兼容性和支持


    SWA2电压选择开关具有良好的兼容性,适用于多种电子设备。Schurter公司提供全面的技术支持和维护服务,确保用户能够充分利用产品功能。此外,Schurter还提供详细的产品文档和技术支持资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:开关接触不良
    - 解决方案:检查开关接点是否有氧化或脏污,必要时进行清洁。
    - 问题:电压指示异常
    - 解决方案:检查电源电压是否稳定,确认所有接线正确且牢固。
    - 问题:开关无法正常切换
    - 解决方案:检查开关的机械结构是否受损,必要时更换新的开关。

    总结和推荐


    总体来看,SWA2电压选择开关是一款性能优良、安全可靠的电子元件。其双阶段操作、广泛的认证和高防护等级使其在工业应用中表现出色。强烈推荐在需要灵活且稳定的电压控制场合使用该产品。对于追求高质量和高可靠性的客户来说,SWA2无疑是一个理想的选择。

0033.4604参数

参数
引脚数量 -
每层极数 -
开关功能 On-On
开关配置 Parallel Connections,Series
最大交流触点电压 250V
最大直流触点电压 -
转档方式 -
触点时间 -
通用封装 SPDT
安装方式 面板安装
零件状态 在售
包装方式 散装

0033.4604厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0033.4604数据手册

厂牌 PDF简要描述 下载
SCHURTER 旋转开关 SCHURTER 0033.4604 0033.4604数据手册

0033.4604封装设计

查看详情并下载
Symbol
Footprint
3D Model
