428547320917

产品分类: 旋转开关
厂牌: WURTH
产品描述: Wurth Elektronik 旋转编码开关, 焊片端接
供应商型号: 7856207
供应商: 海外现货
标准整包数: 1

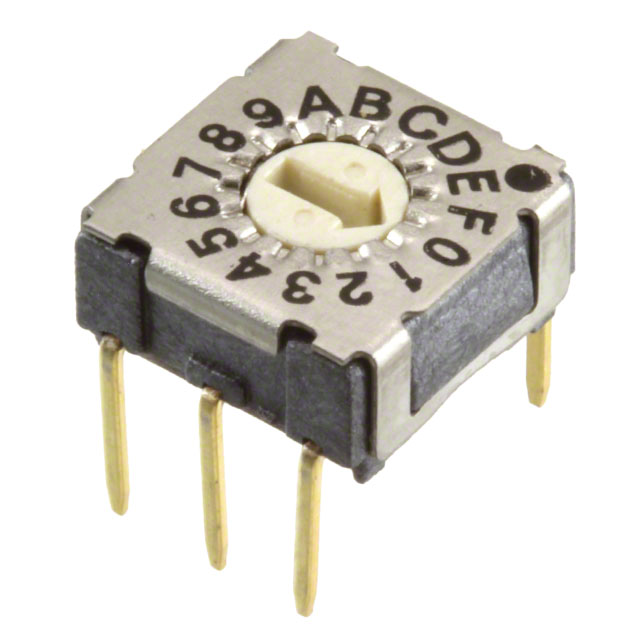

WURTH 旋转开关 428547320917

428547320917概述


    产品简介


    本产品是一款由Würth Elektronik生产的旋转开关(Rotary Switch),型号为WS-ROTV7,0 x 7,0 mm。该开关具备16个位置,采用通孔安装方式(THT版本)。它被广泛应用于各种电子设备中,特别是在对安全性和可靠性要求较高的场合,如航空航天、核能控制、船舶控制等领域。此外,由于其高可靠性,它还常用于医疗设备、交通运输信号系统以及灾害预防系统等。

    技术参数


    - 接触额定值:
    - 切换时:100mA, 42VDC
    - 非切换时:400mA, 42VDC
    - 接触电阻:
    - 初始:最大80mΩ
    - 寿命测试后:最大200mΩ
    - 绝缘电阻: 在250VDC下最小100MΩ
    - 耐压强度: 250VAC持续1分钟
    - 操作力: 120g ± 30g
    - 生命周期: 25,000次
    - 位置数: 16
    - 操作杆: 箭头型
    材料
    - 盖子: 不锈钢
    - 基座: LCP UL 94V-0,黑色
    - 操作杆: LCP UL 94V-0
    - 接触部分: 镀金
    - 端子: 镀金
    焊接信息
    - 端子在通孔版本中
    - 波峰焊接: 最大260°C,持续10秒
    - 手工焊接: 最大350°C,持续3秒
    环境条件
    - 存储条件: -60°C ~ +125°C
    - 工作条件: -60°C ~ +125°C
    - 符合标准: 无铅,RoHS
    包装信息
    - 包装方式: 管装

    产品特点和优势


    这款旋转开关具备以下几点独特功能和优势:
    - 高可靠性: 经过25,000次操作测试,确保长期稳定运行。
    - 宽温度范围: 可在-60°C到+125°C的环境中正常工作,适用于极端环境。
    - 镀金接触部分: 提高导电性和抗腐蚀性,延长使用寿命。
    - 箭头型操作杆: 易于辨认位置,操作方便。

    应用案例和使用建议


    应用场景:
    该旋转开关广泛应用于汽车控制系统、火车控制系统、船舶控制系统等领域。例如,在火车控制系统中,它可以用于选择不同的驾驶模式或操作模式。
    使用建议:
    - 安装时确保操作杆正确对准所需位置,以保证准确操作。
    - 尽量避免频繁插拔,以免造成接触不良。
    - 清洁时要轻柔操作,防止损坏内部结构。

    兼容性和支持


    此产品与大部分通用电路板兼容。Würth Elektronik提供详细的安装指南和技术支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 问题: 开关操作不顺畅。
    - 解决办法: 检查是否有灰尘或杂物进入开关内部,如有必要,可以轻轻清洁。
    2. 问题: 接触电阻过大。
    - 解决办法: 更换新部件或清洁接触点。
    3. 问题: 操作力变化大。
    - 解决办法: 确保安装平整,检查是否有机械阻碍。

    总结和推荐


    综上所述,这款WS-ROTV7,0 x 7,0 mm旋转开关在设计上注重了可靠性和耐用性,能够在恶劣环境下长期稳定运行。其广泛的应用领域和优良的操作体验使其成为各类高端电子设备的理想选择。我们强烈推荐使用该产品,特别是在需要高可靠性和长寿命的应用场合。

428547320917参数

参数
引脚数量 -
每层极数 -
开关功能 -
开关配置 -
最大交流触点电压 -
最大直流触点电压 -
转档方式 -
触点时间 -
长*宽*高 7.4mm*7.4mm*3.65mm
安装方式 焊接安装
包装方式 管装

428547320917厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

428547320917数据手册

厂牌 PDF简要描述 下载
WURTH 旋转开关 WURTH 428547320917 428547320917数据手册

428547320917封装设计

查看详情并下载
Symbol
Footprint
3D Model
