744235251

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 共模电感 WE-CNSW SMT系列, 250 μH, 10 kΩ
供应商型号: 3518421
供应商: 海外现货
标准整包数: 1

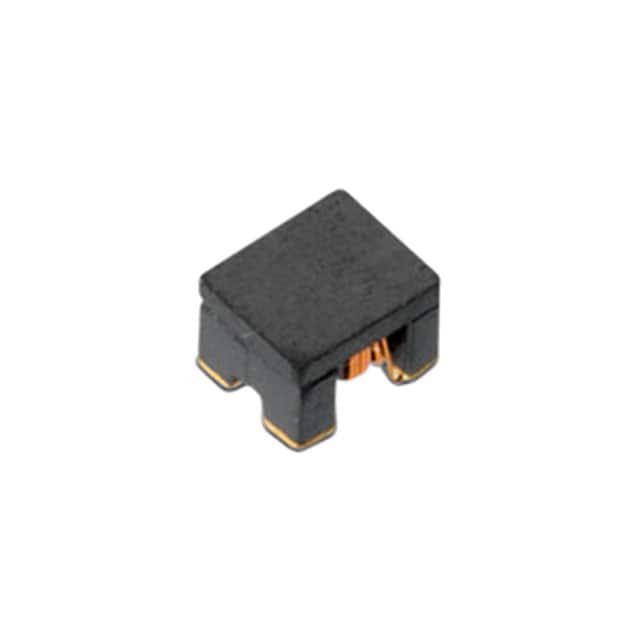

WURTH 共模滤波器 744235251

744235251概述

    电子元器件产品技术手册:WE-CNSW SMT共模线滤波器

    产品简介


    WE-CNSW SMT 共模线滤波器(订单代码:744235251) 是一种专为通用电子设备设计的表面贴装型共模线滤波器。此产品主要用于减少或消除电子设备中的共模噪声干扰,适用于广泛的消费类电子产品、工业控制系统及通信设备等应用领域。

    技术参数


    - 尺寸:3.2 ±0.2 mm x 4.5 ±0.2 mm x 2.8 ±0.2 mm(长×宽×高)
    - 引脚间距:1 mm ±0.1 mm
    - 额定电流:最大200 mA(ΔT = 40 K)
    - 直流电阻:最大1.6 Ω(@ 20 °C)
    - 标称电感:250 µH(±25%)
    - 阻抗:10000 Ω(@ 10 MHz,典型值)
    - 绝缘耐压:125 V(DC)
    - 额定电压:最大60 V
    - 认证:符合RoHS指令、REACH指令、无卤素标准及AEC-Q200等级1认证

    产品特点和优势


    1. 出色的共模噪声抑制能力:能在高频段有效抑制共模噪声,提高设备的EMI性能。
    2. 高可靠性:通过多项国际认证,确保在各类严苛环境中稳定可靠运行。
    3. 小体积设计:采用1812封装,适合各种紧凑型电路板设计。
    4. 环境适应性强:可在-40 °C到+125 °C的温度范围内工作,满足不同应用场景的需求。

    应用案例和使用建议


    典型应用场景:
    - 用于笔记本电脑、智能手机和平板电脑的电源线路,以减少电磁干扰对系统的影响。
    - 在汽车电子系统中,可用于抑制电机和执行器产生的共模噪声。
    - 工业控制设备和医疗仪器中,用于提升设备的抗干扰能力和信号传输质量。
    使用建议:
    - 在焊接过程中严格遵守推荐的回流焊工艺曲线,确保焊点质量和产品寿命。
    - 安装时避免强烈机械冲击,以免损坏内部结构。
    - 清洗过程中避免使用刷子,防止损伤细小导线。
    - 若需进行灌封处理,建议手工检查灌封后的状态,确保没有气泡或裂缝。

    兼容性和支持


    - 兼容性:该产品适用于大多数通用电子设备,并且易于与其他电子元器件集成。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助客户顺利实现产品设计和应用。
    - 售后服务:如遇到任何问题,可随时联系Würth Elektronik eiSos的销售和技术支持团队。

    常见问题与解决方案


    - Q: 额定电流超标会怎样?
    - A: 长期超出额定电流会导致发热严重,影响使用寿命甚至损坏产品。建议严格按照额定参数使用。

    - Q: 如何清洗该滤波器?
    - A: 避免使用刷子直接刷洗,可以使用超声波清洗机或者低腐蚀性的溶剂。清洗后应彻底晾干再组装到电路板上。

    - Q: 是否需要特殊的存储条件?
    - A: 最佳存储条件是温度低于40 °C且湿度小于75%,请勿长时间暴露于直射阳光下。

    总结和推荐


    综上所述,WE-CNSW SMT共模线滤波器是一款高性能、高可靠性的电子元器件,适用于多种应用场景。其出色的噪声抑制能力和良好的环境适应性使其成为众多电子设备的理想选择。尽管在特殊安全关键的应用场合需要额外的验证和评估,但对于大多数通用电子设备而言,这无疑是一个值得信赖的产品。
    鉴于其卓越的表现和广泛的适用范围,我们推荐将此滤波器应用于各种消费类电子产品、工业控制系统及通信设备等领域。如果您正在寻找一个能够在复杂电磁环境中提供强大保护的解决方案,那么WE-CNSW SMT共模线滤波器将是您的不二之选。

744235251参数

参数
线路数量 2
额定电压-AC -
额定电压-DC 60V
阻抗 10KΩ
电感值 250μH
直流电阻 1.6Ω
额定电流 200mA
应用等级 工业级
包装方式 卷带包装

744235251厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
