0603USB-251MLC

产品分类: 共模滤波器
厂牌: COILCRAFT
产品描述: 250V 500mA 2 18nH@ 100 MHz 100 Ohms @ 3 GHz 77mΩ 0603 水平安装,贴片安装 1.52mm*760μm*1.17mm
供应商型号: 0603USB-251MLC
供应商: 国内现货
标准整包数: 1

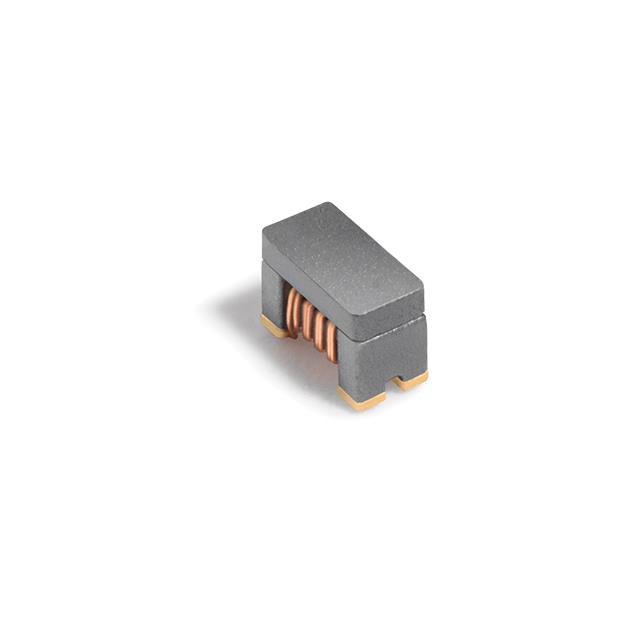

COILCRAFT 共模滤波器 0603USB-251MLC

0603USB-251MLC概述

    USB 3.0 共模扼流圈技术手册

    产品简介


    USB 3.0 共模扼流圈(Common Mode Choke)是一种专为抑制高频共模噪声设计的电子元件。它主要应用于高速信号线的噪声抑制,如USB 3.x、HDMI 2.0、HDBaseT™、DisplayPort、DVI等。此外,它也适用于高频率差分信号线,例如USB 2.0、IEEE1394、LVDS等。这款扼流圈还符合USB Type-C 1.0规范要求,广泛应用于消费电子、计算机及通信等领域。

    技术参数


    以下是针对0603封装的USB 3.0 共模扼流圈的技术规格:
    | 型号 | 截止频率(kHz) | 差分模式衰减(dB) | 电感值(nH) | 直流电阻(Ohms) | 隔离电压(Vrms) | 最大Irms(mA) |
    ||
    | 0603USB-251ML | >3.0 GHz | 1.31 | 8.45 | 0.077 | 250 | 500 |
    | 0603USB-601ML | >3.0 GHz | 3.00 | 13.27 | 0.109 | 250 | 500 |
    | 0603USB-951ML | 2.6 GHz | 4.62 | 16.06 | 0.142 | 250 | 500 |
    | 0603USB-142ML | 1.9 GHz | 6.85 | 18.16 | 0.174 | 250 | 500 |
    | 0603USB-222ML | 1.8 GHz | 9.14 | 20.29 | 0.209 | 250 | 500 |
    这些参数在室温(25°C)下测试。最大Irms电流条件下,温度上升可达20°C。

    产品特点和优势


    这款共模扼流圈具备以下特点和优势:
    - 高截止频率:最高达3.7 GHz,能有效处理超级高速信号线中的噪声。
    - 卓越的共模噪声抑制能力:高达20 dB的噪声抑制能力,确保信号传输的稳定性和可靠性。
    - 环保材料:采用无卤素材料,符合RoHS标准。
    - 高隔离度:提供可靠的绝缘性能,防止电路短路。
    - 耐热性能:能够在广泛的温度范围内工作,从-40°C到+105°C,确保恶劣环境下的稳定表现。

    应用案例和使用建议


    该共模扼流圈适用于多种高速信号线的噪声抑制,特别是在USB 3.x和HDMI 2.0等应用中表现出色。使用时,建议参考文档362“表面安装组件焊接”来正确焊接。为了提高信号传输质量,可以将多个这种扼流圈并联使用,以进一步增强噪声抑制效果。

    兼容性和支持


    该产品与市场上常见的高速信号线接口兼容,适用范围广泛。制造商提供全面的支持服务,包括技术支持、故障诊断以及产品升级信息。您可以通过网站访问最新的产品信息和技术文档。

    常见问题与解决方案


    1. 问题:在焊接过程中出现元件损坏。
    - 解决方案:请严格按照文档362“表面安装组件焊接”进行操作。避免多次高温回流焊导致的损坏。
    2. 问题:信号传输不稳定。
    - 解决方案:检查接线和接地情况,确保正确的连接和屏蔽措施。可考虑使用更多扼流圈进行并联以提升性能。

    总结和推荐


    这款USB 3.0 共模扼流圈凭借其出色的性能和广泛应用的兼容性,成为高速信号线噪声抑制的理想选择。它不仅能够有效抑制共模噪声,还能保持良好的电气特性和耐热性能。推荐在需要高性能噪声抑制的应用中使用。
    如果您有任何疑问或需要进一步的帮助,请随时联系我们的客户服务团队。

0603USB-251MLC参数

参数
直流电阻 77mΩ
额定电流 500mA
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 100 Ohms @ 3 GHz
电感值 18nH@ 100 MHz
长*宽*高 1.52mm*760μm*1.17mm
通用封装 0603
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

0603USB-251MLC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0603USB-251MLC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 共模滤波器 COILCRAFT 0603USB-251MLC 0603USB-251MLC数据手册

0603USB-251MLC封装设计

查看详情并下载
Symbol
Footprint
3D Model
