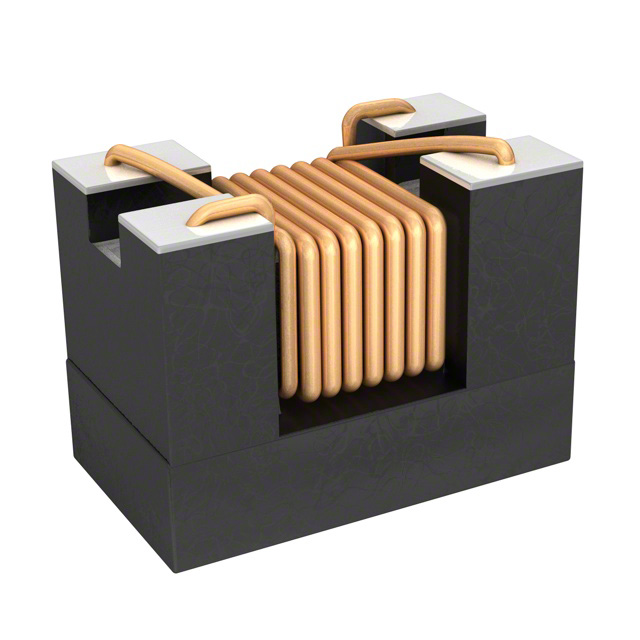

744231061

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 0805 (2012M)贴片共模滤波器, Idc 400mA, Rdc 250mΩ, 2 x 1.2 x 1.2mm
供应商型号: 1636468
供应商: 海外现货
标准整包数: 5
WURTH 共模滤波器 744231061

744231061概述

    WE-CNSW SMT Common Mode Line Filter 技术手册解析

    产品简介


    WE-CNSW系列SMT共模线滤波器是专为一般电子设备设计和开发的。它是一款适用于多种应用场景的电子元件,主要用于减少电磁干扰(EMI),提高电子设备的整体性能和稳定性。该产品广泛应用于消费电子产品、通信设备以及工业控制系统等领域。

    技术参数


    | 参数 | 规格 | 单位 |
    |
    | 尺寸 | 0805 | mm |
    | 阻抗 (@ 100 MHz) | 67 | Ω |
    | 额定电流 | 400 | mA |
    | 直流电阻 (@ 20°C) | 0.25 | Ω |
    | 绝缘测试电压 | 125 | V (AC) |
    | 额定电压 | 50 | V |
    | 温度范围 (环境温度) | -40至+85 | °C |
    | 工作温度范围 | -40至+125 | °C |

    产品特点和优势


    - 高阻抗性能:在100 MHz频率下达到67Ω的阻抗,能够有效抑制共模噪声。
    - 优良的电气特性:额定电流可达400 mA,直流电阻低至0.25Ω,适合多种应用场景。
    - 出色的环境适应性:工作温度范围宽广,能够在极端环境中保持稳定性能。
    - 符合环保标准:满足RoHS、REACH和无卤素要求,确保环保合规。

    应用案例和使用建议


    该产品被广泛用于计算机、手机、电视、通信基站等设备中,以减少电源线及信号线上的电磁干扰。为了确保最佳效果,建议在安装时采用推荐的焊盘图案,并遵循制造商提供的焊接曲线。在高温环境下使用时,需注意温度限制,避免组件过热损坏。

    兼容性和支持


    该产品与常见的PCB组装工艺兼容,符合IEC 60286-3:2013国际标准。制造商提供全面的技术支持,包括焊接曲线指导和质量控制文档。同时,Würth Elektronik还提供客户定制服务,根据具体需求进行调整。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后发现元件偏移 | 检查焊点质量和焊接曲线是否正确 |
    | 使用过程中出现异响 | 检查是否有音频频率信号干扰 |
    | 存储超过12个月后发现无法正常焊接 | 确保在发货后12个月内使用 |

    总结和推荐


    WE-CNSW SMT共模线滤波器凭借其优异的性能和可靠性,在多个领域有着广泛的应用前景。其在高频率下的阻抗性能使其成为抑制电磁干扰的理想选择。推荐在需要高性能和可靠性的电子设备中使用此产品。然而,对于安全关键应用,用户需谨慎评估并遵循制造商的安全指南。

744231061参数

参数
线路数量 2
额定电压-AC -
额定电压-DC 50V
阻抗 67Ω@ 100MHz
电感值 88nH
直流电阻 250mΩ
额定电流 400mA
长*宽*高 2mm*1.2mm*1.4mm
通用封装 0805
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装
