744290472

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 4.7 mH贴片共模滤波器, Idc 750mA, Rdc 520mΩ, 14 x 12.5 x 7.8mm, 屏蔽
供应商型号: 710-744290472
供应商: Mouser
标准整包数: 1

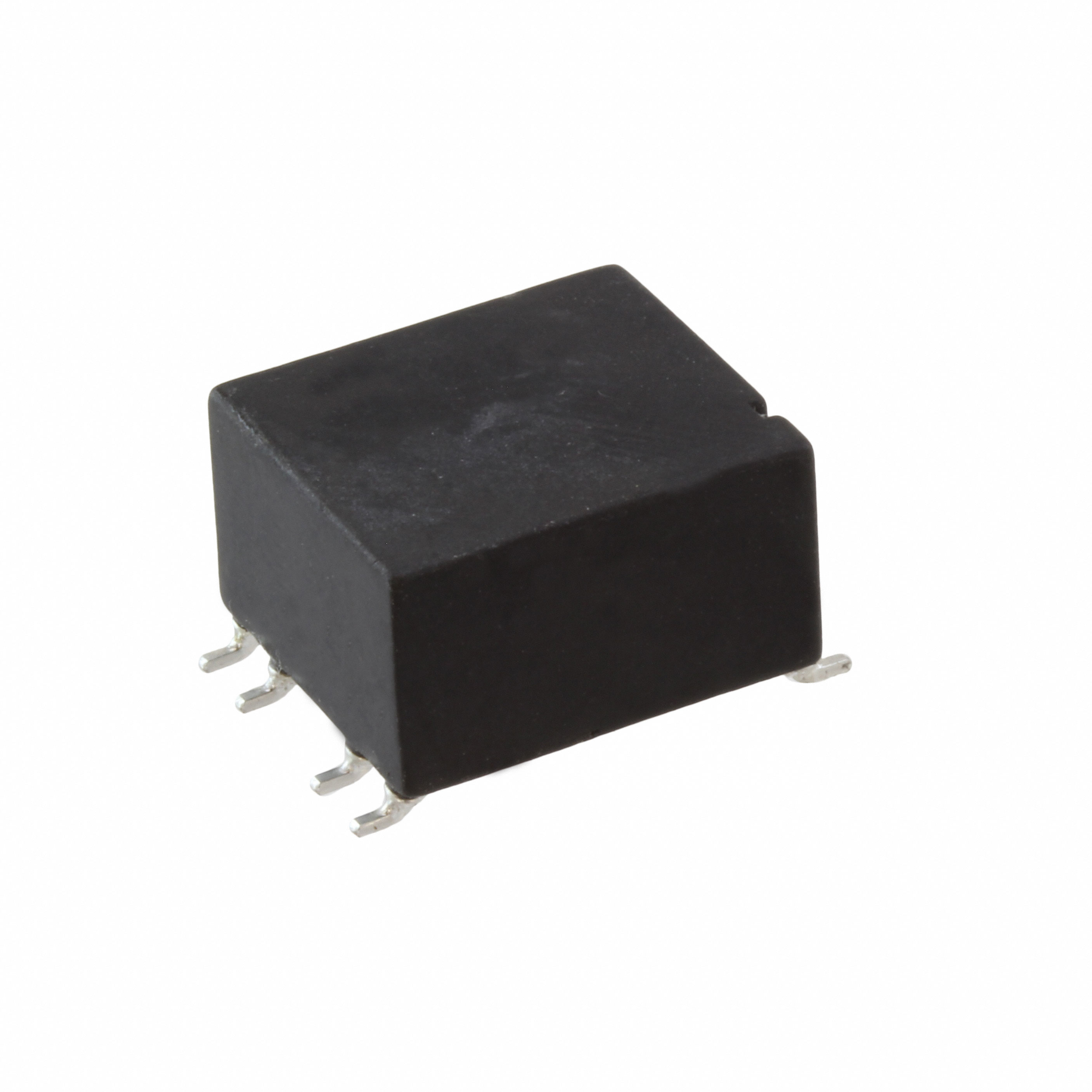

WURTH 共模滤波器 744290472

744290472概述

    WE-UCF SMT Common Mode Line Filter

    1. 产品简介


    WE-UCF SMT Common Mode Line Filter(以下简称“产品”)是一款设计用于通用电子设备中的表面贴装共模线滤波器。它主要用于抑制共模干扰,提高系统的抗电磁干扰能力。本产品广泛应用于消费电子、工业控制、通讯设备等领域。

    2. 技术参数


    - 尺寸规格(mm)
    - 长度:17.6 mm
    - 宽度:14.5 mm
    - 高度:7.8 - 0.1 mm
    - 载带宽度:32 mm
    - 顶盖厚度:0.5 mm
    - 引脚间距:2.54 mm
    - 电气特性
    - 绕组数量:2
    - 电感量(L):4.7 mH ±30%
    - 额定电流:0.75 A(ΔT = 40 K)
    - 直流电阻(RDC):0.52 Ω(@ 20 °C)
    - 泄漏电感(LS):25000 nH(@ 1 MHz / 1 mA)
    - 绝缘测试电压(VT):500 V(AC)(50 Hz)
    - 认证
    - RoHS 合规
    - REACH 合规
    - 工作条件
    - 环境温度范围:-40°C 至 +85°C
    - 存储条件:温度 < 40°C;湿度 < 75% RH
    - 湿敏等级:1

    3. 产品特点和优势


    - 高共模抑制比:产品能够有效抑制共模干扰,提高系统的抗电磁干扰能力。
    - 可靠性和稳定性:经过严格的测试,保证长期稳定运行。
    - 宽工作温度范围:能够在极端环境下稳定工作。
    - 符合环保要求:RoHS 和 REACH 认证确保产品的环保安全性。

    4. 应用案例和使用建议


    - 典型应用:适用于消费电子、工业控制、通讯设备等领域的电路板设计。
    - 使用建议
    - 确保产品放置在指定的温度和湿度范围内。
    - 在焊接过程中遵循指定的焊接曲线,以避免焊接缺陷。
    - 清洗时应避免使用可能损害电线绝缘层的清洁剂。
    - 在进行涂胶工艺时,应注意材料收缩或膨胀可能对产品造成的影响,确保手动检查以防止潜在缺陷。

    5. 兼容性和支持


    - 兼容性:与市场上大多数表面贴装设备兼容。
    - 支持:制造商提供详细的技术文档、用户手册及在线技术支持,以帮助客户顺利集成到应用中。

    6. 常见问题与解决方案


    - 问题一:如何确定正确的焊接曲线?
    - 解答:参考产品手册中的建议焊接曲线,确保焊接过程符合规定的温度和时间要求。

    - 问题二:如何避免在清洗过程中损坏产品?
    - 解答:使用无害于电线绝缘层的清洗剂,并避免使用刷子等工具直接接触产品。

    7. 总结和推荐


    综上所述,WE-UCF SMT Common Mode Line Filter 是一款设计精良、性能可靠的共模线滤波器。它在多个方面表现出色,包括高共模抑制比、宽工作温度范围以及良好的机械和电气特性。因此,我们强烈推荐此产品用于需要高可靠性电子设备的设计和制造中。
    如果您有任何疑问或需要进一步的支持,请随时联系 Würth Elektronik eiSos GmbH & Co. KG 的销售和技术支持团队。

744290472参数

参数
电感值 4.7mH@ 10kHz
直流电阻 520mΩ
额定电流 750mA
线路数量 2
额定电压-AC -
额定电压-DC 80V
阻抗 -
长*宽*高 14.5mm*12.5mm*7.8mm
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

744290472厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744290472数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744290472 744290472数据手册

744290472封装设计

查看详情并下载
Symbol
Footprint
3D Model
