7448680100

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 伍尔特 共模电感 WE-LPCC系列, 450 μH, 10 A
供应商型号: 2777678
供应商: 海外现货
标准整包数: 1

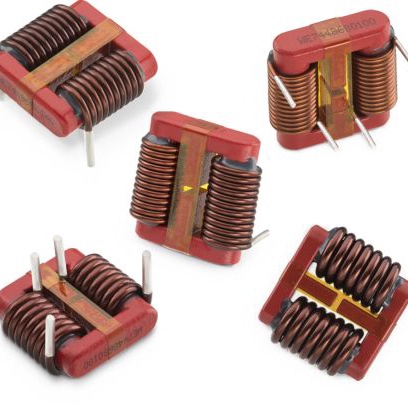

WURTH 共模滤波器 7448680100

7448680100概述


    产品简介


    WE-LPCC Common Mode Power Line Choke 是一款专为通用电子设备设计的共模扼流圈。该产品通过其独特的结构设计,旨在提高电磁兼容性(EMC)并减少电路中的共模干扰。它广泛应用于各种电子设备,如电源管理、电机驱动、通讯设备及任何需要提高电磁兼容性的场合。

    技术参数


    以下是该产品的关键技术规格:
    - 尺寸(最大值,单位:毫米)
    - 长度:27.5
    - 宽度:25.0
    - 厚度:4.5 ± 0.5
    - 内径:14.5 ± 0.5
    - 外径:7.0 ± 0.5
    - 推荐安装面积:23.8 ± 0.5
    - 其他:1, 2, 3, 4, O 1.0 ± 0.1
    - 电气特性
    - 线圈数量:2
    - 电感量:10 kHz/ 100 mV 下为 450 µH,±40%
    - 泄漏电感:17.6 µH(典型值)
    - 额定电流:9.5 A(最大值)
    - 直流电阻:9.6 mΩ(最大值)
    - 额定电压:50 Hz 下为 250 V(AC)(最大值)
    - 绝缘测试电压:50 Hz 下为 1500 V(AC)

    产品特点和优势


    WE-LPCC Common Mode Power Line Choke 在同类产品中具有显著的优势:
    - 高可靠性:该产品通过了多项国际认证标准,包括RoHS、REACH、无卤素认证,确保其在严苛环境下的长期可靠运行。
    - 高效的EMC性能:通过精心设计的共模扼流圈结构,能有效抑制高频干扰,提升整体系统的EMC性能。
    - 宽广的工作温度范围:-40°C 至 +115°C 的工作温度范围使其适用于多种环境条件。
    - 高精度制造:严格的生产标准确保产品的一致性和稳定性。

    应用案例和使用建议


    应用案例
    该产品已成功应用于多个领域,例如电源管理系统、通信设备、工业自动化系统等。其中,在电源管理系统中,该产品能够有效降低因共模噪声导致的电源纹波,提高电源效率和稳定性。
    使用建议
    - 安装位置选择:应将该产品安装在靠近噪声源的位置,以最大程度发挥其抑制效果。
    - 环境条件控制:尽量避免将产品暴露在极端高温环境中,避免超过+115°C的温度限制。
    - 定期检查:对于长时间使用的设备,建议定期进行性能检查,确保其持续稳定工作。

    兼容性和支持


    WE-LPCC Common Mode Power Line Choke 与其他标准电子组件和设备具有良好的兼容性。制造商 Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后保障,确保客户能够在使用过程中获得及时的帮助和支持。

    常见问题与解决方案


    - 问题1:产品在高温环境下出现性能下降。
    - 解决方案:确保工作温度不超过+115°C,必要时可采用散热措施。
    - 问题2:安装后产品出现异常噪音。
    - 解决方案:检查安装位置,确认没有外界磁场干扰,必要时调整安装位置。

    总结和推荐


    综上所述,WE-LPCC Common Mode Power Line Choke 是一款性能优越且应用广泛的共模扼流圈产品。它凭借高可靠性、优异的EMC性能及宽泛的工作温度范围,适用于多种高要求的电子设备中。我们强烈推荐这款产品用于各类需要增强电磁兼容性的应用场合。

7448680100参数

参数
额定电压-DC -
阻抗 -
电感值 450μH@ 10kHz
直流电阻 9.6mΩ
额定电流 10A
线路数量 2
额定电压-AC 250V
长*宽*高 27.51mm*24.99mm*11.99mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

7448680100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7448680100数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 7448680100 7448680100数据手册

7448680100封装设计

查看详情并下载
Symbol
Footprint
3D Model
