1-6609046-2

产品分类: 共模滤波器
厂牌: TE CONNECTIVITY
产品描述: 用于开关式电源的高性能 RFI 电源线滤波器。出色的共模衰减和优异的差模衰减。
供应商型号: CCM2108-ND
供应商: Digi-Key
标准整包数: 1

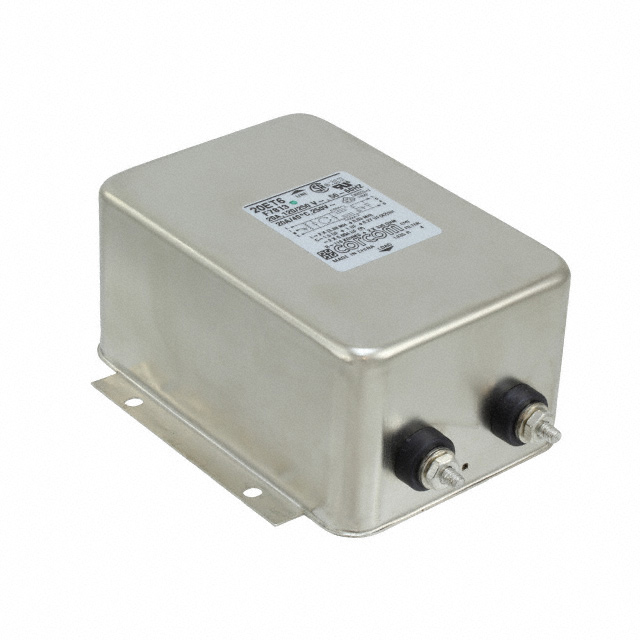

TE CONNECTIVITY 共模滤波器 1-6609046-2

1-6609046-2概述

    Corcom T1-6609046-2 单相滤波器技术手册

    1. 产品简介


    Corcom T1-6609046-2 是一款单相电源线滤波器,适用于需要抑制电磁干扰(EMI)的应用场景。这款滤波器具备20A的电流承载能力,采用螺纹端子输入输出设计。它主要用于工业设备、医疗设备、通信设备和其他需要高可靠性电源过滤的场合。

    2. 技术参数


    - 额定电流: 20A
    - 泄漏电流(最大值):
    - 120VAC, 60Hz时为0.3mA
    - 250VAC, 50Hz时为0.5mA
    - 额定电压: 250VAC
    - 输入/输出接线方式: 螺纹端子(Stud)
    - 工作温度范围: -10°C至40°C
    - 认证: 符合欧盟RoHS、REACH、ELV等标准

    3. 产品特点和优势


    - 高电流承载能力: 20A的电流容量确保了稳定可靠的运行。
    - 低泄漏电流: 额定泄漏电流较低,有助于减少对周围电子设备的电磁干扰。
    - 宽工作温度范围: 可以在广泛的温度范围内正常工作,适用于不同环境条件。
    - 合规认证: 符合多项环保及安全标准,如欧盟RoHS、REACH等,确保产品绿色环保。

    4. 应用案例和使用建议


    应用案例
    这款滤波器常用于工厂自动化设备、医疗器械和通信基站等需要严格电磁干扰控制的场合。例如,在医疗设备中,这款滤波器可以有效地保护设备免受外部电磁干扰的影响,提高设备的安全性和稳定性。
    使用建议
    - 在安装过程中,应确保滤波器与电源线之间的连接牢固可靠。
    - 定期检查滤波器的泄漏电流,以确保其在正常范围内运行。
    - 根据具体应用需求选择合适的电压等级,避免过载风险。

    5. 兼容性和支持


    Corcom T1-6609046-2 滤波器可与多种电源线和终端连接器配合使用,如:
    - TE Part #34104 SOLIS R 22-16 COMM 22-18 MIL 4
    - TE Part #834333-2 接插件
    - TE Part #170262-1 接触器
    如有任何技术支持需求,可通过电话+1 800 522 6752联系厂商获取帮助。

    6. 常见问题与解决方案


    1. 问题: 泄漏电流超出正常范围
    - 解决方案: 检查安装环境是否满足要求,必要时重新安装。
    2. 问题: 过热现象
    - 解决方案: 确保通风良好,避免长时间过载。
    3. 问题: 工作电压不稳定
    - 解决方案: 检查输入电压是否符合产品规格要求,必要时调整输入电源。

    7. 总结和推荐


    Corcom T1-6609046-2 单相滤波器凭借其出色的性能和广泛的应用范围,在众多同类产品中脱颖而出。其强大的电流承载能力和低泄漏电流特性使其成为许多高端应用的理想选择。对于需要高可靠性电源过滤的客户来说,这是一款值得推荐的产品。
    通过以上详细的分析和说明,可以看出Corcom T1-6609046-2 单相滤波器不仅在技术规格上表现优异,而且在应用环境中也有很好的表现。无论是从合规性还是实际使用效果来看,这都是一款值得信赖的产品。

1-6609046-2参数

参数
电感值 -
直流电阻 -
额定电流 20A
线路数量 -
额定电压-AC 250V
额定电压-DC -
阻抗 -
长*宽*高 151.1mm(长度)*55.4mm(高度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

1-6609046-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-6609046-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 共模滤波器 TE CONNECTIVITY 1-6609046-2 1-6609046-2数据手册

1-6609046-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
