2744051447

产品分类: 共模滤波器
厂牌: FAIR-RITE
产品描述: 220V 50V 5A 2 3.3mH 230Ω@ 100MHz 4mΩ 水平安装,贴片安装 12mm*6.65mm*4.5mm
供应商型号: 4337379
供应商: 海外现货
标准整包数: 800

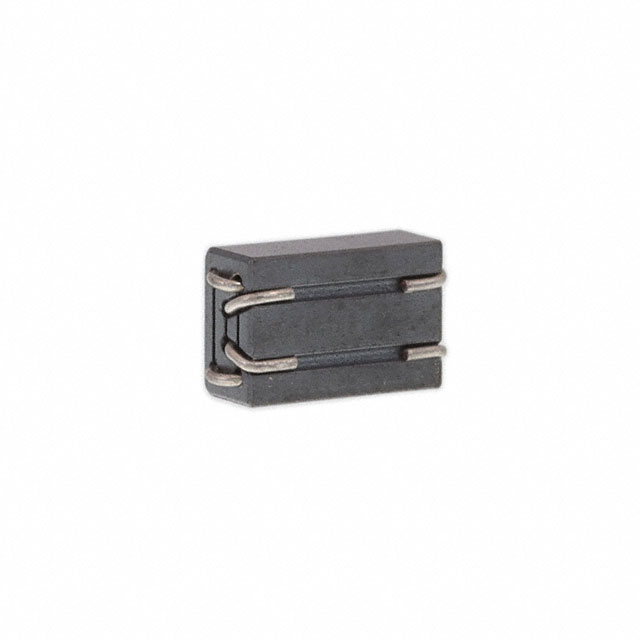

FAIR-RITE 共模滤波器 2744051447

2744051447概述

    高质量电子元器件产品技术文章

    1. 产品简介


    本文介绍的是由Fair-Rite公司生产的电子元器件,主要用于电磁干扰(EMI)抑制及高频信号处理等领域。此产品采用优质铁氧体材料,具有卓越的电磁兼容性(EMC)表现。其主要功能包括抑制高频噪声、减少电磁干扰、提高电路稳定性,并广泛应用于电源管理、通信设备、工业控制、汽车电子等多个领域。

    2. 技术参数


    以下是该产品的关键技术参数:
    - 产品型号:Fair-Rite FR# 0199017601 和 FR# 2644751011
    - 导线规格:2× #24 AWG
    - 绕组数量:2组(标记为Winding #1 和 Winding #2)
    - 尺寸:
    - A: 4.60 mm 最大 (.181 英寸)
    - B: 6.50 ± 0.15 mm (.256 英寸)
    - C: 12.00 mm 最大 (.472 英寸)
    - D: 2.50 ± 0.5 mm (.098 英寸)
    - E: 3.00 ± 0.1 mm (.118 英寸)
    - 工作环境:适用于宽温度范围,具体工作条件需根据具体应用场景确定。

    3. 产品特点和优势


    - 高效屏蔽性能:通过高磁导率铁氧体材料,有效抑制高频噪声和电磁干扰。
    - 坚固耐用:设计紧凑,具备良好的机械强度,适用于恶劣工作环境。
    - 灵活应用:多种绕组配置,满足不同电路需求。
    - 行业领先:广泛应用于全球知名的电子产品制造商,具有极高的可靠性和市场认可度。

    4. 应用案例和使用建议


    - 应用案例:该产品被广泛用于笔记本电脑电源适配器、工业自动化设备和汽车音响系统中。例如,在某款电源适配器中,通过使用此元器件,显著降低了EMI干扰,提升了整体能效。
    - 使用建议:在安装时,建议确保绕组的连接牢固,并避免暴露在极端温度环境中。对于高频电路设计,可以结合其他滤波元件以进一步提升性能。

    5. 兼容性和支持


    - 兼容性:该产品可与多种主流电路板和接口兼容,适合集成到现有系统中。
    - 技术支持:Fair-Rite公司提供全面的技术支持服务,包括定制化设计咨询和售后维护支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 高频噪声未完全消除 | 确保正确连接绕组,并检查电路设计是否合理。 |
    | 温度过高导致性能下降 | 避免长时间暴露在高温环境下,必要时增加散热措施。 |
    | 安装后信号传输不稳定 | 检查绕组是否正确焊接,并确认接地良好。 |

    7. 总结和推荐


    综上所述,Fair-Rite公司生产的这款电子元器件凭借其高效的屏蔽性能、灵活的应用特性和可靠的使用体验,成为市场上备受青睐的产品。它特别适合需要高性能EMI/RFI抑制的场合,能够显著提升设备的稳定性和使用寿命。强烈推荐给对电磁兼容性有较高要求的设计工程师和技术人员。

    如有任何疑问或需要进一步的技术支持,请联系Fair-Rite公司代表或访问其官方网站获取更多信息。

2744051447参数

参数
额定电流 5A
线路数量 2
额定电压-AC 50V
额定电压-DC 220V
阻抗 230Ω@ 100MHz
电感值 3.3mH
直流电阻 4mΩ
长*宽*高 12mm*6.65mm*4.5mm
安装方式 水平安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

2744051447厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

2744051447数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 共模滤波器 FAIR-RITE 2744051447 2744051447数据手册

2744051447封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ ¥ 3.3975
4000+ ¥ 3.3975
库存: 33368
起订量: 800 增量: 0
交货地:
最小起订量为:800
合计: ¥ 2718
