744221

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 伍尔特 共模滤波器 WE-SL2系列, 2 x 2 mH, 80V, 600 mA
供应商型号: 744221
供应商: 云汉优选
标准整包数: 10

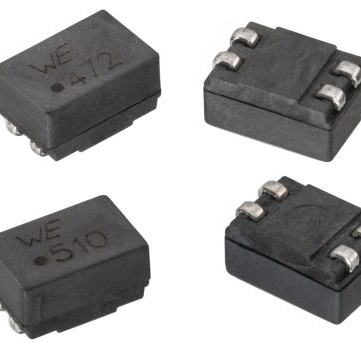

WURTH 共模滤波器 744221

744221概述


    产品简介


    WE-SL2 SMT Common Mode Line Filter(共模线滤波器)
    WE-SL2 SMT 共模线滤波器 是一款专为通用电子产品设计的电子元器件。它主要用于抑制高频共模干扰,广泛应用于消费电子、工业控制设备和通信设备等领域。通过过滤共模噪声,此滤波器可以显著提高电子设备的稳定性和可靠性。

    技术参数


    - 物理尺寸:
    - 长度:6.0 mm ±0.3 mm
    - 宽度:9.2 mm ±0.3 mm
    - 高度:5.0 mm ±0.3 mm
    - 引脚间距:2.54 mm ±0.2 mm
    - 电气特性:
    - 线圈匝数:2
    - 电感量:2000 μH ±50% @ 100 kHz / 5 mV
    - 最大阻抗:9200 Ω (典型值)@ 1 MHz
    - 额定电流:600 mA(最大值),温升40K
    - 直流电阻:0.42 Ω (最大值)@ 20 °C
    - 泄漏电感:130 nH (典型值)@ 1 MHz / 1 mA
    - 绝缘测试电压:500 V (AC)
    - 额定电压:80 V
    - 温度范围:
    - 工作温度:-40 °C 至 +125 °C
    - 存储条件:湿度<75% RH,温度<40 °C

    产品特点和优势


    - 高效共模噪声抑制:具有高阻抗特性,能有效抑制共模干扰信号。
    - 高可靠性:电感值、直流电阻等关键参数均经过严格测试,确保长期稳定运行。
    - 广泛适用性:适用于多种电子产品,特别适合需要较高电磁兼容性的场合。
    - 坚固耐用:即使在极端工作环境下,也能保持良好的性能表现。

    应用案例和使用建议


    应用场景:
    - 消费电子:如智能手机、平板电脑
    - 工业控制:如PLC控制器
    - 通信设备:如路由器、交换机
    使用建议:
    - 在使用过程中应避免过高的电流和温度,以防止电感损坏。
    - 建议在布线时将共模线滤波器靠近电源入口安装,以便更好地滤除噪声。

    兼容性和支持


    - 兼容性:适用于标准SMT贴装流程,兼容大多数常见的印刷电路板(PCB)材料。
    - 技术支持:制造商提供详细的使用手册和技术支持,如有任何问题可联系官方客服。

    常见问题与解决方案


    - 问题一:如何正确焊接共模线滤波器?
    解决方法:应使用符合Würth Elektronik技术规范的焊接工艺,避免强力冲击导致损坏。
    - 问题二:长时间储存会影响其性能吗?
    解决方法:应在12个月内使用,并注意储存条件符合标准要求。
    - 问题三:如何处理清洗过程中的损坏风险?
    解决方法:使用适当的清洗剂并避免使用刷子直接接触元件。

    总结和推荐


    总体评价:
    - 优点:WE-SL2 SMT 共模线滤波器具备出色的共模噪声抑制能力,且在极端条件下仍能保持稳定的性能。其兼容性和可靠性使其成为广泛领域的理想选择。
    - 推荐:鉴于其优良的性能和广泛的适用性,我们强烈推荐在各种需要高电磁兼容性的电子设备中使用这款共模线滤波器。

744221参数

参数
额定电压-DC 80V
阻抗 9.2KΩ@ 2MHz
电感值 2mH@ 100kHz
直流电阻 420mΩ
额定电流 600mA
线路数量 2
额定电压-AC -
长*宽*高 9.2mm*6mm*5.3mm
通用封装 SMD-4
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装
